附录 目录 1. 印刷机规格 A-1 1.1 气压调节部 A-1 1.2 电源连接部 A-2 1.3 机器间输入、输出用接口 A-3 1.3.1 PREVIOUSINTERFACE A-4 1.3.2 NEXTINTERFACE A-6
3-8
3

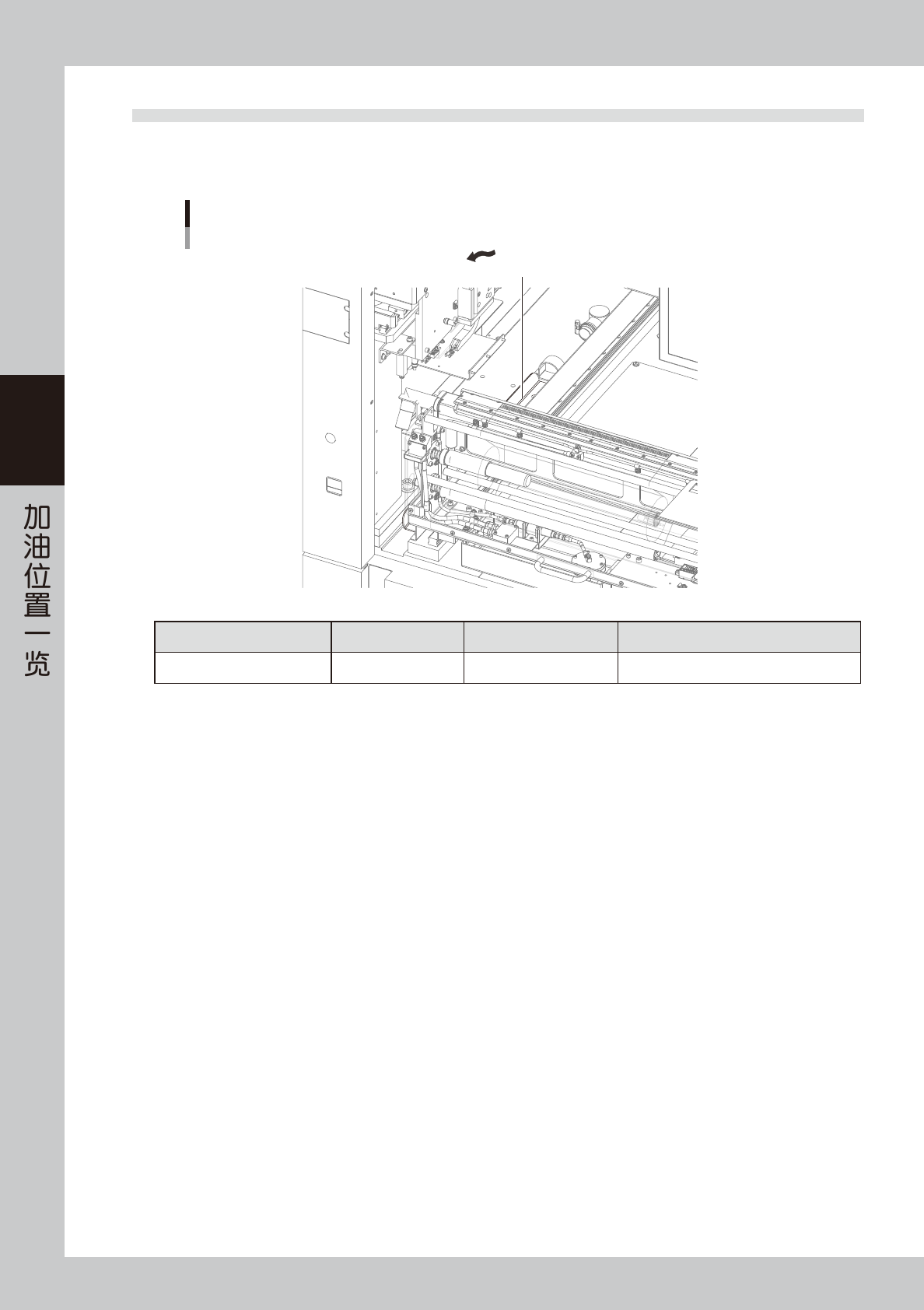

2.5 吸入式鼓风机部
2.5.1 鼓风软管导槽
吸入式鼓风机部的加油位置
各工作台
鼓风软管导槽
55309-N3-00
加油部位 加油位置 频率 加油方法
鼓风软管导槽
1
( 各工作台 ) 更换鼓风软管时 用手涂抹
A-1
A
1.印刷机规格

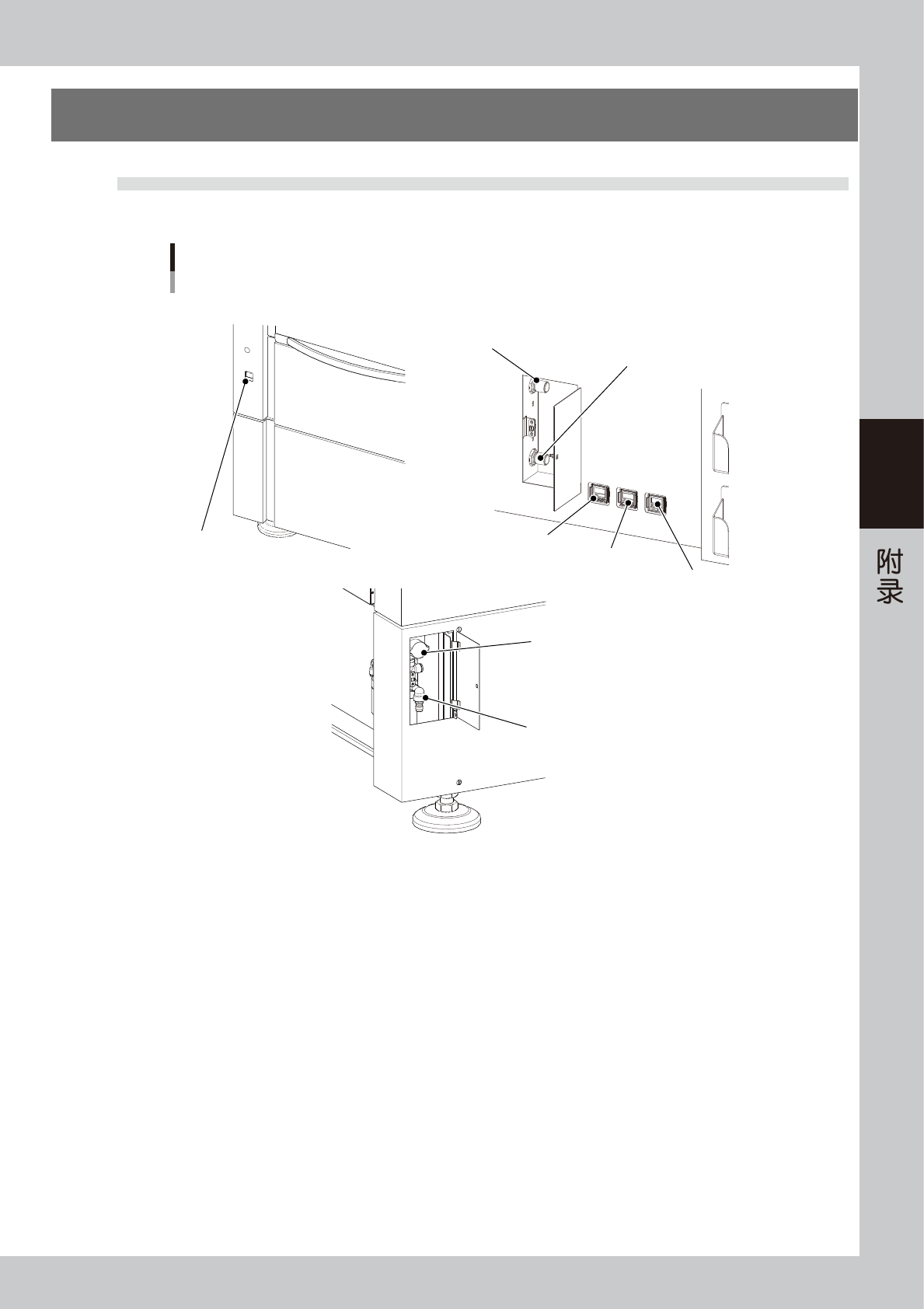

1.1 气压调节部
印刷机正面与背面装有调节本机气动部气源压力的调节部。本印刷机的气压必须设置在下述范围以内。
气压调节部
以右→左传送的印刷机为例
气源接口
供气/排气开关
■ 印刷机正面左侧 ■ 印刷机背面左上
■ 印刷机背面左下面板内
主气压表 (1)
主气压表 (2)
侧夹板气压表
主气压调节器 (1)
主气压调节器 (2)
清洁装置
负压表
55A00-N3-00
■ 供给气压
供给气压，是指供给本印刷机的通过气压设定阀进行气压设定前的气源压力。
必须在下列范围内供给。
‧
YSP20 ：0.45MPa
■ 主气压表
‧
印刷机的设定气压 ：0.40MPa 〜 0.41MPa
通常显示为绿色，检测到气压下降时，变为红色显示。
■ 侧夹板气压表
显示侧夹板的气压。
■ 清洁装置负压表
显示清洁装置的气压 ( 负压 )。
■ 供气 / 排气开关
向右旋转此开关，可以切断供气。此外还可以排出空气通道内的残留气体。
■ 气源接口
与装有日东工器快速接头 30SH 的内径在 8mm 以上的输气管连接。必须使用通过空气干燥器和空气过滤器净化过的压缩空气。
