第 1 章 各部的名称与功能
本章主要介绍印刷机的外观、各部的名称与功能。请务必充分熟悉各部的位置与功能之后，再操作本印刷机。
目录
1. YSP20 印刷机 1-1
2. 操作、输入部 1-5
2.1 操作面板按钮 1-6
2.2 键盘与鼠标 1-7
2.3 触摸式液晶屏 ( 选配 ) 1-7
3. 印刷部 1-8
3.1 刮刀头和印刷工作台 1-8
3.2 3S 刮刀 1-9
3.3 双刮刀 ( 选配 ) 1-10
4. 传送装置 1-11
4.1 基板固定部 ( 固定装置 ) 1-11
4.2 基板支撑夹具 1-12
4.3 YTC ( 选配 ) 1-15
4.4 传送装置示意图 1-16
5. 清洁装置 1-18
6. 视觉相机装置 1-19
7. 伺服控制轴的组成 1-20
1-1
1

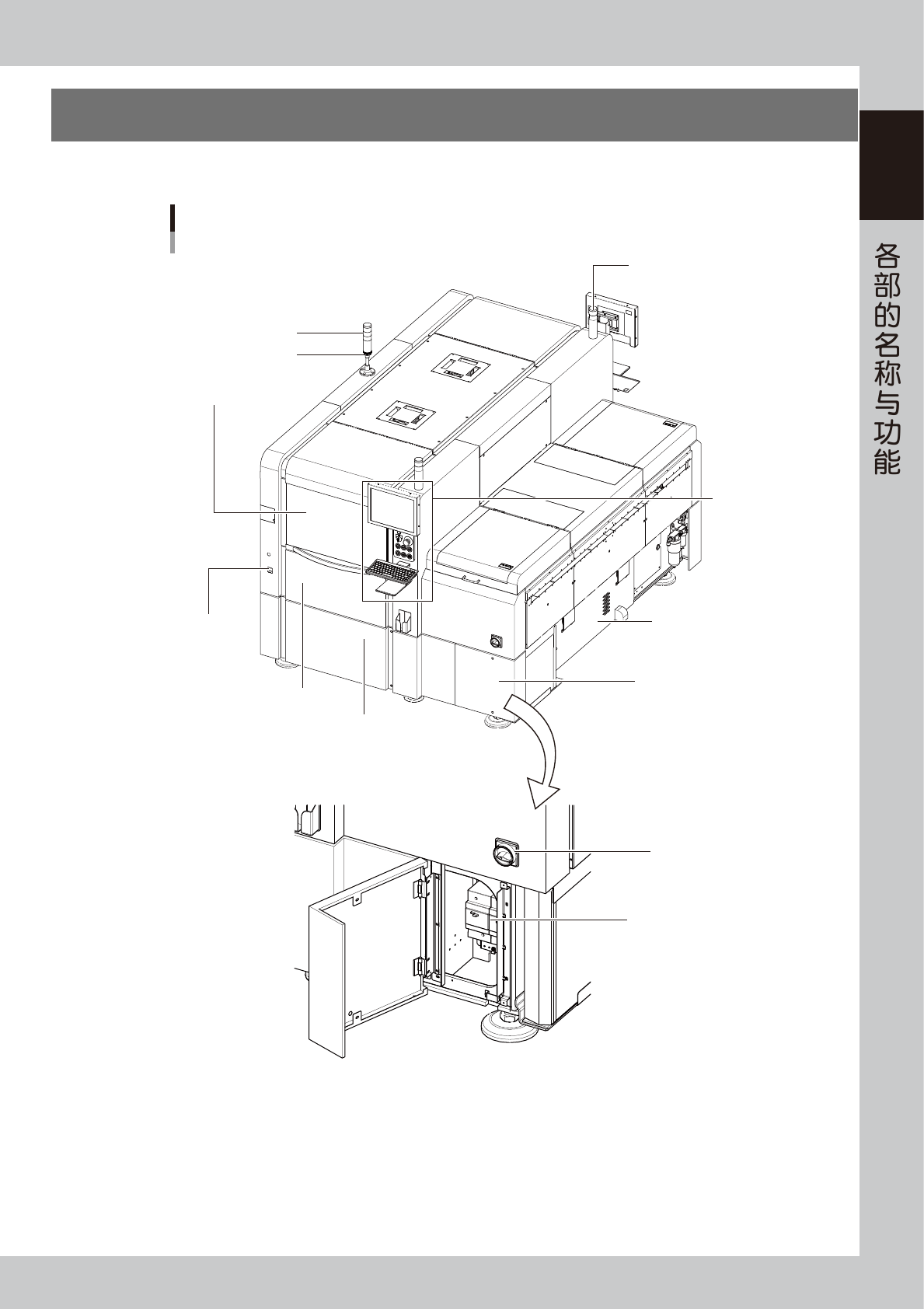

1.YSP20 印刷机
装机后的 YSP20 印刷机外观，如下图所示。从下页开始对各部作详细介绍。
YSP20印刷机
以从RL规格(右→左传送)的机器正面看时为例
指示灯
操作、输入部
主控开关
正面右下方面板
侧夹板气压表
作业指示灯
蜂鸣器
电源连接部
正面左下方面板
正面面板
吸入式鼓风机
(右侧面面板内）
上部机门(安全盖)
65100-N3-00
1-2
1
■ 指示灯
印刷机的实时状态分别以绿、黄、红或绿、白、蓝三色指示灯显示 ( 可从两种配色类型中选择颜色 )。
状态 例 绿色 红色 / 白色 黄色 / 蓝色
自动运行、滚动运行、对位运行、暖机运行 亮灯
紧急停机状态 亮灯
系统发生错误时
--- 蜂鸣器鸣响 ---
·过电流
·2 次极限溢出等
亮灯
运行、基板程序发生错误时
--- 蜂鸣器鸣响 ---
·出错停机、
·因联锁而停机的状态
亮灯
材料无法使用 ·锡膏用完等 亮灯
■ 蜂鸣器
印刷机发生异常或错误等时，蜂鸣器鸣响报警 ( 左右转动蜂鸣器所带的圆环可以调节音量 )。
■ 上部机门 ( 安全盖 )
打开该上部机门，印刷机进入不停机切换状态。更换网板、刮刀、锡膏时，务必确认 DOORLOCK 指示灯熄灯后，再打开机门。
运行中，必须关闭机门。
■ 侧夹板气压表
显示侧夹板的压力。
■ 印刷部
印刷部由刮刀头和印刷工作台构成。详细内容，请参阅本章“3.印刷部”。
■ 正面面板、背面面板
面板内装有清洁装置、传送装置和视觉相机装置。
详细内容，请参阅本章“4.传送装置”、“5.清洁部”和“6.视觉相机装置”。
■ 清洁装置、清洁剂箱 ( 正面、背面面板内 )
使用清洁卷纸擦去印刷网板上黏附的锡膏。详细内容，请参阅本章“5.清洁部”。
■ 正面左下方面板
面板内部装有伺服控制器。运行中必须关闭面板。
■ 正面右下方面板
面板内部装有电源连接部、变压器、断路器。运行中必须关闭面板。
■ 主控开关
打开或关闭印刷机的电源，向右旋转为接通电源。
c
注意
再次接通电源时，必须间隔 2 秒钟以上。
■ 作业指示灯
如果前后侧中任意一侧发生错误或需要补充材料时，亮黄灯进行提示。
■ 传送装置
印刷工作台下方装有传送装置。详细内容，请参阅本章“4.传送装置”。
