1-3 1 YSP20印刷机 以从RL规格(右→左传送)的机器背面看时为例 清洁装置负压表 主气压表 (1) 主气压调节器 (1) USB端口 背面右下方面板 背面左下方面板 供气/排气开关 护盖 侧夹板气压表 Previous Interface (轨道2用) Previous Interface (轨道1用) Next Interface (轨道2用) Next Interface (轨道1用) 主气压表 (2) 主气压调节器 (2…
1-2
1
■ 指示灯
印刷机的实时状态分别以绿、黄、红或绿、白、蓝三色指示灯显示 ( 可从两种配色类型中选择颜色 )。
状态 例 绿色 红色 / 白色 黄色 / 蓝色
自动运行、滚动运行、对位运行、暖机运行 亮灯
紧急停机状态 亮灯
系统发生错误时
--- 蜂鸣器鸣响 ---
·过电流
·2 次极限溢出等
亮灯
运行、基板程序发生错误时
--- 蜂鸣器鸣响 ---
·出错停机、
·因联锁而停机的状态
亮灯
材料无法使用 ·锡膏用完等 亮灯
■ 蜂鸣器
印刷机发生异常或错误等时，蜂鸣器鸣响报警 ( 左右转动蜂鸣器所带的圆环可以调节音量 )。
■ 上部机门 ( 安全盖 )
打开该上部机门，印刷机进入不停机切换状态。更换网板、刮刀、锡膏时，务必确认 DOORLOCK 指示灯熄灯后，再打开机门。
运行中，必须关闭机门。
■ 侧夹板气压表
显示侧夹板的压力。
■ 印刷部
印刷部由刮刀头和印刷工作台构成。详细内容，请参阅本章“3.印刷部”。
■ 正面面板、背面面板
面板内装有清洁装置、传送装置和视觉相机装置。
详细内容，请参阅本章“4.传送装置”、“5.清洁部”和“6.视觉相机装置”。
■ 清洁装置、清洁剂箱 ( 正面、背面面板内 )
使用清洁卷纸擦去印刷网板上黏附的锡膏。详细内容，请参阅本章“5.清洁部”。
■ 正面左下方面板
面板内部装有伺服控制器。运行中必须关闭面板。
■ 正面右下方面板
面板内部装有电源连接部、变压器、断路器。运行中必须关闭面板。
■ 主控开关
打开或关闭印刷机的电源，向右旋转为接通电源。
c
注意
再次接通电源时，必须间隔 2 秒钟以上。
■ 作业指示灯
如果前后侧中任意一侧发生错误或需要补充材料时，亮黄灯进行提示。
■ 传送装置
印刷工作台下方装有传送装置。详细内容，请参阅本章“4.传送装置”。
1-3
1

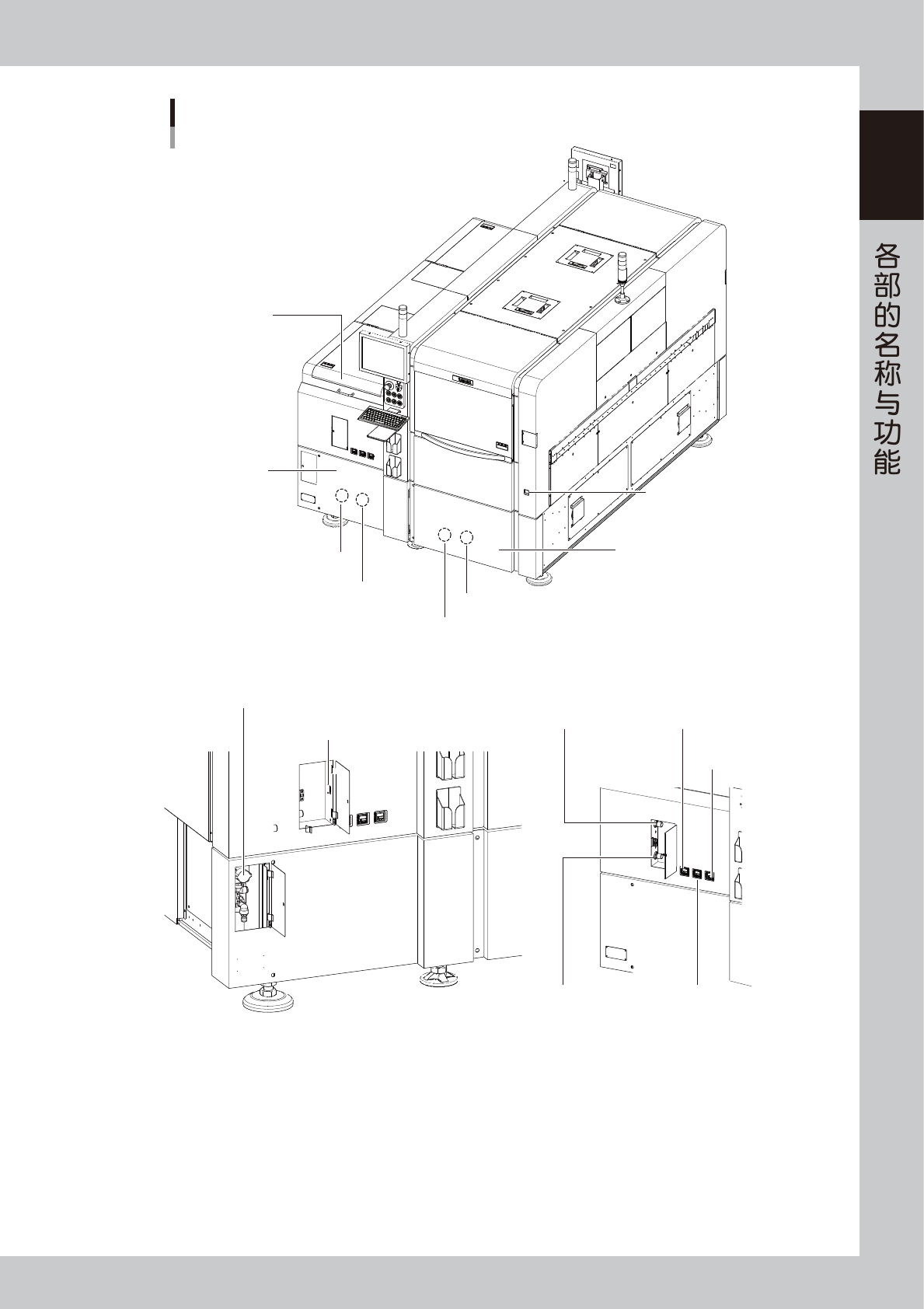

YSP20印刷机
以从RL规格(右→左传送)的机器背面看时为例
清洁装置负压表
主气压表 (1)主气压调节器 (1)
USB端口
背面右下方面板
背面左下方面板
供气/排气开关
护盖
侧夹板气压表
Previous Interface (轨道2用)
Previous Interface (轨道1用)
Next Interface (轨道2用)
Next Interface (轨道1用)
主气压表 (2)主气压调节器 (2)
65101-N3-00
1-4
1
■ 护盖
打开此护盖，印刷机进入不停机切换状态。更换矩阵式顶板、排列顶针时，务必确认 DOORLOCK 指示灯熄灯后，再打开护盖。
运行中，必须关闭护盖。
■ 气压表、气压调节器、供气 / 排气开关
显示、调节供给给印刷机的气压。详细内容，请参阅附录“1.1气压调节部”。
■ USB 端口
‧
右→左传送的印刷机 ：面向印刷机背面时的左侧
‧
左→右传送的印刷机 ：正面的左侧
将保存在印刷机中的基板程序等备份至 USB 存储器时使用。运行 USB 存储器时，必须关闭盖板。
■ 清洁装置负压表
显示清洁装置负压的压力
■ 背面右下方面板
面板内装有机器间连接用接口 NEXT、伺服控制器、I/O 板、继电器面板。运行中，必须关闭面板。
■ 背面左下方面板
面板内装有机器间连接用接口 PREVIOUS、鼓风机 ( 鼓风电机、逆变器 )。运行中，必须关闭面板。
n
要点
有关机器间连接用接口的详细内容，请参阅附录“1.3 机器间输入、输出用接口”。
