1-5
1

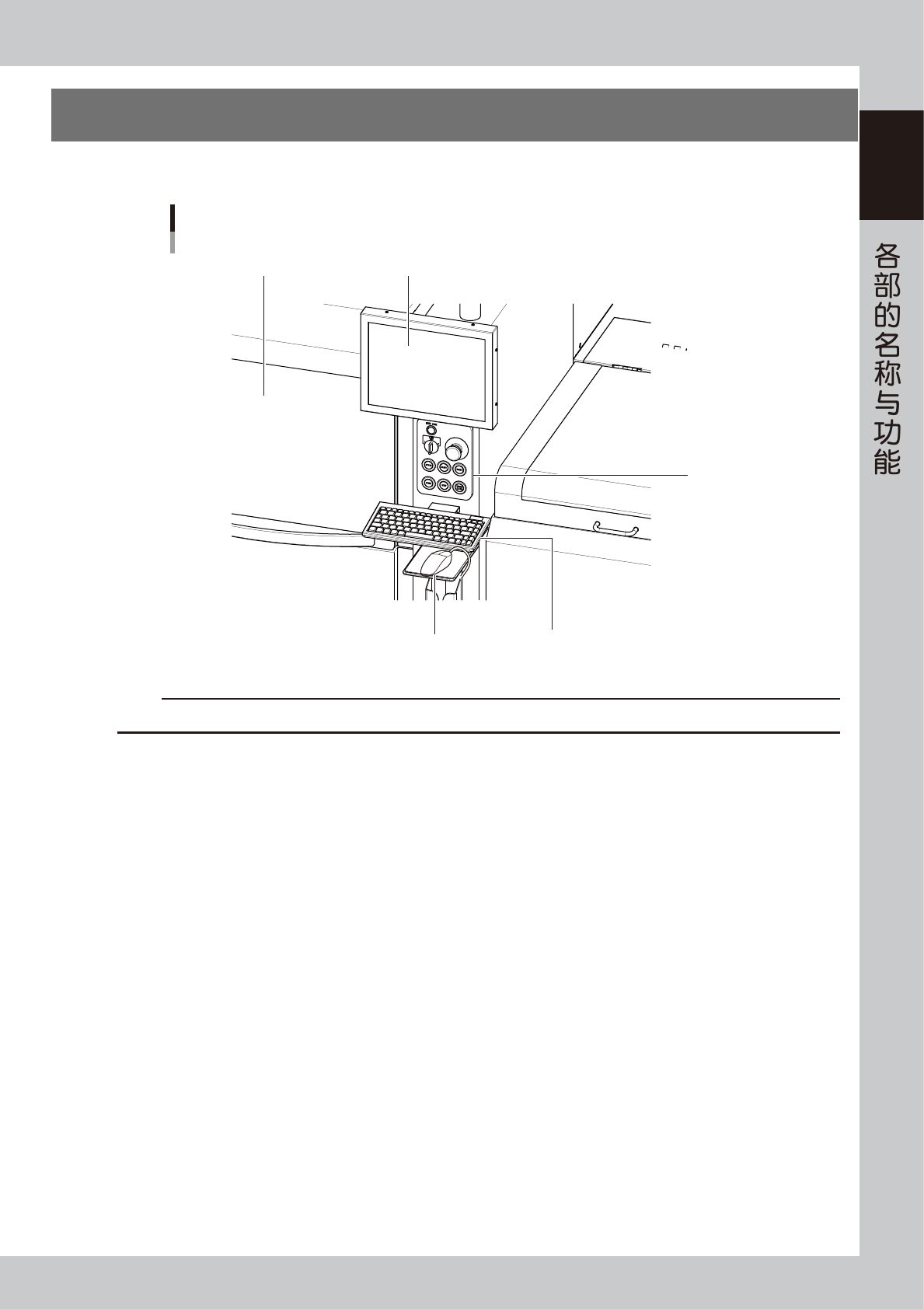

2.操作、输入部
本机正面和背面配有操作机器和输入数据用的显示屏、操作面板按钮、键盘、鼠标等装备。
操作面板与键盘
上部机门(安全盖)
鼠标
键盘
操作显示屏
操作面板按钮
65102-N3-00
c
注意
不使用鼠标时，务必将鼠标放回鼠标收容器中。因为鼠标跌落有损坏的危险。
1-6
1

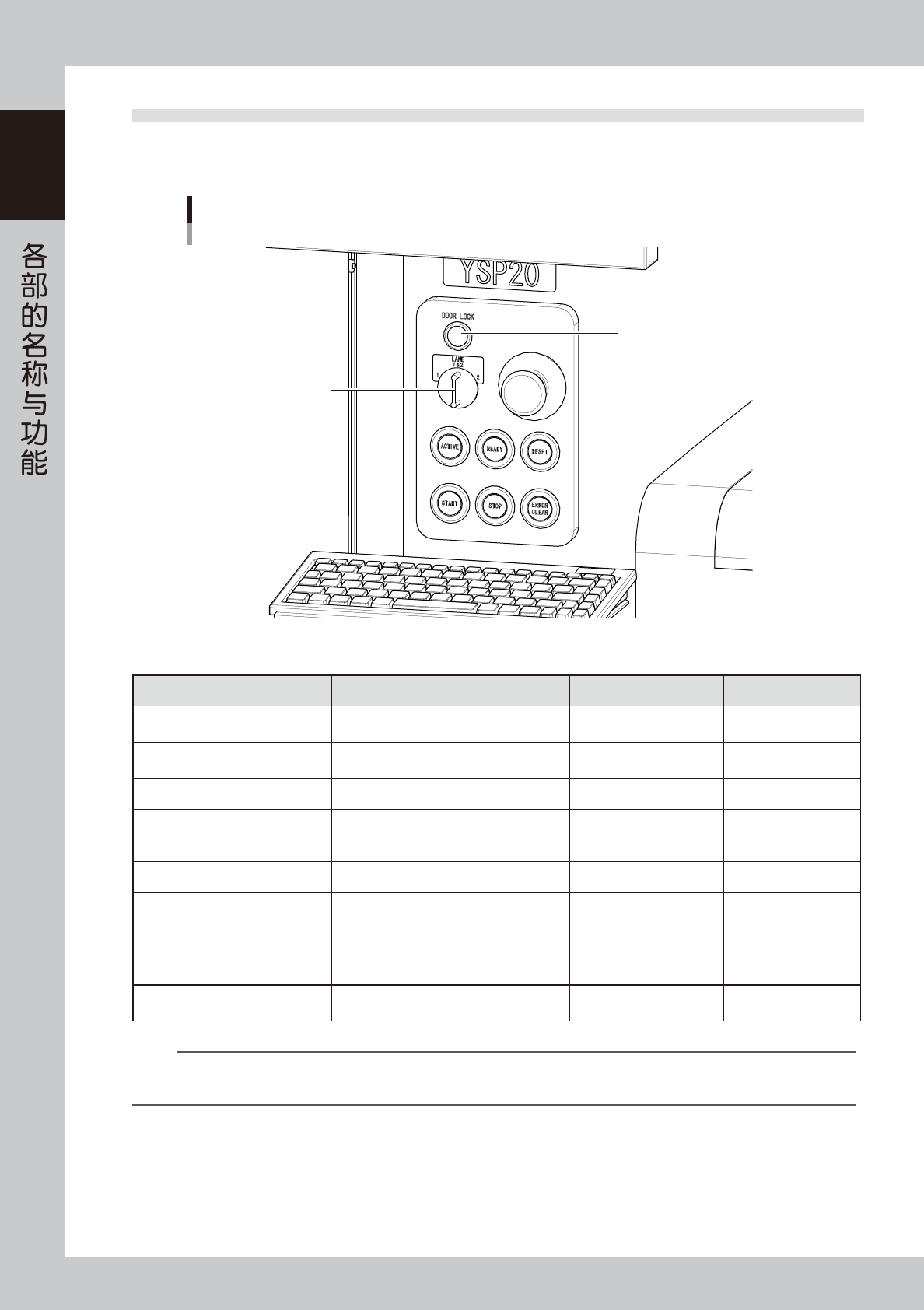

2.1 操作面板按钮
操作面板按钮配备在印刷机的正面和背面，频繁使用的命令可用操作面板上的按钮执行。按下各按钮 (ON) 时，按
钮为亮灯状态 ( 按钮的颜色与指定的指示灯配色类型相同 )。
操作面板按钮
轨道切换开关
DOOR LOCK指示灯
65103-N3-00
■ 操作面板按钮的功能和状态
按钮名称 用途 熄灯 亮灯
ACTIVE
使此面板上的其它按钮有效。
前后操作面板，不能同时使用此按钮。
·
启动机器后
·
其它面板有操作权
·
有操作权
READY
解除紧急停机，使伺服使能。
·伺服停止
( 电机动力关闭 )
·伺服使能
( 电机动力启动 )
RESET
停止运行，返回生产准备状态。 ·通常运行时、停机时 ·完成复位时
START
( 绿色 ) 根据基板程序开始运行。
·
停机时
·通常运行时
[闪烁]
暂停、分段运行时
STOP
(红色/白色) 中断运行 ( 用 [START] 按钮重新启动机器 )。
·
通常运行时
·
发生错误时
ERROR CLEAR
(黄色/蓝色) 关闭出错时鸣响的蜂鸣器和清除警告画面。
·
通常运行时
·
发生错误时
轨道切换开关 切换至想要控制运行的轨道。
DOOR LOCK
指示灯 指示安全盖、护盖是否可以打开。
EMERGENCY STOP
紧急停机按钮。按此按钮，机器进入紧急停
机状态。想要解除时则向右旋转。
n
要点
[ACTIVE] 按钮配备在印刷机的前后两处，无法同时按下两处按钮。[READY]、[START]、[STOP]、[ERROR CLEAR] 和 [RESET]
按钮，只有在同一面板的 [ACTIVE] 按钮被按下时才有效。键盘，只有在正面面板的 [ACTIVE] 按钮被按下时才有效。
1-7
1

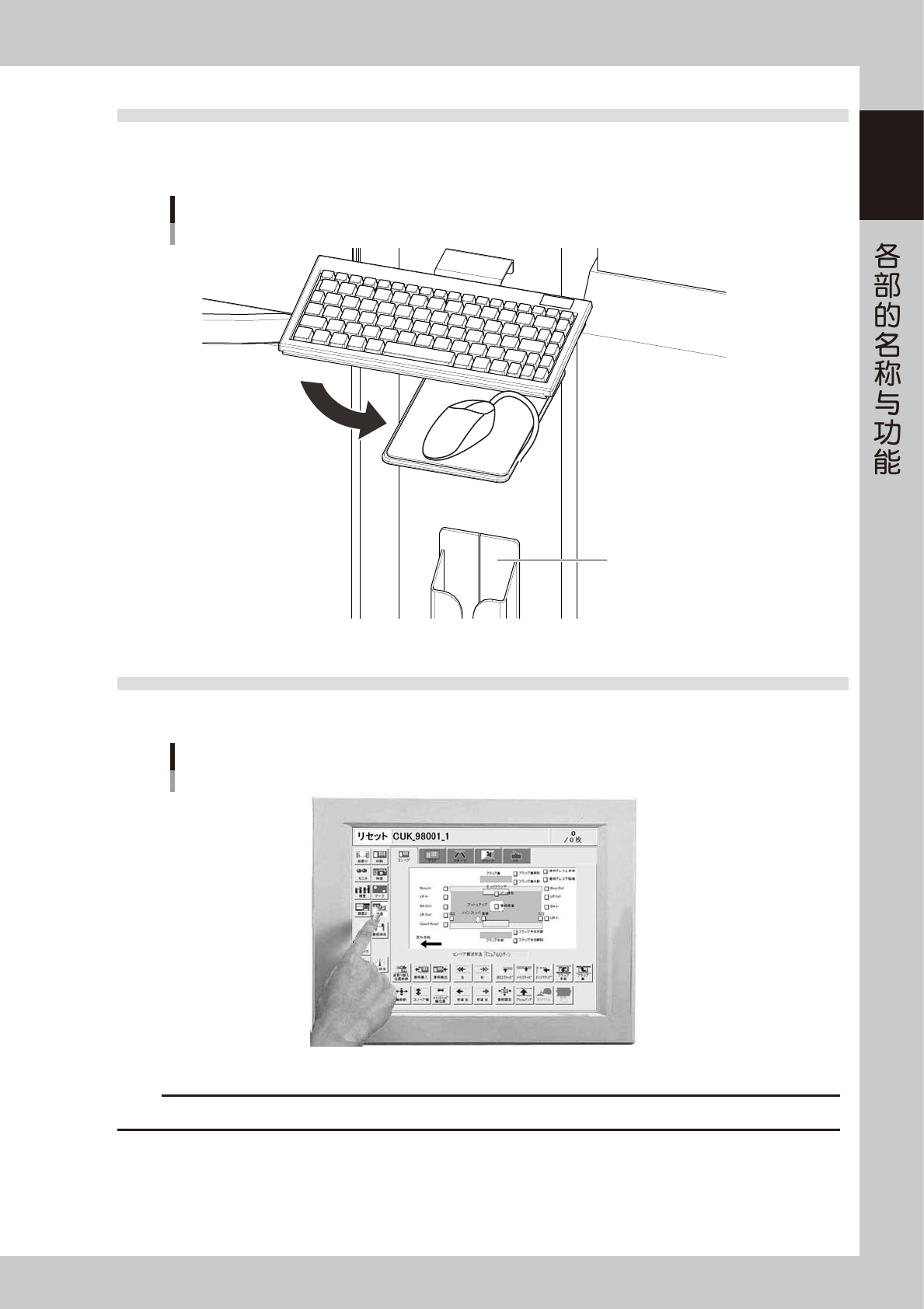

2.2 键盘与鼠标
作为标准配置，本机配备了用于操作和编辑数据的键盘和鼠标。选择操作显示屏上的按钮和参数时，只需将光标
对准后点击鼠标左键即可。
键盘与鼠标
鼠标收容器
65104-N3-00
2.3 触摸式液晶屏 ( 选配 )
选配了触摸式液晶屏的印刷机，可以不必用键盘和鼠标，直接用手指触摸液晶屏上的图标和参数来操作机器。
触摸式液晶屏
选配
65105-N3-00
c
注意
严禁用尖状物点击液晶屏表面，或强击液晶屏，以免损坏。使用时，用手指轻轻触摸液晶屏进行操作。
