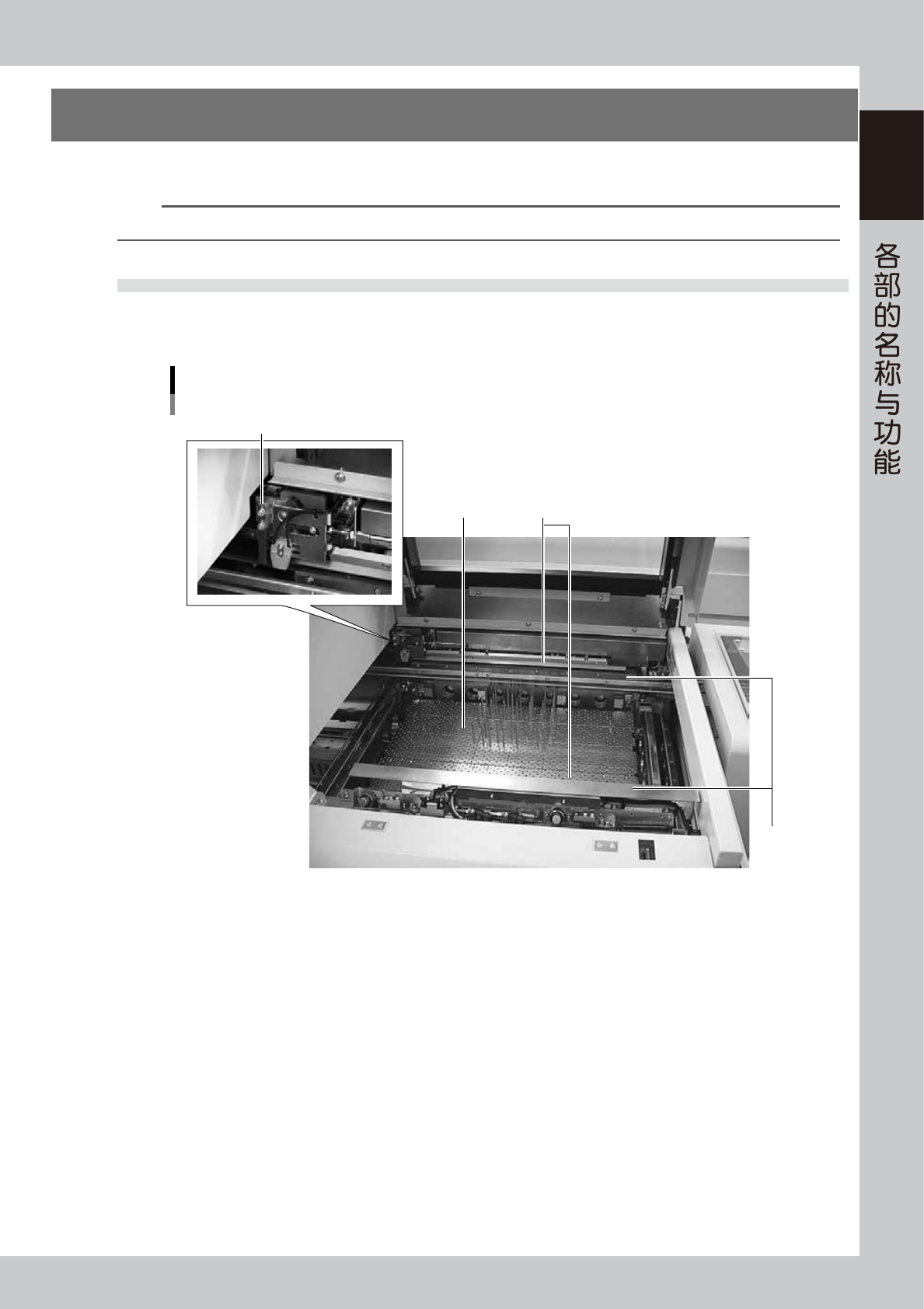

1-12 1 4.2 基板支撑夹具 在印刷位置从下方支撑基板用的夹具，本印刷机备有顶针 ( 平面支撑夹具为选配 )。 ● 顶针 顶针式支撑夹具是根据基板尺寸和形状在顶板上排列插入式的顶针。 顶针 矩阵式顶板 6511 1-N3-00 参考 可以根据基板的不同情况，预先登录顶针的排列方法 ( 参照第 7 章“3. 顶针的排列”)。
1-11
1
4.传送装置
本章节，主要介绍固定基板用的传送装置。
n
要点
本双轨印刷机中，前侧的为轨道 1，后侧的为轨道 2。
4.1 基板固定部 ( 固定装置 )
固定装置，是将传入的基板固定在印刷部的装置。进行视觉识别和示教时，固定装置沿伺服控制的 X、Y 轴方向移
动，传送宽度根据基板宽度 ( 基板 Y 尺寸 ) 自动调节。
基板固定部
固定装置
2
1
3
4
65110-N3-00
1. 主挡板
使传入传送装置内的基板停在待机位置。
2. 顶板
顶板由伺服控制，从下方固定基板。
此顶板上设有插入顶针用的矩阵式顶针孔，使用时插入顶针使用 ( 平面支撑夹具为选配 )。
3. 压板
从上向下压住基板两边端校正基板平整度，固定基板时压板自动运行。
4. 侧夹板
从侧面夹紧基板将其固定在传送装置上。
1-12
1
4.2 基板支撑夹具
在印刷位置从下方支撑基板用的夹具，本印刷机备有顶针 ( 平面支撑夹具为选配 )。
● 顶针
顶针式支撑夹具是根据基板尺寸和形状在顶板上排列插入式的顶针。
顶针
矩阵式顶板
65111-N3-00
参考
可以根据基板的不同情况，预先登录顶针的排列方法 ( 参照第 7 章“3. 顶针的排列”)。
1-13
1
● 平面支撑夹具的组合
平面支撑夹具的尺寸
印刷机正面
（89mm、15列） （33mm、5列） （19mm、3列）
A B C
W
L : 159mm
H : 55mm
65112-N3-00
如下表所示，不同尺寸的基板可在 W 方向排列 A 〜 C 平面支撑夹具的个数不同，同时使用顶针时，可使用的顶针
列数也不相同。参照下表，组合使用适合基板尺寸的平面支撑夹具和顶针。
■ 平面支撑夹具的组合表
列数 可支撑的基板尺寸 (
W
)
平面支撑夹具的种类
、
使用个数
同时使用顶针 ( 列 )
A B C
5 50
〜
52 0 1 0 0
6 52
〜
59 0 0 2
0
7 59
〜
66 0 0 2 1
8 66
〜
73 0 1 1 0
9 73
〜
80 0 1 1 1
10 80
〜
87 0 2 0 0
11 87
〜
94 0 2 0 1
12 94
〜
101 0 1 2 1
13 101
〜
108 0 2 1 0
14 108
〜
115 0 2 1 1
15 115
〜
122 1 0 0 0
16 122
〜
129 0 2 2 0
17 129
〜
136 0 2 2 1
18 136
〜
143 1 0 1 0
19 143
〜
150 1 0 1 1
20 150
〜
157 1 1 0 0
21 157
〜
164 1 0 2 0
22 164
〜
171 1 0 2 1
23 171
〜
178 1 1 1 0
24 178
〜
185 1 1 1 1
25 185
〜
192 1 1 1 2
26 192
〜
199 1 1 2 0
27 199
〜
206 1 1 2 1
28 206
〜
213 1 2 1 0
29 213
〜
220 1 2 1 1
30 220
〜
227 2 0 0 0
31 227
〜
234 1 2 2 0
32 234
〜
241 1 2 2 1
33 241
〜
248 2 0 1 0
34 248
〜
255 2 0 1 1
