1-15 1 4.3 YTC ( 选配 ) 选配装置 YTC 是将 YSP20 印刷机传来的基板传送到下游机的缓冲传送装置。传送宽度根据基板的宽度 ( 基板的 Y 方向尺寸 ) 自动进行调节。 此外，配备了 YTC 的 YSP20 印刷机，可在 YTC 上目视检查基板的印刷状态。 参考 有关 YTC 的详细内容，请参阅别册选件手册中的“YTC (Yamaha Traverse Conveyor)”的内容。 YTC机体 安全盖 安全闸门 …
1-14
1
列数 可支撑的基板尺寸 (
W
)
平面支撑夹具的种类
、
使用个数
同时使用顶针 ( 列 )
A B C
35 255
〜
262 2 1 0 0
36 262
〜
269 2 1 0 1
37 269
〜
276 2 1 0 2
38 276
〜
283 2 1 1 0
39 283
〜
290 2 1 1 1
40 290
〜
297 2 2 0 0
41 297
〜
304 2 2 0 1
42 304
〜
311 2 2 0 2
43 311
〜
318 2 2 1 0
44 318
〜
325 2 2 1 1
45 325
〜
332 3 0 0 0
46 332
〜
339 3 0 0 1
47 339
〜
346 3 0 0 2
48 346
〜
353 3 0 1 0
49 353
〜
360 3 0 1 1
50 360
〜
367 3 1 0 0
51 367
〜
374 3 1 0 1
52 374
〜
381 3 1 0 2
53 381
〜
388 3 1 1 0
54 388
〜
395 3 1 1 1
55 395
〜
402 3 2 0 0
56 402
〜
409 3 2 0 1
57 409
〜
416 3 2 0 2
58 416
〜
423 3 2 1 0
59 423
〜
430 3 2 1 1
60 430
〜
437 3 2 1 2
61 437
〜
444 3 2 2 0
62 444
〜
451 3 2 2 1
63 451
〜
458 3 2 2 2
64 458
〜
460 3 2 2 3
c
注意
平面支撑夹具是插在矩阵式顶板的孔中进行固定的。因此，安装之前必须确认顶板上没有黏附锡膏或异物等。此外，安装时切勿超
出矩阵式顶板的范围，否则会损坏机器。
c
注意
此处所介绍的平面支撑夹具是 YSP、YSP20 印刷机专用的夹具。请勿在非 YSP、YSP20 的其它机器上使用，否则会严重损坏机器。
1-15
1

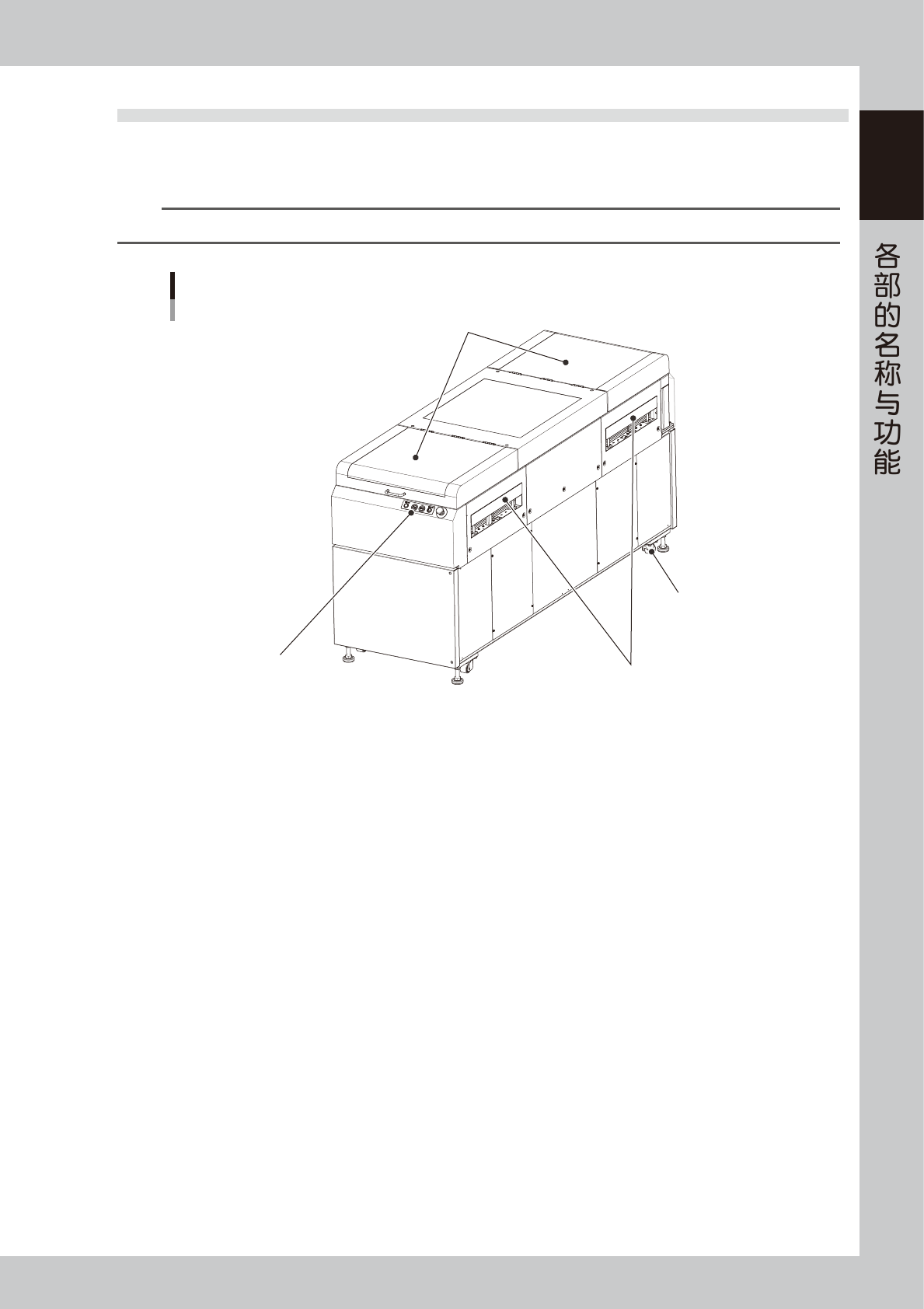

4.3 YTC ( 选配 )
选配装置 YTC 是将 YSP20 印刷机传来的基板传送到下游机的缓冲传送装置。传送宽度根据基板的宽度 ( 基板的 Y
方向尺寸 ) 自动进行调节。
此外，配备了 YTC 的 YSP20 印刷机，可在 YTC 上目视检查基板的印刷状态。
参考
有关 YTC 的详细内容，请参阅别册选件手册中的“YTC (Yamaha Traverse Conveyor)”的内容。
YTC机体
安全盖
安全闸门
操作面板
移动用脚轮 (共4处)
65118-N3-00
1-16
1

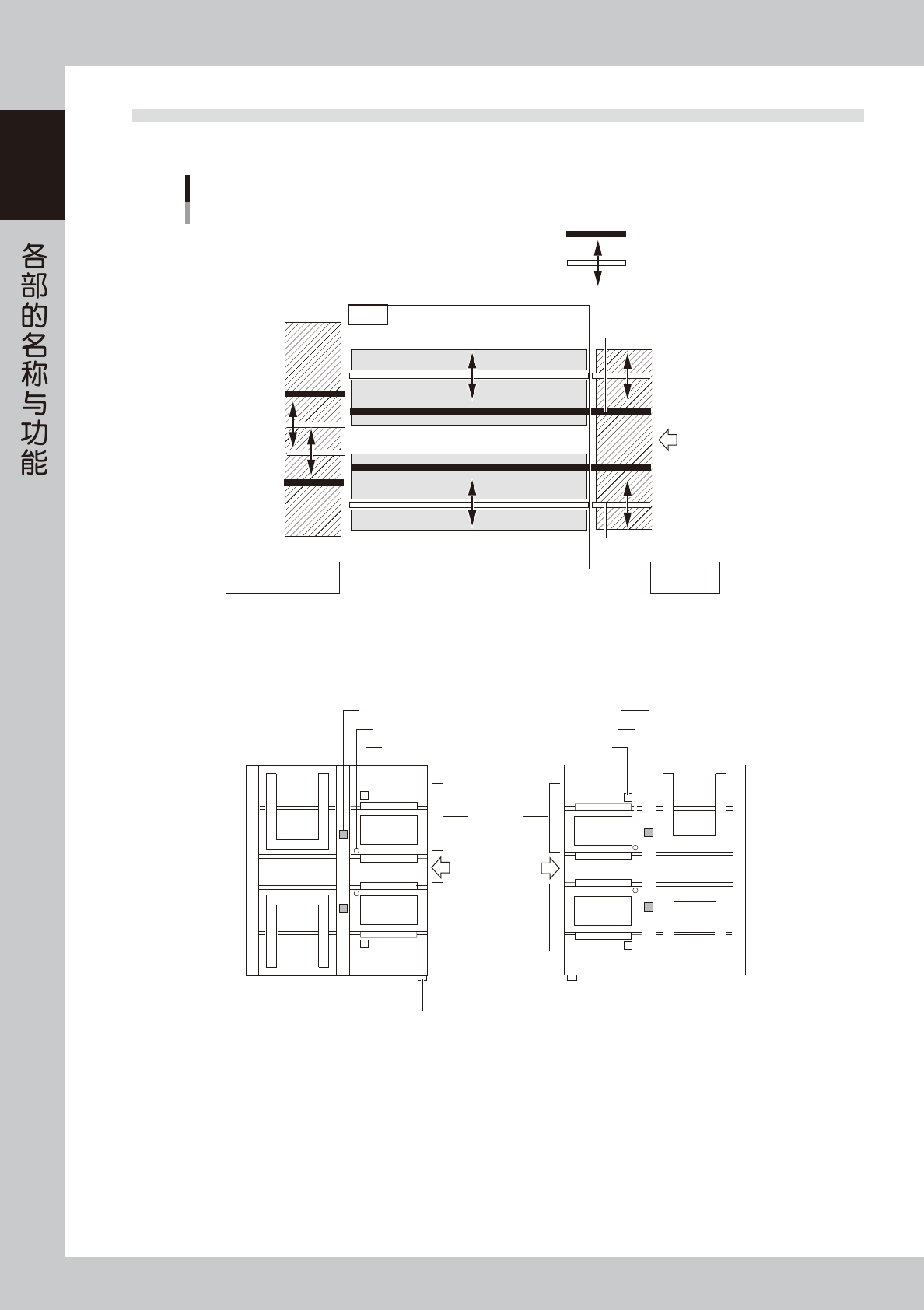

4.4 传送装置示意图
本印刷机的传送轨，如下图所示，轨道 1 与轨道 2 都以机器中央侧的传送轨为固定，外侧的传送轨为可调。
传送装置示意图
轨道2
下游机
（YAMAHA的双轨机型）
固定侧传送轨
可调侧传送轨
基板传送方向
轨道1
← 调节传送宽度时不会移动
← 调节传送宽度时可以移动
上游机
（2台送板机）
基板搬送方向
■ 右→左传送 ■ 左→右传送
网板托板部
B工作台
基板用相机 基板用相机
主挡板 主挡板
网板用相机 网板用相机
主控开关 主控开关
顶板
顶板
顶板
顶板
轨道 1
轨道 2
YSP20
网板托板部
A工作台
网板托板部
B工作台
网板托板部
A工作台
65113-N3-00
