1-16 1 4.4 传送装置示意图 本印刷机的传送轨，如下图所示，轨道 1 与轨道 2 都以机器中央侧的传送轨为固定，外侧的传送轨为可调。 传送装置示意图 轨道2 下游机 （YAMAHA的双轨机型） 固定侧传送轨 可调侧传送轨 基板传送方向 轨道1 ← 调节传送宽度时不会移动 ← 调节传送宽度时可以移动 上游机 （2台送板机） 基板搬送方向 ■ 右→左传送 ■ 左→右传送 网板托板部 B工作台 基板用相机 基板用相机 主挡板 主挡板 …
1-15
1
4.3 YTC ( 选配 )
选配装置 YTC 是将 YSP20 印刷机传来的基板传送到下游机的缓冲传送装置。传送宽度根据基板的宽度 ( 基板的 Y
方向尺寸 ) 自动进行调节。
此外，配备了 YTC 的 YSP20 印刷机，可在 YTC 上目视检查基板的印刷状态。
参考
有关 YTC 的详细内容，请参阅别册选件手册中的“YTC (Yamaha Traverse Conveyor)”的内容。
YTC机体
安全盖
安全闸门
操作面板
移动用脚轮 (共4处)
65118-N3-00
1-16
1
4.4 传送装置示意图
本印刷机的传送轨，如下图所示，轨道 1 与轨道 2 都以机器中央侧的传送轨为固定，外侧的传送轨为可调。
传送装置示意图
轨道2
下游机
（YAMAHA的双轨机型）
固定侧传送轨
可调侧传送轨
基板传送方向
轨道1
← 调节传送宽度时不会移动
← 调节传送宽度时可以移动
上游机
（2台送板机）
基板搬送方向
■ 右→左传送 ■ 左→右传送
网板托板部
B工作台
基板用相机 基板用相机
主挡板 主挡板
网板用相机 网板用相机
主控开关 主控开关
顶板
顶板
顶板
顶板
轨道 1
轨道 2
YSP20
网板托板部
A工作台
网板托板部
B工作台
网板托板部
A工作台
65113-N3-00
1-17
1

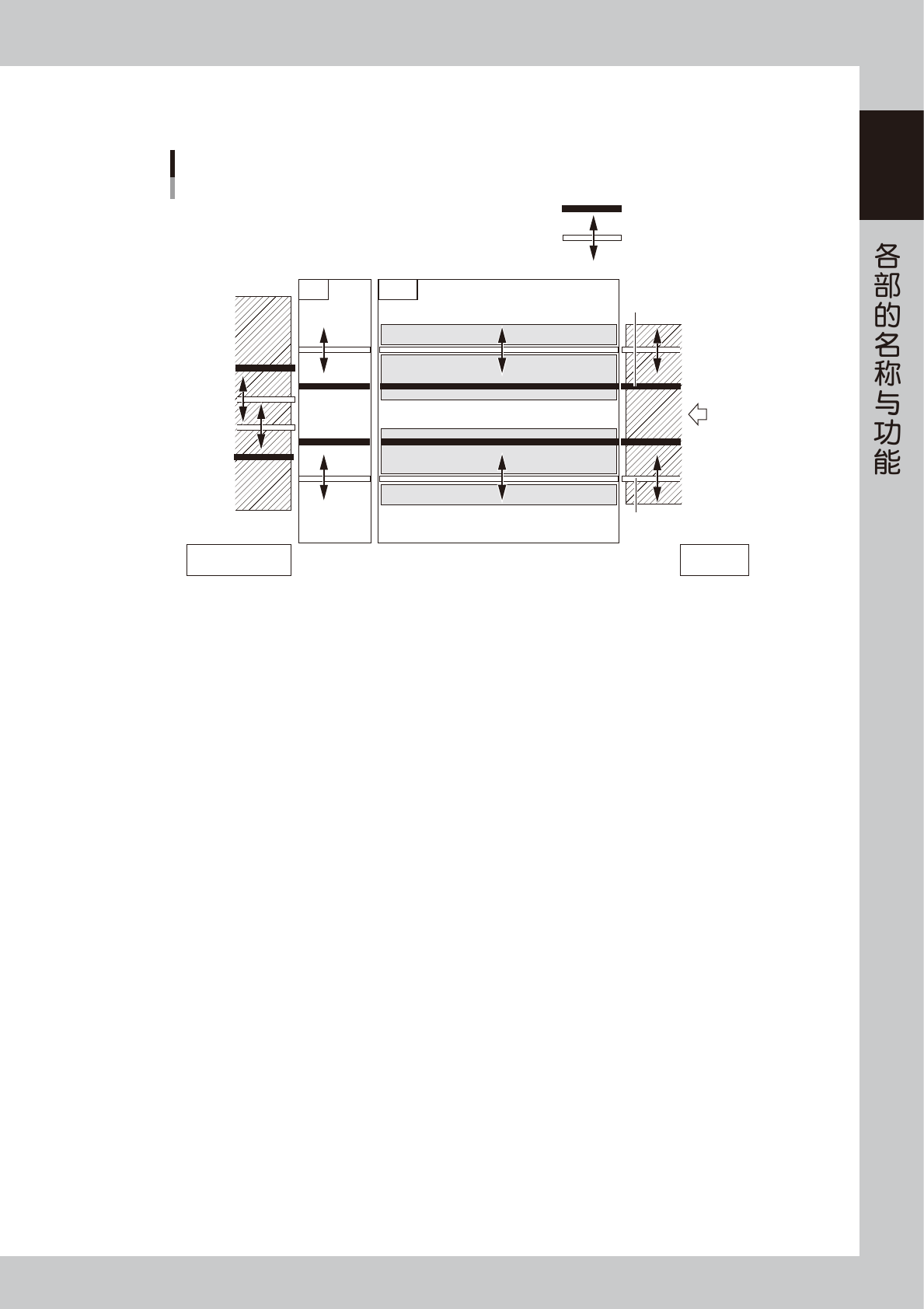

配备了 YTC ( 选配 ) 时，如下图所示。
YTC 的传送轨，与 YSP20 印刷机相同，轨道 1 与轨道 2 都以机器中央侧的传送轨为固定，外侧的传送轨为可调。
传送装置示意图
配备YTC (选配)时
轨道2
下游机
（YAMAHA双轨机型）
固定侧传送轨
可调侧传送轨
基板传送方向
轨道1
← 调节传送宽度时不会移动
← 调节传送宽度时可以移动
上游机
（2台送板机）
YSP20YTC
65119-N3-00
