5.清洁装置
清洁装置，安装在印刷机正面和背面面板内，用卷纸擦拭印刷网板开口部黏附的锡膏和渗漏到背面的锡膏。清洁
方式有“自动”与“手动”2 种，还可以选择使用清洁剂清洁的“湿式”与不使用清洁剂清洁的“干式”。

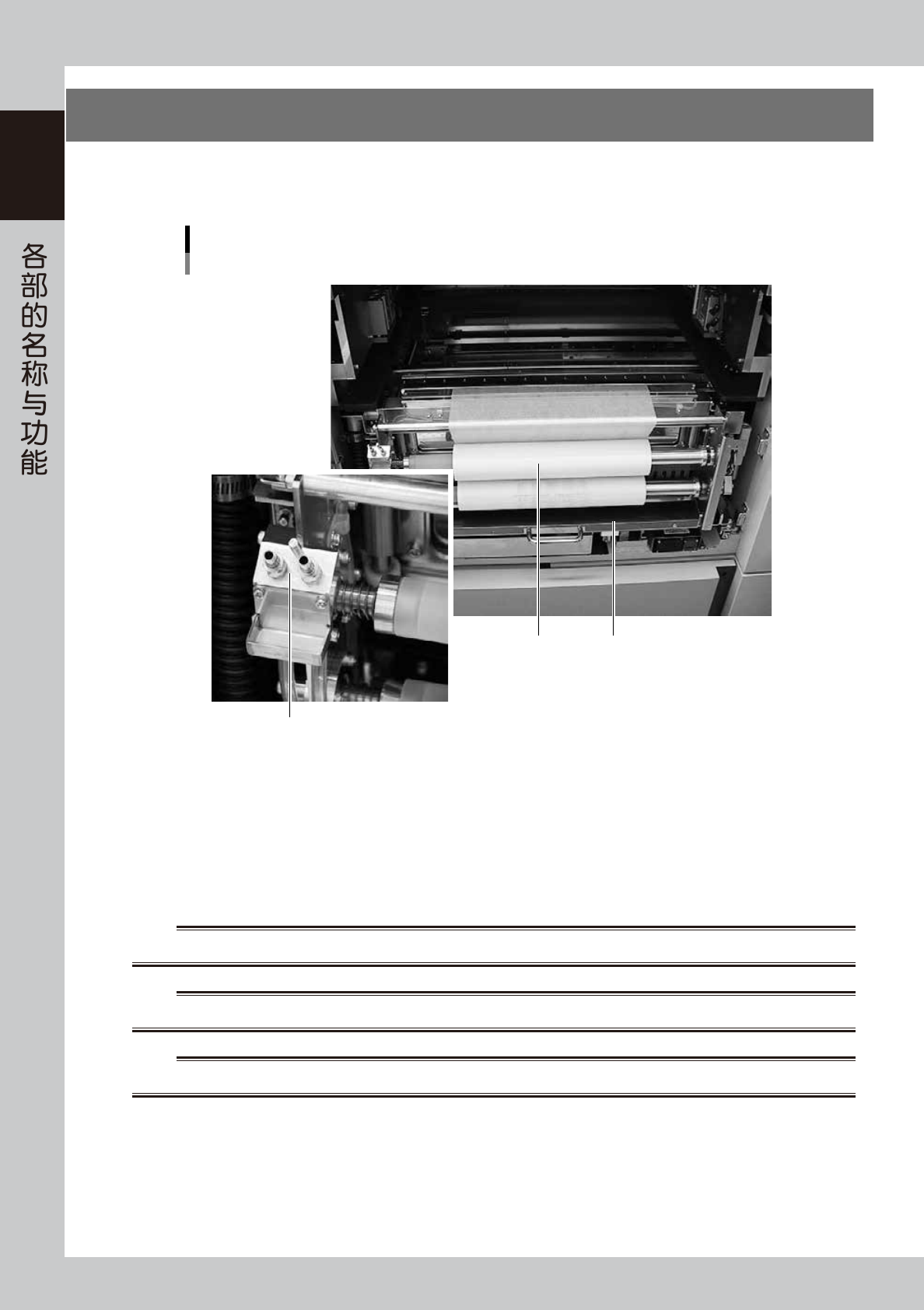

清洁装置与清洁剂箱
1 2
3
以从RL规格(右→左传送)的印刷机正面看时为例
65114-N3-00
1. 卷纸
擦拭渗漏到网板背面的锡膏或助焊剂。关于卷纸的更换方法，请参阅第 4 章“5.清洁用卷纸的更换”。
2. 清洁剂箱
装清洁剂的容器。将清洁剂渗入卷纸，边溶解锡膏边清洁网板。使用专用的清洁剂补充瓶插入补充口补充。
3. 清洁剂补充口
插入专用的清洁剂补充瓶嘴的插入口。
w
警告
禁止使用异丙醇和乙醇酒精以外的清洁溶剂。使用其它溶剂，可能引发火灾。
w
警告
禁止使用丙酮。丙酮会使溶剂管和清洁装置老化，还可能导致清洁溶液漏出。使用过的清洁酒精切勿再次使用。
w
警告
使用异丙醇时必须注意，长时间持续吸入可能对人体有危害。
1-19
1
6.视觉相机装置
本印刷机装有“基板用相机”和“网板用相机”。“基板用相机”用于识别基板基准标记与焊盘图样，“网板用相机”
用于识别网板背面基准标记与网板开口部。选配锡膏印刷检查功能的印刷机，还装有“印刷检查相机”与照明装置。
进行示教时，这些相机又可作为示教装置使用。

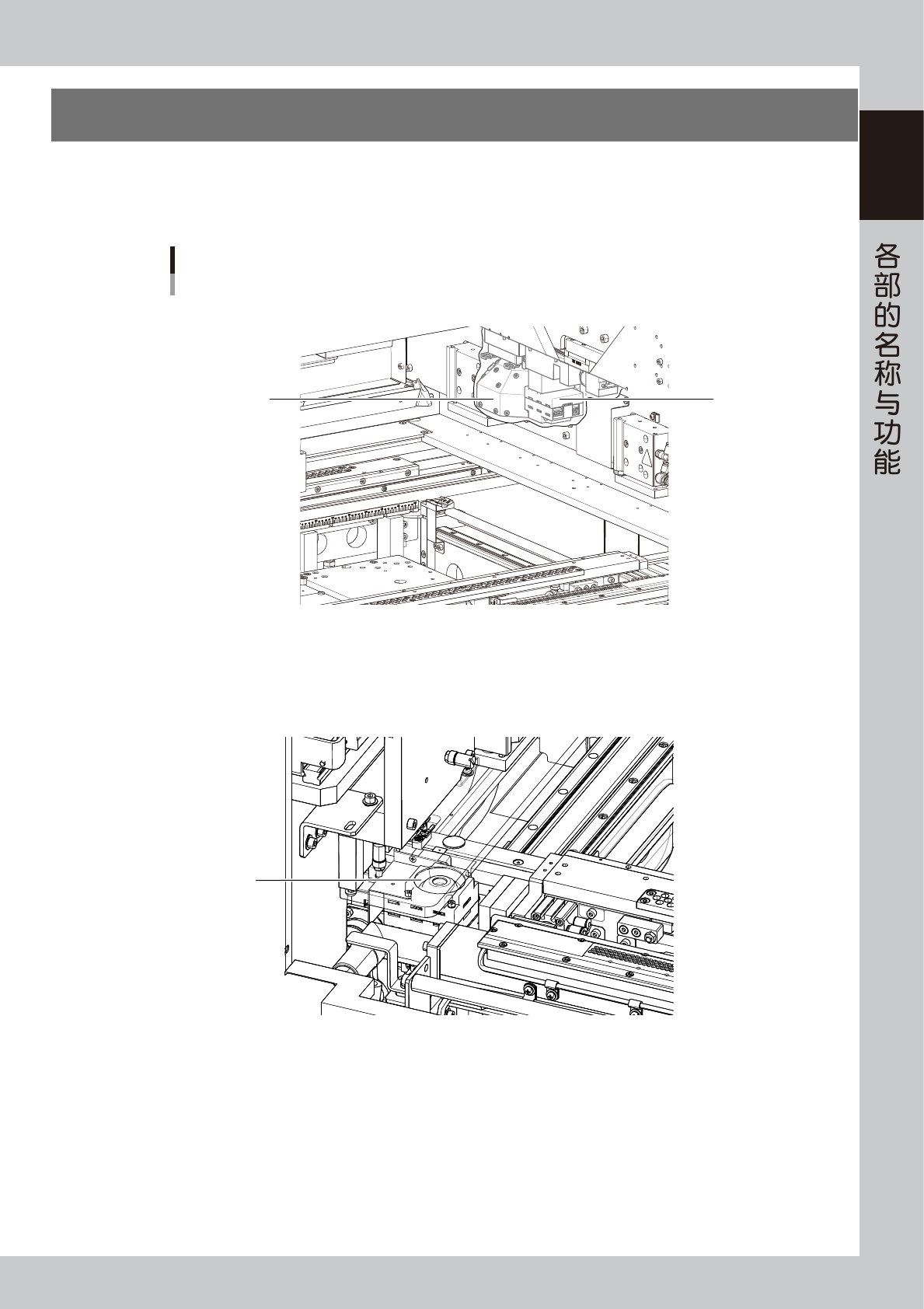

视觉相机装置
1
3
2
■ 正面右侧
■ 正面左侧
以从RL规格(右→左传送)的印刷机正面看时为例
65115-N3-00
1. 基板用相机、照明装置
从固定在传送装置上的基板上方识别基板的相机和照明装置。
2. 检查印刷用相机、照明装置 ( 选配 )
高分辨率广角视觉相机和照明装置。安装在配备印刷检查功能 ( 选配 ) 的 YSP20 印刷机上。
关于印刷检查的详细内容，请参阅别册 YSP 选件手册中的“印刷检查功能”的内容。
3. 网板用相机、照明装置
识别网板背面用的相机和照明装置。
1-20
1
7.伺服控制轴的组成

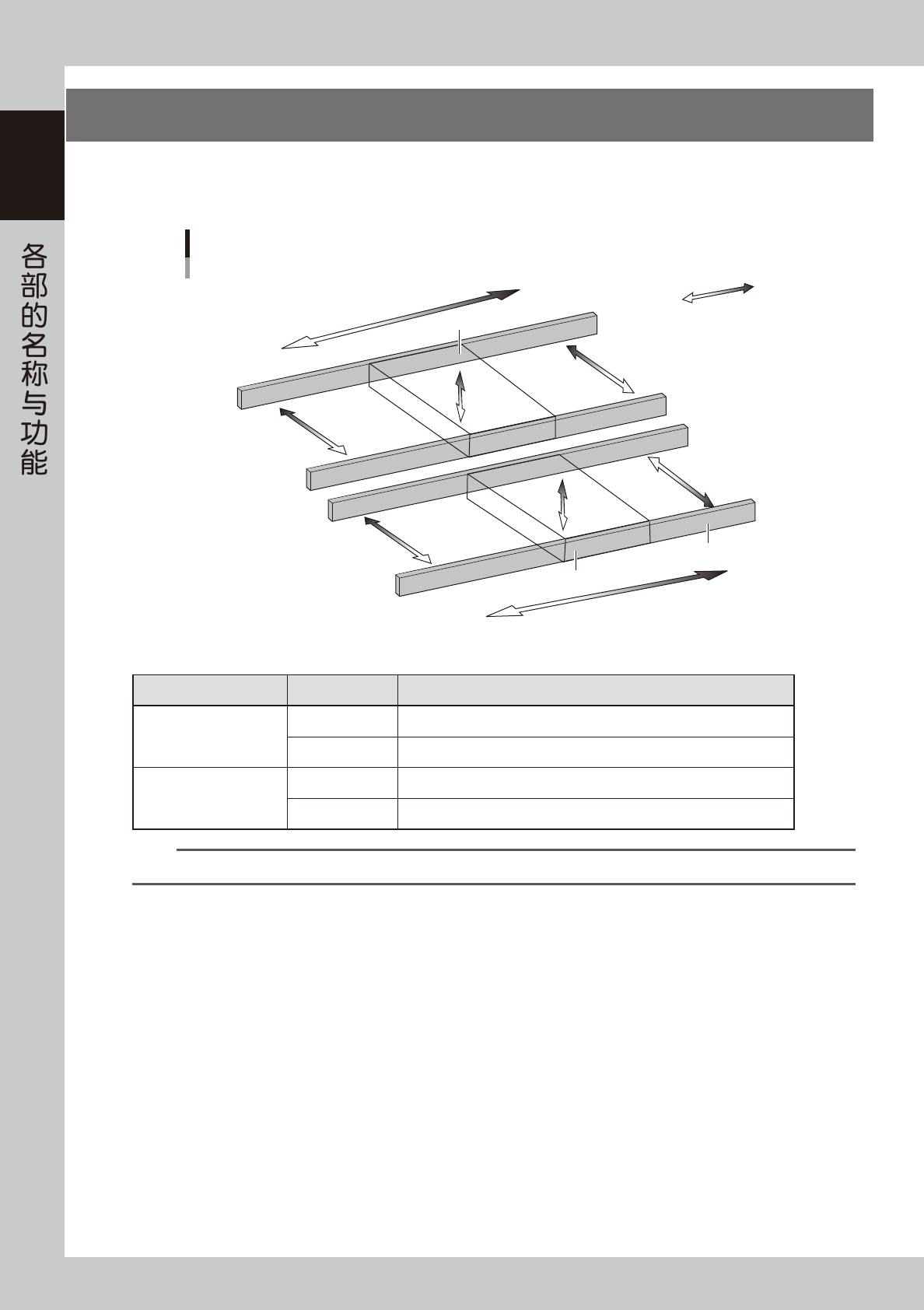

如下图所示，YSP20 通过伺服电机控制轴的运行。其它零部件的运行则通过压缩空气驱动。
■ 双轨
W2轴
轴的组成
轨道 1
轨道 2
W1轴
Y1轴
Y2轴
PU1轴
PU2轴
X2轴
X1轴
传送轨
基板固定部 (固定装置)
基板固定部 (固定装置)
正方向
负方向
65116-N3-00
■ 轴的名称与功能
装置名 轴 功能
基板固定部
( 固定装置 )
X1
、
X2
使固定装置沿 X 轴方向移动。
PU1
、
PU2
使顶板上下移动。
基板传送部
Y1
、
Y2
使传送装置沿 Y 轴方向移动。
W1
、
W2
调节传送宽度。
参考
在操作画面可以手动操作各轴。详细内容参阅第 7 章“4.1 ‘移动轴’画面”。
