6.视觉相机装置
本印刷机装有“基板用相机”和“网板用相机”。“基板用相机”用于识别基板基准标记与焊盘图样，“网板用相机”
用于识别网板背面基准标记与网板开口部。选配锡膏印刷检查功能的印刷机，还装有“印刷检查相机”与照明装置。
进行示教时，这些相机又可作为示教装置使用。
视觉相机装置
1
3
2
■ 正面右侧
■ 正面左侧
以从RL规格(右→左传送)的印刷机正面看时为例
65115-N3-00
1. 基板用相机、照明装置
从固定在传送装置上的基板上方识别基板的相机和照明装置。
2. 检查印刷用相机、照明装置 ( 选配 )
高分辨率广角视觉相机和照明装置。安装在配备印刷检查功能 ( 选配 ) 的 YSP20 印刷机上。
关于印刷检查的详细内容，请参阅别册 YSP 选件手册中的“印刷检查功能”的内容。
3. 网板用相机、照明装置
识别网板背面用的相机和照明装置。
1-20
1
7.伺服控制轴的组成
如下图所示，YSP20 通过伺服电机控制轴的运行。其它零部件的运行则通过压缩空气驱动。
■ 双轨
W2轴
轴的组成
轨道 1
轨道 2
W1轴
Y1轴
Y2轴
PU1轴
PU2轴
X2轴
X1轴
传送轨
基板固定部 (固定装置)
基板固定部 (固定装置)
正方向
负方向
65116-N3-00
■ 轴的名称与功能
装置名 轴 功能
基板固定部
( 固定装置 )
X1
、
X2
使固定装置沿 X 轴方向移动。
PU1
、
PU2
使顶板上下移动。
基板传送部
Y1
、
Y2
使传送装置沿 Y 轴方向移动。
W1
、
W2
调节传送宽度。
参考
在操作画面可以手动操作各轴。详细内容参阅第 7 章“4.1 ‘移动轴’画面”。
1-21
1

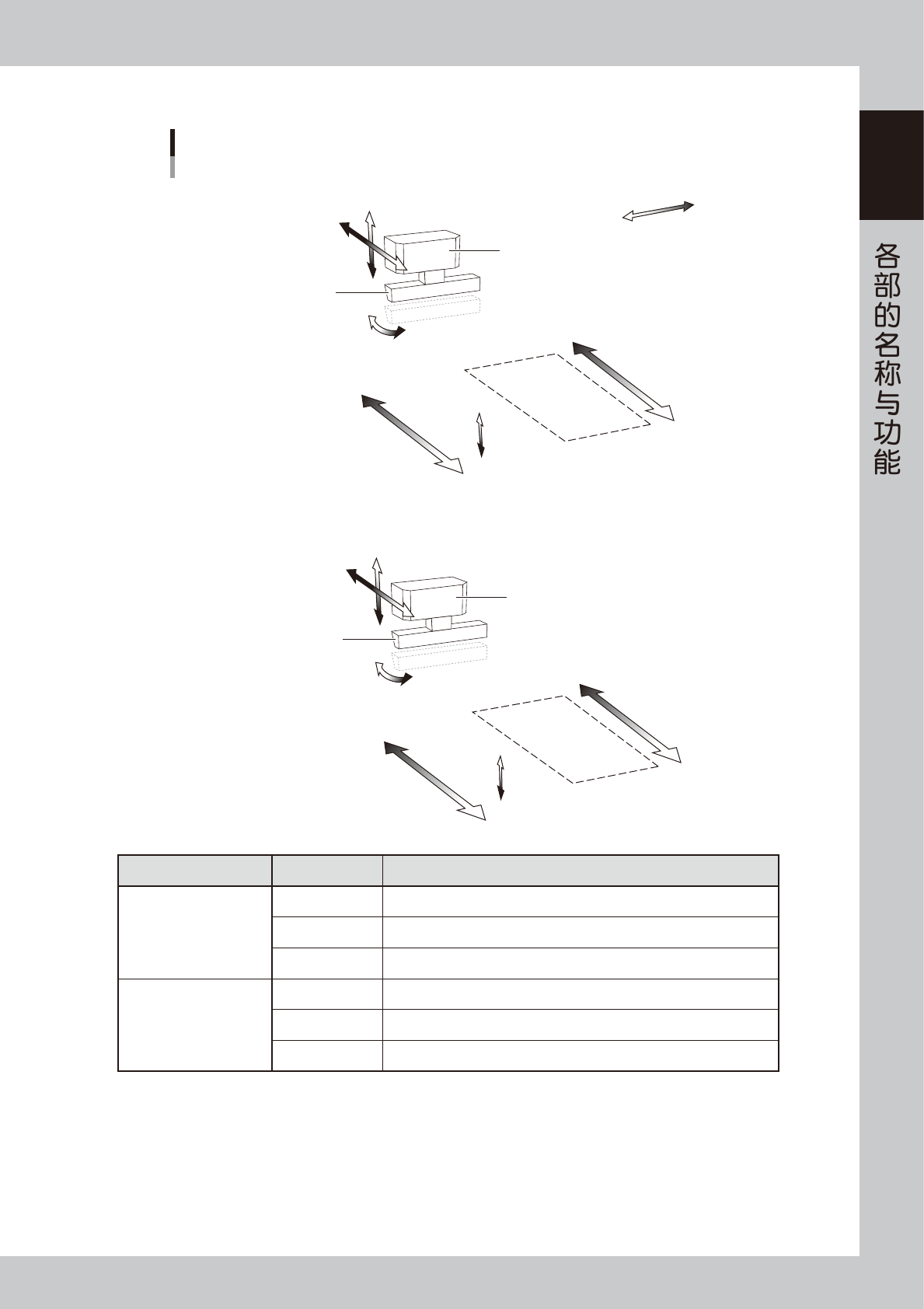

■ 工作台
轴的组成
刮刀
刮刀头
网板
SRA轴
SYA轴
SZA轴
正方向
负方向
MYA2轴
MYB2轴
MYA1轴
MZA轴
刮刀
刮刀头
网板
SRB轴
SYB轴
SZB轴
MYB1轴
MZB轴
■ 工作台A
■ 工作台B
以从RL规格(右→左传送)的印刷机正面看时为例
65117-N3-00
装置名 轴 功能
刮刀头
SY
使刮刀头沿
Y
轴方向平行移动。
SZ
使刮刀头上下移动。
SR
使刮刀头转动
(
仅限
3S
刮刀头
)
。
印刷工作台
MY1
使网板沿
Y
轴方向移动。
MY2
使网板沿
R
方向移动。
MZ
使网板沿
Z
轴方向移动。
