2-2
2
1.2 清除错误警告的方法
如果印刷机运行过程中发生错误，蜂鸣器会鸣响报警，印刷机上部的黄色指示灯会亮灯，操作画面状态区也以黄
色为背景显示“错误”，同时显示错误内容。请确认错误内容之后，按下述方法清除错误警告。

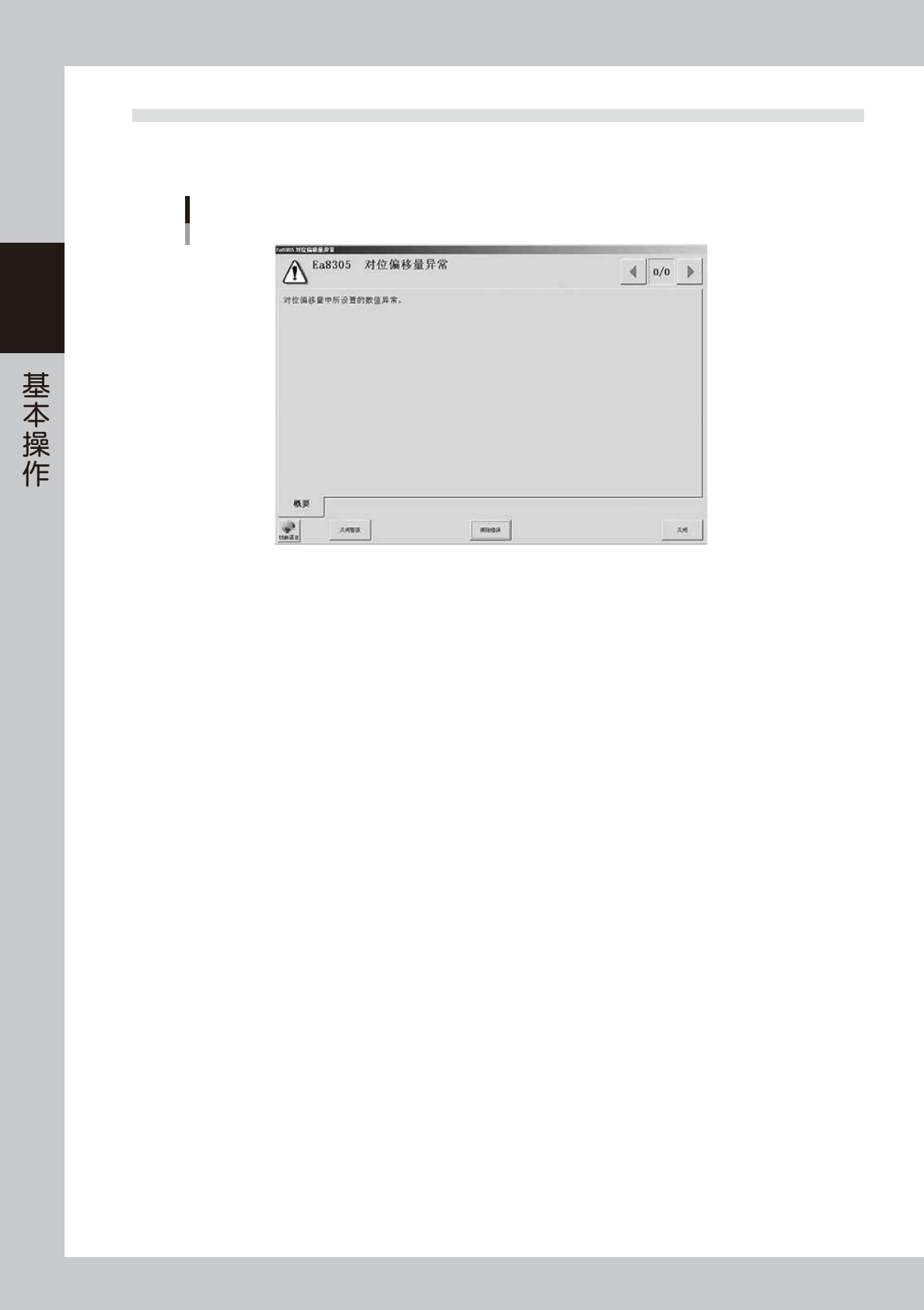

错误警告画面 例
66200-N3-00
1
关闭蜂鸣器。
按 1 次操作面板上的 [ERROR CLEAR] 按钮，或按错误警告画面的 [ 关闭警报 ] 按钮，关闭蜂鸣器。
2
确认错误内容。
错误警告画面会显示错误内容，根据该内容，查明出错的原因并解决。
操作时，如果不得不将手伸入机器的轴移动范围内时，必须将印刷机置于紧急停机状态。
3
清除错误画面。
再按 1 次操作面板的 [ERROR CLEAR] 按钮，或按错误警告画面的 [ 清除错误 ] 按钮，清除错误警告画面。
4
确认显示内容。
确认印刷机上部的黄色指示灯已熄灯，操作画面状态区的“错误”显示已消失。
2-3
2
1.3 具有代表性的错误提示及其解决方法
下面，介绍运行过程中可能会显示的具有代表性的错误提示及其解决方法。
n
要点
下述内容只是全部错误提示中的一部分。
■ 与联锁相关的错误
错误编号 错误名和内容
Ea7546
机器排热风扇异常
状态检测到排热风扇异常。
原因如果在此状态下继续运行，会导致发生误动作。
解决方法 请记录下列号码，向制造厂商咨询。
Ea8065
动作范围外，禁止移动刮刀
状态因 SY、SZ 轴的当前坐标在动作范围外，所以禁止移动轴。
原因刮刀超出了动作范围。
解决方法 请将刮刀移至网板的边框以内。
Ea8077
固定装置端传感器联锁
状态因固定装置端的传感器发生了反应，所以无法移动 X 轴。
原因固定装置端的传感器发生了反应。
解决方法 请确认传感器，如果有基板在，请取出基板。
Ea8260
【重大错误】基板不见了
状态已固定好的基板不见了。
原因
可能是下列原因所致。
1.基板粘贴在网板上了。
2.基板已从传送轨上掉落了。
解决方法
请拆卸网板，务必确认基板的状态。
取出基板后，先执行复位，再开始自动运行。
Ea29602
联锁错误
状态发生了联锁错误。
原因因传送装置 Y 轴相互处于危险位置，所以无法移动传送装置 Y 轴。
解决方法 请执行复位后重新操作，或将传送装置 Y 轴移至安全位置后重新操作。
Ea29603
联锁错误
状态发生了联锁错误。
原因因传送装置 Y 轴和网板 Y 轴相互处于危险位置，所以无法移动传送装置 Y 轴。
解决方法 请执行复位后重新操作，还可以将网板 Z 轴移至安全高度或将传送装置 Y 轴或网板 Y 轴移至安全位置后重新操作。
Ea29604
联锁错误
状态发生了联锁错误。
原因因网板 Y 轴相互处于危险位置，所以无法移动网板 Y 轴。
解决方法 请执行复位后重新操作，或将网板 Y 轴移至安全位置后重新操作。
Ea29605
联锁错误
状态发生了联锁错误。
原因因网板 Y 轴之间的差分超过了上限值，所以无法移动网板 Y 轴。
解决方法 请执行复位后重新操作，或将网板 Y 轴移至安全位置后重新操作。
2-4
2
错误编号 错误名和内容
Ea29607
MZ 轴联锁
状态MZ 轴在下降。
原因因 MZ 轴在下降，如果移动 X 轴，可能会发生碰撞。
解决方法 将 MZ 轴移至安全高度。
Ea29611
危险检测传感器联锁
状态危险检测传感器在发生反应，无法移动 Y 轴。
原因因危险检测传感器检测到有横跨机器间的基板存在，如果使 Y 轴移动，基板和传送轨可能会被损坏。
解决方法
-请在传送轨入口或出口检查是否有横跨在上下游机之间的基板。
-如果有横跨在机器间的基板，请取出该基板。
Ea29612
MZ 轴联锁
状态MZ 轴低于 Y 轴可以移动的高度。
原因因 MZ 轴低于 Y 轴可以移动的高度，如果移动 Y 轴，可能会发生碰撞。
解决方法 请将 MZ 轴移至安全高度。
Ea29614
清洁装置联锁
状态清洁装置在上升。
原因
-清洁装置在上升，可能会与网板框发生碰撞。
-清洁装置上升安全传感器可能未能检出网板框。
解决方法
请从下列解决方法中任选 1 种执行。
-降下清洁装置。
-使 Y 轴移至不会使网板框与清洁装置发生碰撞的位置。
Ea29624
MZ 轴联锁
状态MZ 轴在下降。
原因MZ 轴在下降，如果移动 MY1 轴，可能网板框会和传送轨发生碰撞。
解决方法 请使 MZ 轴上升至安全高度。
Ea29625
MZ 轴联锁
状态MZ 轴在下降。
原因MZ 轴在下降，如果移动 MY2 轴，可能网板框会和传送轨发生碰撞。
解决方法 请使 MZ 轴上升至安全高度。
Ea29626
固定装置联锁
状态固定装置未在初始位置或印刷位置。
原因因固定装置没在初始位置或印刷位置，所以如果移动 MZ 轴，可能网板与固定装置会发生碰撞。
解决方法 请使固定装置移至初始位置或印刷位置。
Ea29635
XY 轴的制动解除失败
状态MZ 轴处于危险高度，因此无法解除 XY 轴的制动状态。
原因如果移动固定装置或清洁装置，可能会发生碰撞。
解决方法 请将 MZ 轴移至安全高度。
Ea29639
MY 轴的制动解除失败
状态MZ 轴处于危险高度，因此无法解除 MY 轴的制动状态。
原因如果移动 MY 轴，可能会发生碰撞。
解决方法 请将 MZ 轴移至安全高度。
Ea29640
MZ 轴的制动解除失败
状态传送装置处于危险位置，因此无法解除 MZ 轴的制动状态。
原因如果移动 MZ 轴，可能会发生碰撞。
解决方法 请将传送装置移至安全高度。
