NPM-D 维修篇 3.6 螺旋装置和吸嘴的清扫、点检 ( 点胶头 ( 选购件 )) Page 3-14 EJM1DC-MB-03M-00 2. 清扫 A) 接头的清扫 请清扫空气接头上附着的粘合剂。 接头上粘附着的粘合剂是造成漏气、 点胶不匀的主要原因。 1 从注射器上取下接头。 ∗ 拧松 (1) 接头后，拔出。 (2) 2 检查接头有否沾附着粘合剂。 ∗ 如果在Ｏ型环的四周附着了粘合剂， 即用蘸了 溶剂 ( 酒精等 ) 的绵丝擦干净…
NPM-D
维修篇
3.6
螺旋装置和吸嘴的清扫、点检
(
点胶头
(
选购件
))
EJM1DC-MB-03M-00 Page 3-13
8
拆卸注射器。
∗
向顺时针方向旋转锁板，松开注射器。
(1)
∗
将注射器向正上方拔出。
(2)
∗
在更换注射器时，请不要向
X
轴的线性标尺保
护盖上施加压力。
否则会导致盖变形，从而有可能会造成与线性
标尺读取头相干涉。
∗
请注意
:
在更换注射器时，向顺时针方向选择
SC
轴的齿轮，会吐出点胶剂。
2
1
锁板
线性标尺
保护盖
θ轴
SC
轴
NPM-D
维修篇
3.6
螺旋装置和吸嘴的清扫、点检
(
点胶头
(
选购件
))
Page 3-14 EJM1DC-MB-03M-00

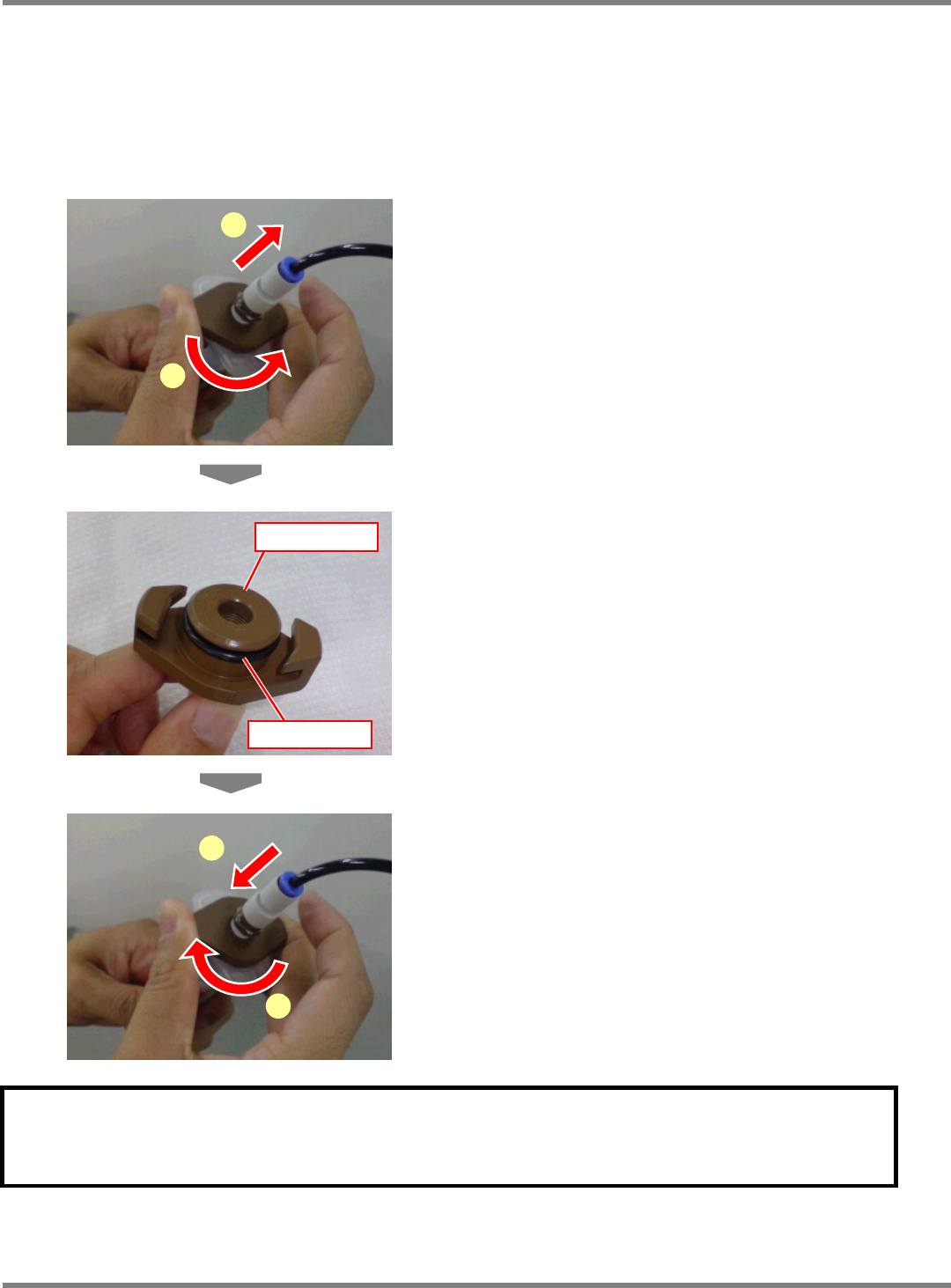

2.
清扫
A)
接头的清扫
请清扫空气接头上附着的粘合剂。
接头上粘附着的粘合剂是造成漏气、点胶不匀的主要原因。
1
从注射器上取下接头。
∗
拧松
(1)
接头后，拔出。
(2)
2
检查接头有否沾附着粘合剂。
∗
如果在Ｏ型环的四周附着了粘合剂，即用蘸了
溶剂
(
酒精等
)
的绵丝擦干净。
3
将接头装入注射器。
∗
按入接头
(1)
后，拧紧。
(2)
要求
O
型环如有裂纹、老化，请务必更换。
关于所需要的元件，请参看元件一览表。
2
1
2
1
O
型环
接头
NPM-D
维修篇
3.6
螺旋装置和吸嘴的清扫、点检
(
点胶头
(
选购件
))
EJM1DC-MB-03M-00 Page 3-15
B)
螺旋装置的清扫

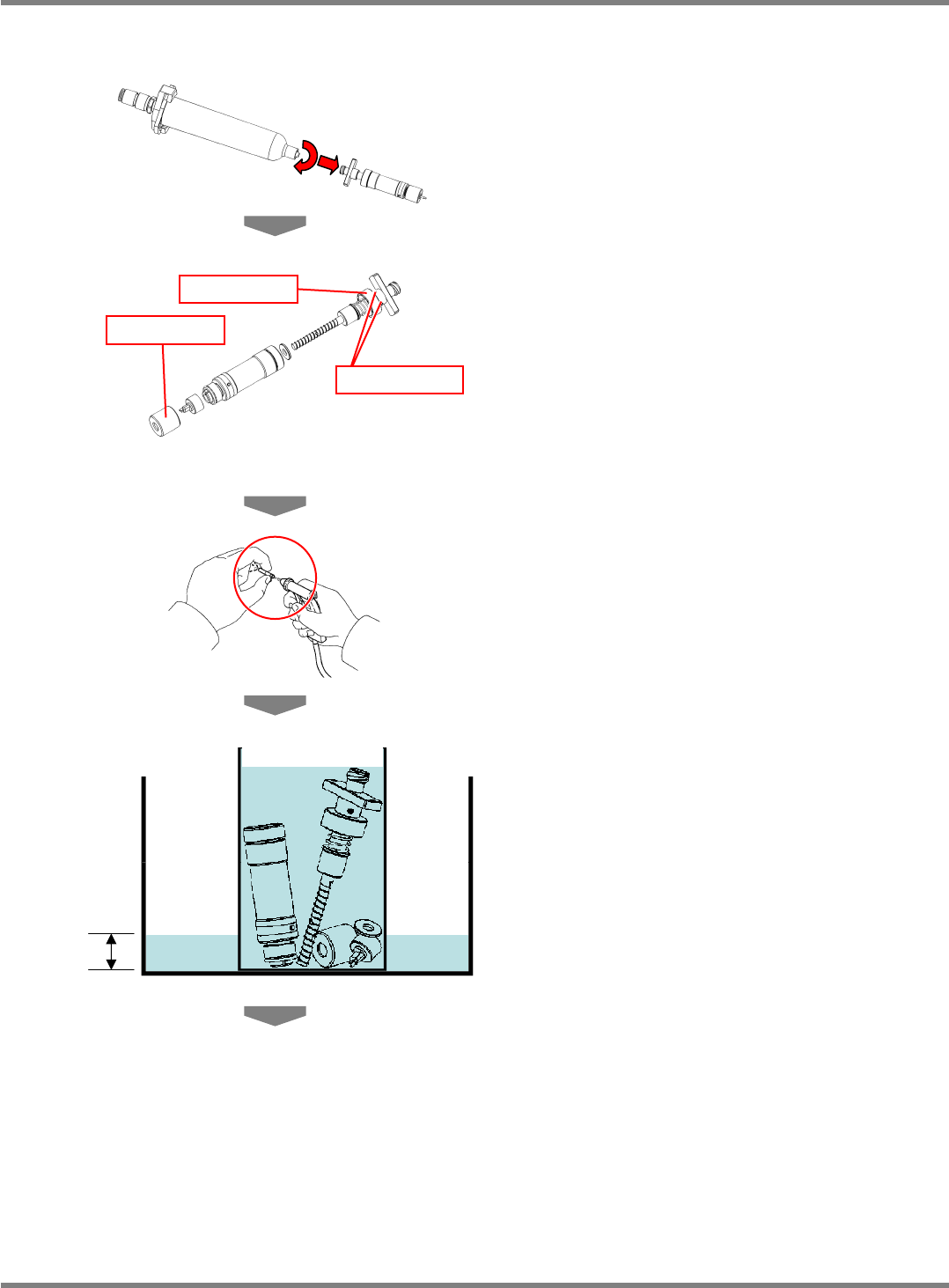

1
从注射器拆下螺旋装置
(
向左旋转
)
。
2
拆开螺旋装置。
∗
上部套，请向右旋转后拆卸下
;
下部套，请向左
旋转后拆卸下。
∗
请不要拆卸固定螺母。
3
用面纱布擦拭各个元件上沾附着的粘
合剂。
4
使用气枪吹散螺旋轴内的粘合剂。
∗
使用气枪时，粘合剂四处飞溅，请用面纱布等
遮挡。
5
使用超声波洗净装置清洗
3
分钟。
∗
超声波洗净装置水槽内的水深为
1 cm
左右，请
放入装有洗净剂
(
酒精等
)
的烧杯。
∗
元件放入烧杯
(
烧杯内的洗净剂的量以没过元
件为好
)
。
∗
洗净时间请不要超过
5
分钟。
(
因为即使超过
5
分钟，洗浄效果仍保持不变。
)
1 cm
固定螺母
下部套
上部套
