NPM-D 维修篇 3.6 螺旋装置和吸嘴的清扫、点检 ( 点胶头 ( 选购件 )) EJM1DC-MB-03M -00 Page 3-15 B) 螺旋装置的清扫 1 从注射器拆下螺旋装置 ( 向左旋转 ) 。 2 拆开螺旋装置。 ∗ 上部套， 请向右旋转后拆卸下 ; 下部套， 请向左 旋转后拆卸下。 ∗ 请不要拆卸固定螺母。 3 用面纱布擦拭各个元件上沾附着的粘 合剂。 4 使用气枪吹散螺旋轴内的粘合剂。 ∗ 使用气枪时，粘合剂四处飞…
NPM-D
维修篇
3.6
螺旋装置和吸嘴的清扫、点检
(
点胶头
(
选购件
))
Page 3-14 EJM1DC-MB-03M-00
2.
清扫
A)
接头的清扫
请清扫空气接头上附着的粘合剂。
接头上粘附着的粘合剂是造成漏气、点胶不匀的主要原因。
1
从注射器上取下接头。
∗
拧松
(1)
接头后，拔出。
(2)
2
检查接头有否沾附着粘合剂。
∗
如果在Ｏ型环的四周附着了粘合剂，即用蘸了
溶剂
(
酒精等
)
的绵丝擦干净。
3
将接头装入注射器。
∗
按入接头
(1)
后，拧紧。
(2)
要求
O
型环如有裂纹、老化，请务必更换。
关于所需要的元件，请参看元件一览表。
2
1
2
1
O
型环
接头
NPM-D
维修篇
3.6
螺旋装置和吸嘴的清扫、点检
(
点胶头
(
选购件
))
EJM1DC-MB-03M-00 Page 3-15
B)
螺旋装置的清扫
1
从注射器拆下螺旋装置
(
向左旋转
)
。
2
拆开螺旋装置。
∗
上部套，请向右旋转后拆卸下
;
下部套，请向左
旋转后拆卸下。
∗
请不要拆卸固定螺母。
3
用面纱布擦拭各个元件上沾附着的粘
合剂。
4
使用气枪吹散螺旋轴内的粘合剂。
∗
使用气枪时，粘合剂四处飞溅，请用面纱布等
遮挡。
5
使用超声波洗净装置清洗
3
分钟。
∗
超声波洗净装置水槽内的水深为
1 cm
左右，请
放入装有洗净剂
(
酒精等
)
的烧杯。
∗
元件放入烧杯
(
烧杯内的洗净剂的量以没过元
件为好
)
。
∗
洗净时间请不要超过
5
分钟。
(
因为即使超过
5
分钟，洗浄效果仍保持不变。
)
1 cm
固定螺母
下部套
上部套
NPM-D
维修篇
3.6
螺旋装置和吸嘴的清扫、点检
(
点胶头
(
选购件
))
Page 3-16 EJM1DC-MB-03M-00

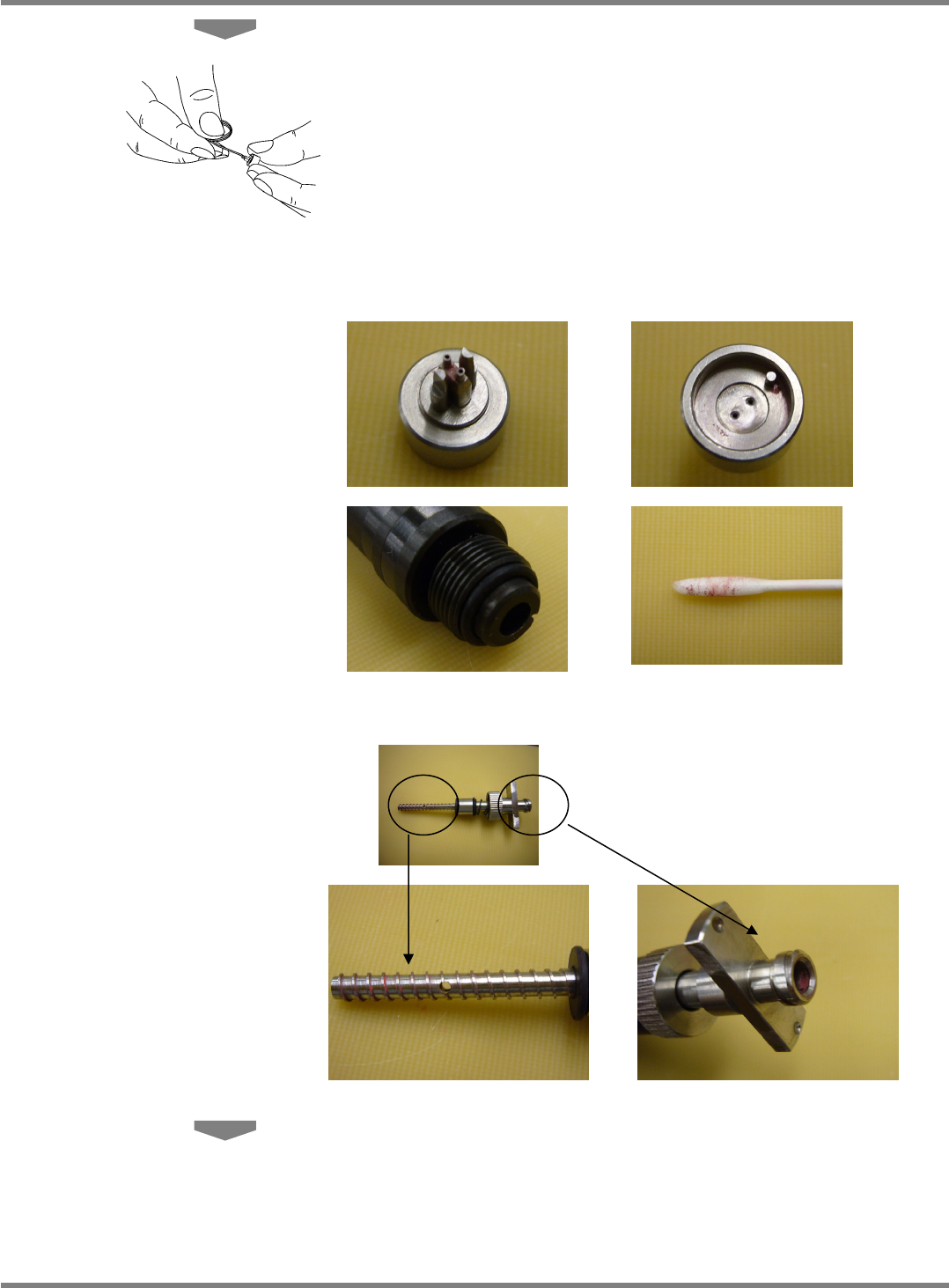

6
取出元件，用棉棒清扫各个部位。
∗
吸嘴内部如有粘合剂堵塞，请使用与吸嘴内径
相符的针、钻头、钢琴线等物清通。
∗
请检查
O
型环以及周围是否沾附着粘结剂。
∗
P571S
的绵棒偶尔会塞进螺旋轴内部。因此在
清扫螺旋轴内部时，请使用绵棒的把柄部分。
清洗样本
点胶吸嘴
吸嘴座
如图所示，棉棒上沾有的粘合剂的
程度，不影响点胶的效果。
螺旋轴
