NPM-D 维修篇 3.7 试点胶编带的检查 ( 选购件 ) Page 3-20 EJM1DC-MB-03M-00 3.7 试点胶编带的检查 ( 选购件 ) 使用工具 ----- 需要时间 [min] 1 要求 该维护作业，应在主电源开关处于 ON 的状态下进行。在吸头的动作范围内进行作业 时，请务必使伺服开关处于 OFF ，并打开安全盖。 ( 打开安全盖可以切断向 XY 电机的 供电。 ) 开始作业前请检查试点胶编带的剩余 量。 如果…
NPM-D
维修篇
3.6
螺旋装置和吸嘴的清扫、点检
(
点胶头
(
选购件
))
EJM1DC-MB-03M-00 Page 3-19
2

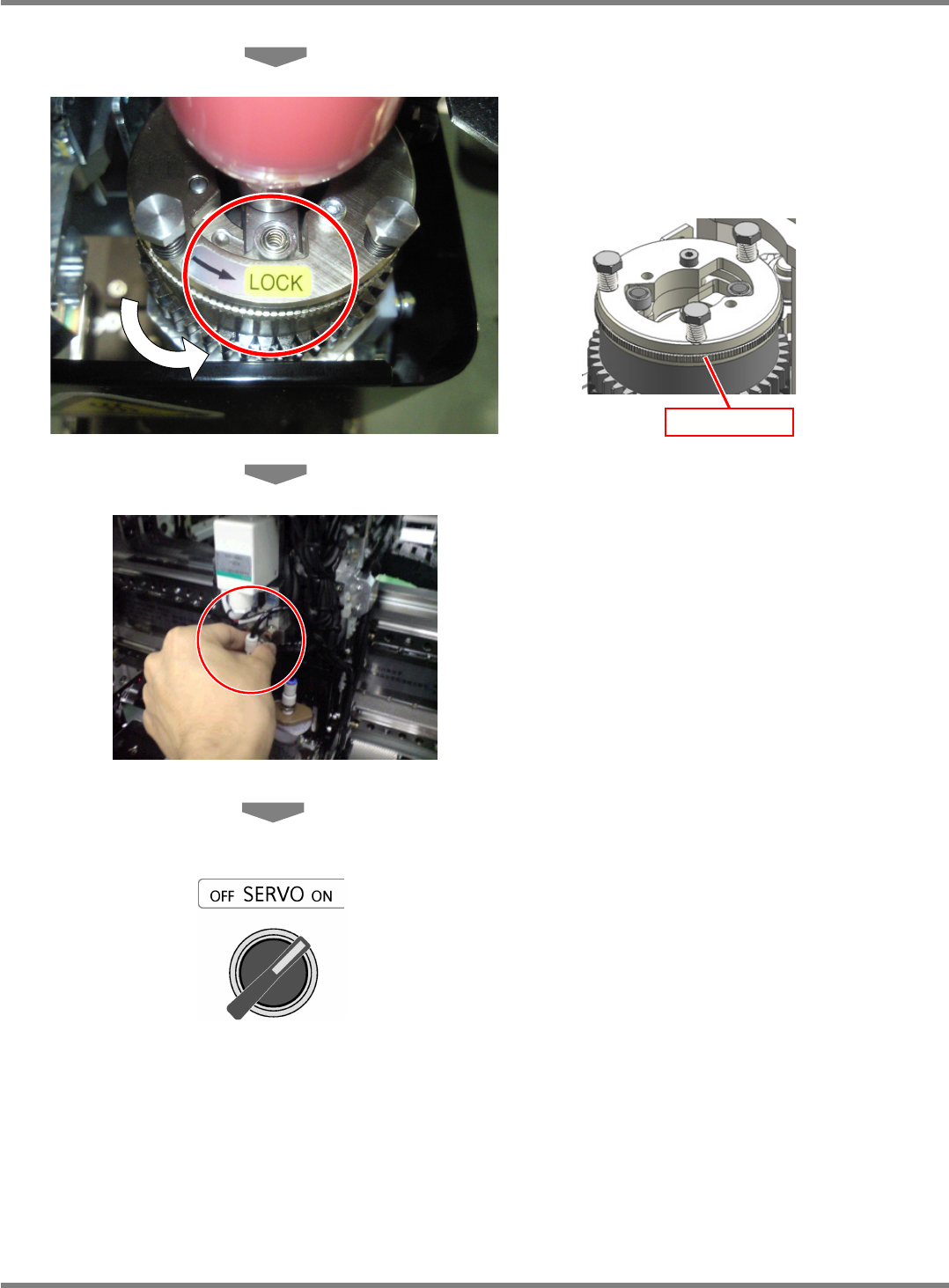

向逆时针方向拧转锁定板后，锁住喷射
器。
∗
请确认锁定板确实处于锁定位置。
3
接上气塞。
∗
请取下盖住线性照相机、
3D
传感器、吸嘴更换
器上的绵丝。
4
关闭安全盖。
5
将伺服开关置于
ON
。
锁定板
NPM-D
维修篇
3.7
试点胶编带的检查
(
选购件
)
Page 3-20 EJM1DC-MB-03M-00
3.7
试点胶编带的检查
(
选购件
)
使用工具
-----
需要时间
[min]
1
要求
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作业
时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的
供电。
)
开始作业前请检查试点胶编带的剩余量。
如果没有编带剩余，请更换新编带。
(
“11.4
试点胶编带的更换
”)
1
使
<
维护
>
画面显示。

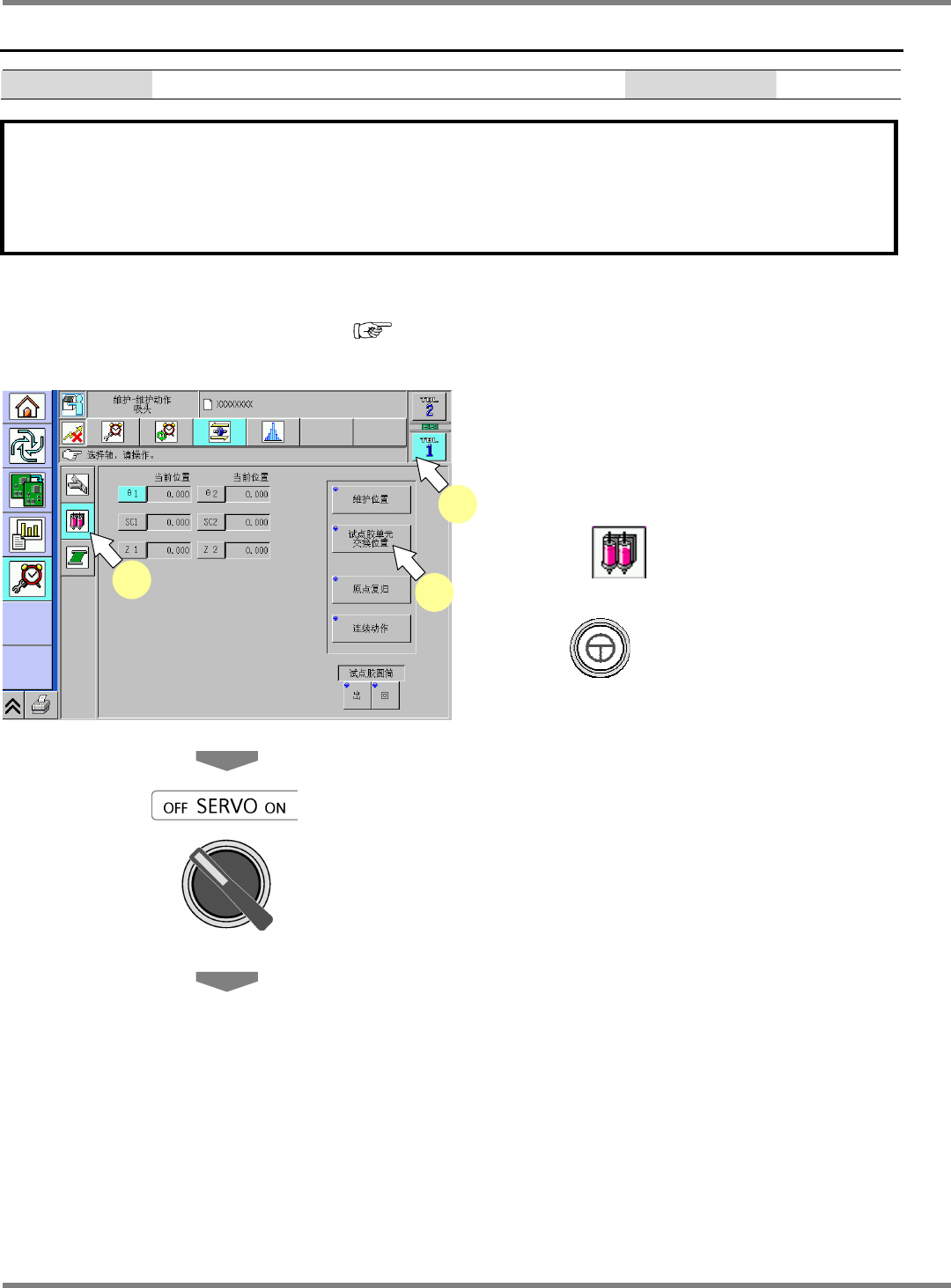

2
选择工作台。
3
选择
。
4
按
+
[
试点胶单元交换位置
]
。
•
点胶头移动到更换位置。
5
将伺服开关置于
OFF
。
6
打开安全盖。
DispenseMainteHeadMoving-01C00
3
2
4
NPM-D
维修篇
3.7
试点胶编带的检查
(
选购件
)
EJM1DC-MB-03M-00 Page 3-21
7
目估编带剩余量。
∗
请检查此时的编带是否松垂。
∗
如果发现编带松垂，请向逆时针方向旋转送带
侧的卷盘来消除松垂。
8
关闭安全盖。
9
将伺服开关置于
ON
。
试点胶编带
送带侧
卷带侧
