NPM-D 维修篇 4.2 吸嘴座的清扫 Page 4-10 EJM1DC-MB-04M-00 3 用气枪吹净吸嘴座锥形面、 夹具爪、 夹 具爪压紧弹簧以及过滤器的污垢。 ∗ 在清扫过滤器时，气枪的尖端请从远 离吸嘴座 1.5 cm 的位置上，按照左图箭头所示方 向大约 吹气 10 秒钟。 ( 气压为 0.49 MPa 时 ) 4 用棉纱布将吸嘴座外部的污垢擦拭干 净。 5 用棉纱布将吸嘴缓冲弹簧上的污垢擦 拭干净。 ∗ 弹簧发生变形时…
NPM-D
维修篇
4.2
吸嘴座的清扫
EJM1DC-MB-04M-00 Page 4-9
3.
清扫
A)
吸嘴座及过滤器的清扫
1
将蘸酒精的棉棒插到吸嘴座里，往吸嘴
旋转方向转
2 ~ 3
圈。
∗
吸嘴座一直要放置到内部的酒精挥发干净为
止。
2
用蘸酒精的棉棒擦拭吸嘴配合面和夹
具爪的尖端部。
要求
吸嘴座尖端部
(
过滤器部
)
以及夹具爪压紧弹簧，请勿用棉棒擦拭。
如果用棉棒擦拭吸嘴座尖端部，有引起过滤器被污垢堵塞的危险。另外，擦拭夹具爪
压紧弹簧，有防锈作用的润滑脂也被擦拭掉，则会有弹簧生锈的危险。仅对
A
部分用
棉棒清扫。
4Z4C-513P
吸嘴座尖端部
(
过滤器部
)
夹具爪压紧弹簧
A
NPM-D
维修篇
4.2
吸嘴座的清扫
Page 4-10 EJM1DC-MB-04M-00

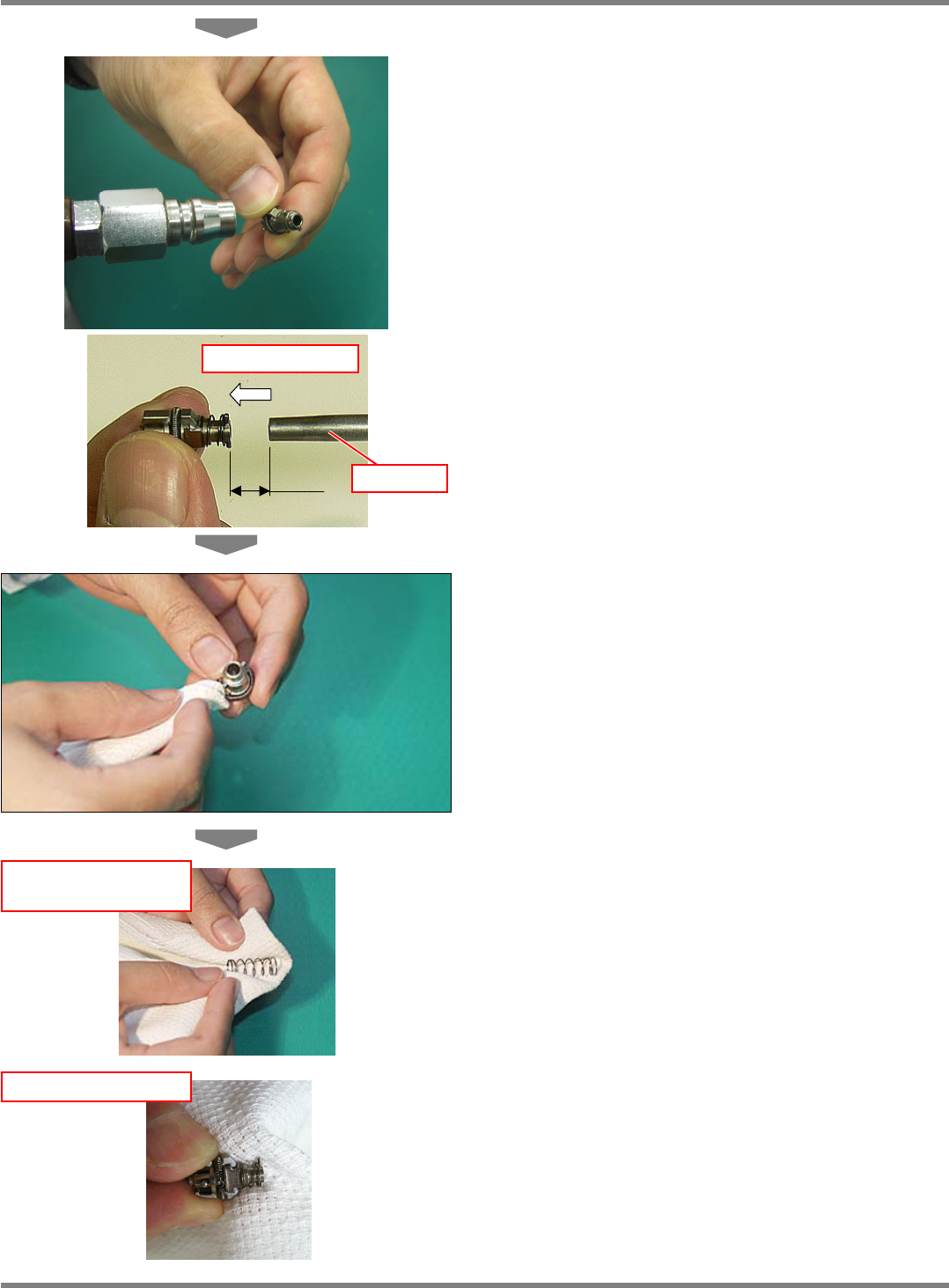

3
用气枪吹净吸嘴座锥形面、夹具爪、夹
具爪压紧弹簧以及过滤器的污垢。
∗
在清扫过滤器时，气枪的尖端请从远离吸嘴座
1.5 cm
的位置上，按照左图箭头所示方向大约
吹气
10
秒钟。
(
气压为
0.49 MPa
时
)
4
用棉纱布将吸嘴座外部的污垢擦拭干
净。
5
用棉纱布将吸嘴缓冲弹簧上的污垢擦
拭干净。
∗
弹簧发生变形时请加以更换。如果使用变形的
弹簧，会引起吸嘴座摺动不良，发生吸着错误
或实装错误。并且，有时会导致吸嘴座无法拆
卸，此时需进行吸头分解修理。
∗
将弹簧设置于吸嘴座上时，请确实压到底部。
另外，请注意作业中的丢失。
∗
16
吸嘴吸头是吸头座一体型，因不能拆卸，请
整体擦拭。
4Z4C-515P
12
吸嘴吸头、
8
吸嘴吸头
时
16
吸嘴吸头时
1.5 cm
气枪
吹气方向
NPM-D
维修篇
4.2
吸嘴座的清扫
EJM1DC-MB-04M-00 Page 4-11
B)
吸嘴座轴的清扫

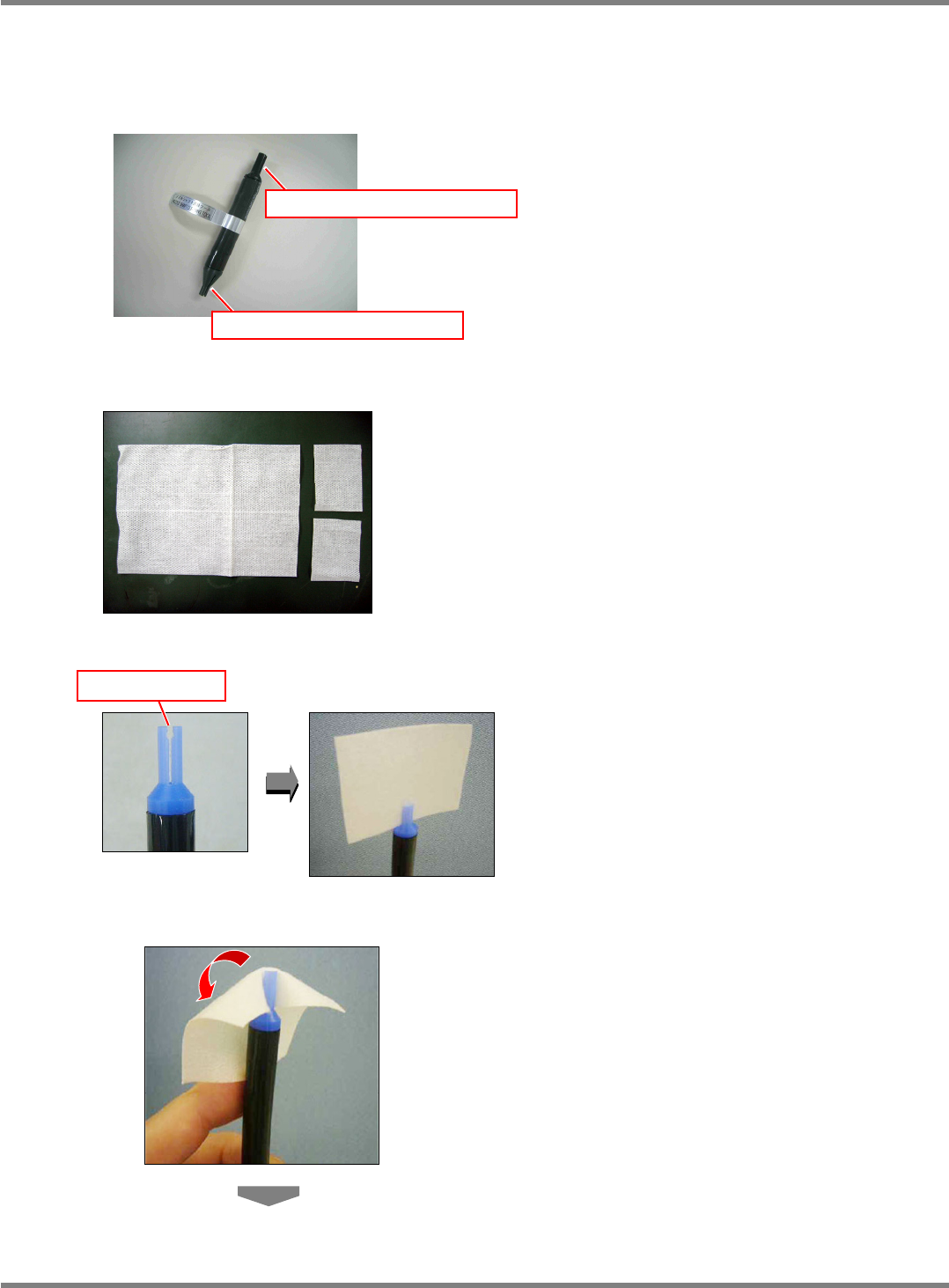

请按照以下说明，进行吸嘴清扫工具的准备作业。
1
准备吸嘴座轴清扫工具和清扫用清洁
纸。
∗
为了将清洁纸卷绕在工具上，请将清洁纸切好
合适的大小。
(
约
40 mm
×
50 mm)
2
使将清扫用清洁纸夹至工具尖端的插
槽部。
∗
8
吸嘴和
12
吸嘴请使用
φ
5
侧；16 吸嘴请使用
φ
4
侧。
3
将清洁纸的上部往下折回。
8
吸嘴、
12
吸嘴清扫侧
(
φ
5)
16
吸嘴清扫侧
(
φ
4)
[
吸嘴座轴清扫工具
]
4X3C-419P
[
清洁纸
]
EJM8A-028P
插槽部
EJM8A-027P
EJM8A-029P
