NPM-D 维修篇 4.2 吸嘴座的清扫 Page 4-14 EJM1DC-MB-04M-00 B) 吸嘴配置的确认 请确认安装吸嘴座的位置。 根据有无吸嘴交换器 ( 选购件 ) 显示画面和作业步骤也有所不同 。 1 按 。 2 按 。 3 按 。 4 选择工作台。 5 确认吸嘴配置。 ChangeNozz leSet-01C00 3 2 1 4
NPM-D
维修篇
4.2
吸嘴座的清扫
EJM1DC-MB-04M-00 Page 4-13
4.
吸嘴配置的确认和安装
A)
将吸嘴
(
选购件
)
安装到吸嘴座上
1
把吸嘴安装到吸嘴座上。
∗
请握住吸嘴反射板的边缘，如左图所示水平按
进去。
∗
如下图所示，安装方法不正确时会造成夹具爪
脱落。
<
安装吸嘴的不良方法
>
444C-407E
夹具爪
吸嘴
夹具爪压紧弹簧
吸嘴座
NPM-D
维修篇
4.2
吸嘴座的清扫
Page 4-14 EJM1DC-MB-04M-00
B)
吸嘴配置的确认
请确认安装吸嘴座的位置。
根据有无吸嘴交换器
(
选购件
)
显示画面和作业步骤也有所不同。
1
按
。
2
按
。
3
按
。
4
选择工作台。
5
确认吸嘴配置。
ChangeNozzleSet-01C00
3
2
1
4
NPM-D
维修篇
4.2
吸嘴座的清扫
EJM1DC-MB-04M-00 Page 4-15

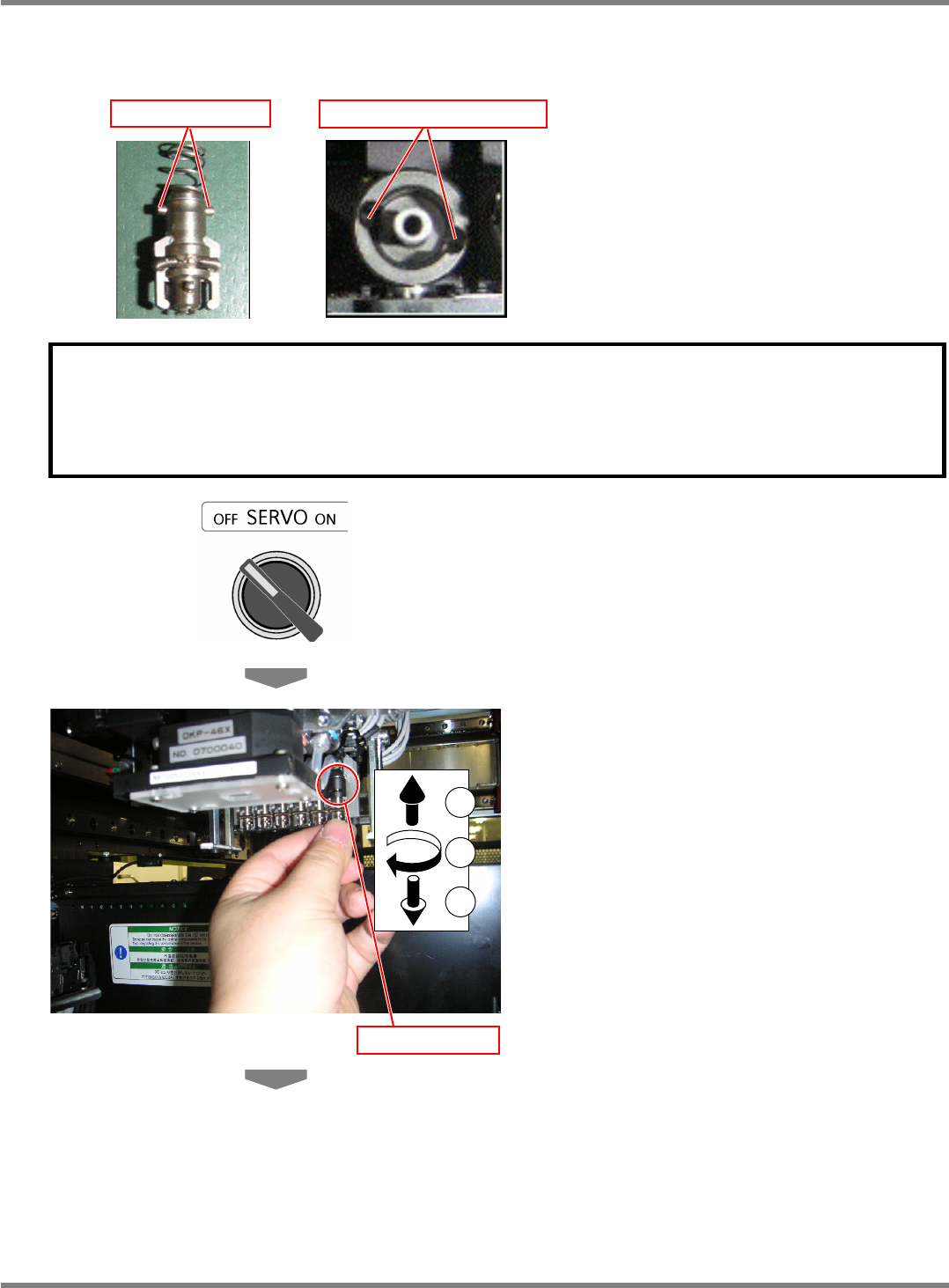

C)
将吸嘴座安装在移载吸头上
在插进时请将吸嘴座的定位突起部对准移载吸头的定位槽。
要求
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作业
时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的
供电。
)
1
将伺服开关置于
OFF
。
2
打开安全盖。
3
将吸嘴座垂直提起，安装在移载吸头
上。此时需要注意避免吸嘴缓冲弹簧弹
出来。
∗
在无弹簧的状态下将吸嘴座组装到机器上，这
时应确认吸嘴座因自重作用已降落到最下位置
后再安装。
4
将吸嘴座按顺时针方向转。
∗
16
吸嘴吸头为弹簧一体型，在弹簧不能推入的
地方，请确认因自重作用落下至最下位置后再
安装。
5
在不能再转的位置处边确认定位突起
部可以进入固定槽内，边放手。
移载吸头的定位槽
定位突起部
3
4
5
固定槽
