NPM-D
维修篇
4.2
吸嘴座的清扫
Page 4-22 EJM1DC-MB-04M-00
4.
拼接轴滑动面的清扫
A)
拼接轴的清扫
1
将吸嘴座轴清扫用工具插进轴，向吸嘴
旋转方向拧转
2 ~ 3
次。
∗
如果无尘纸脏污，请更换。
B)
研磨作业
1
用没有握持治具的手按住轴的外周，一
边慢慢地向左右旋转
Z
轴的轴外周清
扫用治具，一边插进轴。
∗
请不要强硬地插进。否则有可能会导致治具凝
固而无法拔出。
2
治具插到顶头后，拔下治具。
NPM-D
维修篇
4.2
吸嘴座的清扫
EJM1DC-MB-04M-00 Page 4-23

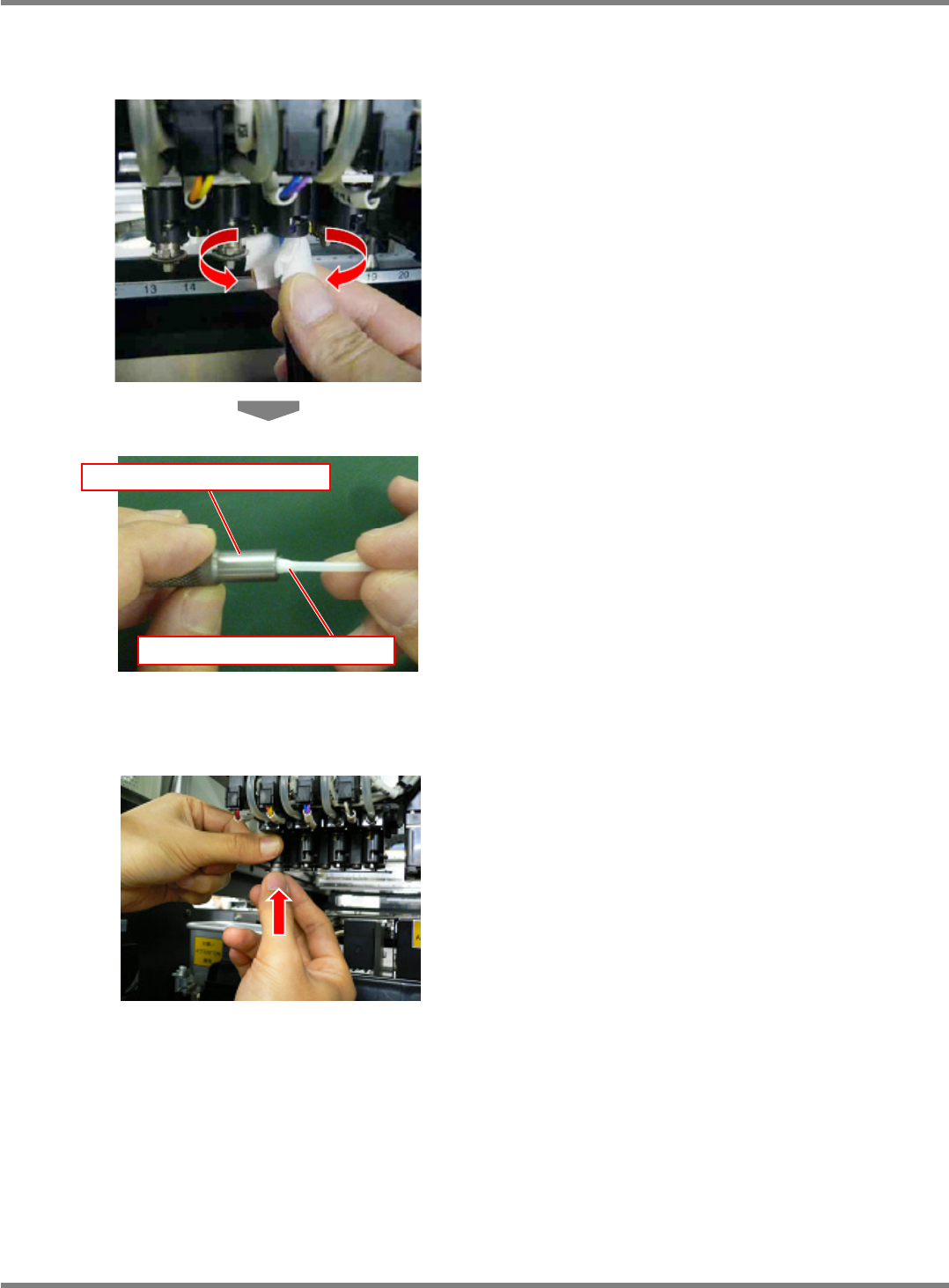

C)
拼接轴与清扫用治具的清扫
在研磨作业下，清扫附着在轴、清扫用治具上的脏污。
1
将吸嘴座轴清扫用工具插进轴后，向吸
嘴旋转方向拧转
2 ~ 3
次。
∗
如果无尘纸脏污，请更换。
2
用蘸了酒精的棉棒擦拭
Z
轴的轴外周
清扫用治具。
D)
确认作业
1
用没有握持治具的手按住轴的外围，确
认
Z
轴的轴外周清扫用治具可顺畅地
插进轴。
∗
如果发现堵塞，则请反复作业
B)
研磨作业
~
作
业
D)
确认作业的步骤，直到治具可以顺畅地插
进。
∗
请不要强硬地插进。否则有可能会导致治具凝
固而无法拔出。
Z
轴的轴外周清扫用治具
蘸了酒精的棉棒
NPM-D
维修篇
4.2
吸嘴座的清扫
Page 4-24 EJM1DC-MB-04M-00
5.
吸嘴座滑动面的清扫
A)
清扫用治具的清扫
1
用蘸了酒精的棉纱布擦拭吸嘴座内径
清扫用治具。
B)
研磨作业
1
用一支手牢固握住吸嘴座，然后用另一
支手将吸嘴座内径清扫用治具深深插
进吸嘴座。
2
在按住吸嘴座内径清扫用治具的状态
下，向左右旋转数次。
∗
在作业中，有时吸嘴座的夹紧卡爪或弹簧会脱
落，为了防止零件的丢失，建议如左照片所示
使用棉纱布。
蘸了酒精的棉纱布
吸嘴座内径清扫用治具
吸嘴座内径清扫用治具
棉纱布
吸嘴座
1
2
