NPM-D 维修篇 4.9 校正治具的清扫 ( 选购件 ) EJM1DC-MB-04M -00 Page 4-41 4.9 校正治具的清扫 ( 选购件 ) 使用工具 吹气毛刷 需要时间 [min] 1 1 将伺服开关置于 OFF 。 2 打开安全盖。 3 用吹气毛刷清扫校正板。 ∗ 取出校正支架后，放到设备外面。然 后用附属 的吹气毛刷除去灰色的丙烯校正板、 浅色的丙 烯校正板和玻璃校正板上的灰尘。 ∗ 清扫后将矫正支架安装回原来的位置…

100%1 / 528
NPM-D
维修篇
4.8
垂直线性照相机的清扫
(
选购件
)
Page 4-40 EJM1DC-MB-04M-00
4.8
垂直线性照相机的清扫
(
选购件
)
使用工具
棉纱布等
需要时间
[min]
1
灰尘附着于投光部、受光部的玻璃上，是元件厚度计测错误的主要原因。请定期清洁玻璃。
1
将伺服开关置于
OFF
。
2
打开安全盖。
3
用棉纱布擦拭垂直线性照相机投光部、
受光部的玻璃。
∗
请横向擦拭。
∗
清洁玻璃罩时请使用柔软棉纱布。并请注意，
不要损伤玻璃罩的表面。损伤玻璃罩将有可能
导致不能正常计测元件厚度。
4
关闭安全盖。
5
将伺服开关置于
ON
。
投光部玻璃
受光部玻璃
NPM-D
维修篇
4.9
校正治具的清扫
(
选购件
)
EJM1DC-MB-04M-00 Page 4-41
4.9
校正治具的清扫
(
选购件
)
使用工具
吹气毛刷
需要时间
[min]
1
1
将伺服开关置于
OFF
。
2
打开安全盖。
3
用吹气毛刷清扫校正板。
∗
取出校正支架后，放到设备外面。然后用附属
的吹气毛刷除去灰色的丙烯校正板、浅色的丙
烯校正板和玻璃校正板上的灰尘。
∗
清扫后将矫正支架安装回原来的位置。
∗
校正板的表面容易留下划痕，并容易脏污。因
此请注意不要用手直接碰触校正板表面。
4
关闭安全盖。
5
将伺服开关置于
ON
。

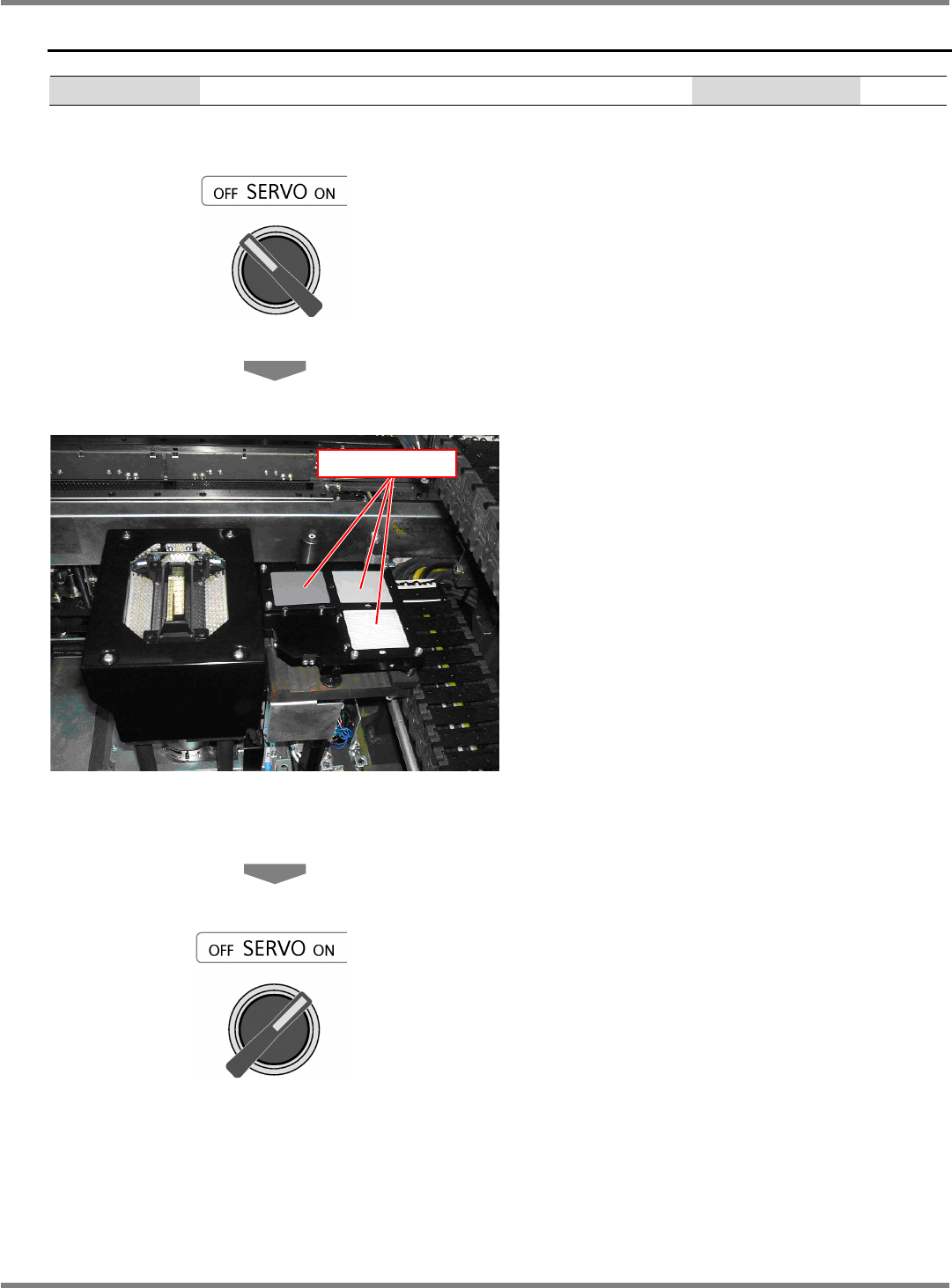

校正板
NPM-D
维修篇
4.10
试点胶板的清扫、检查
(
选购件
)
Page 4-42 EJM1DC-MB-04M-00
4.10
试点胶板的清扫、检查
(
选购件
)
使用工具
-----
需要时间
[min]
2
要求
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作业
时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的
供电。
)
为保证正常点胶量的回送，请清扫点胶板。
试点胶板的磨光面沾有脏污，会引起机器错误识别粘合剂的点胶状态，而导致点胶量的回送不能正常进行。

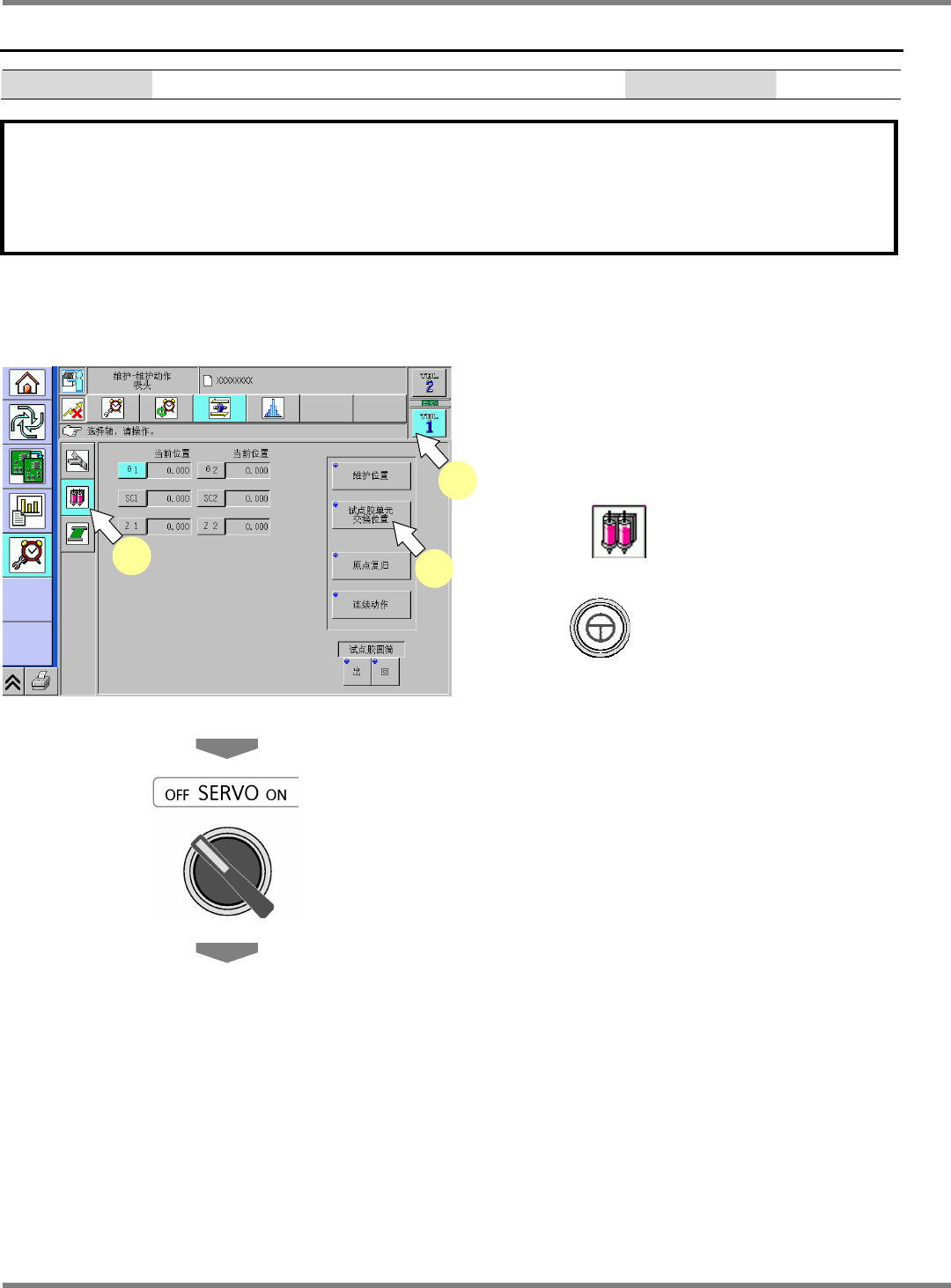

1
使
<
维护
>
画面显示。
2
选择工作台。
3
选择
。
4
按
+
[
试点胶单元交换位置
]
。
•
点胶头移动到更换位置。
5
将伺服开关置于
OFF
。
6
打开安全盖。
DispenseMainteHeadMoving-01C00
3
2
4
