NPM-D 维修篇 4.11 基板支撑块 ( 自动更换用 ) ( 选购件 ) 的清扫 EJM1DC-MB-04M -00 Page 4-45 1 按 。 2 按 。 3 按 。 4 按 + [ 更换开始 ] 。 5 按 + [ 执行 ] 。 • 基板支撑块 ( 自动更换用 ) 将上升。 6 拆卸下交换台车、供料器工作台盖。 7 将伺服开关置于 OFF 。 8 打开安全盖。 9 用棉纱布盖住线性照相机。 ∗ 以防在作业中脏物进入照相机镜头…

100%1 / 528
NPM-D
维修篇
4.11
基板支撑块
(
自动更换用
) (
选购件
)
的清扫
Page 4-44 EJM1DC-MB-04M-00
4.11
基板支撑块
(
自动更换用
) (
选购件
)
的清扫
使用工具
棉纱布等
需要时间
[min]
10
要求
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作业
时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的
供电。
)
请按照下述步骤清扫基板支撑块
(
自动更换用
)
。如果掉落进脏物，将会造成基板支撑块
(
自动更换用
)
的安装不良，从而导致基板的破损。
∗
在前面进行本项作业。
∗ 在进行维护作业时有必要拆卸供料器工作台盖和交换台车
(
选购件
)
。
(
“2.2
交换台车
(
选购件
)
的拆卸和安装、
2.3
供料器工作台盖的拆卸和安装
”)
关于基板支撑块
(
自动更换用
)
的配置
在单轨模式与双轨模式下，基板支撑块
(
自动更换用
)
的配置位置如下图所示。在安装基板支撑块
(
自
动更换用
)
时，请注意所选择的轨道模式。
基板支撑块
型号
/
支撑块数
支撑块配置图
(
背面
)
前面、轨道
1
用
N610144181AA
(
支撑块数
: 1
个
)
后面、轨道
2
用
N610144182AA
(
支撑块数
: 2
个
)
∗
如果错误地安装了前面、背面的基板支撑块，则将无法变更到单轨模式的配置。
后面
前面
单轨模式的配置
前面
轨道
2
轨道
1
双轨模式的配置
前面
NPM-D
维修篇
4.11
基板支撑块
(
自动更换用
) (
选购件
)
的清扫
EJM1DC-MB-04M-00 Page 4-45
1
按
。
2
按
。
3
按
。
4
按
+ [
更换开始
]
。
5
按
+ [
执行
]
。
•
基板支撑块
(
自动更换用
)
将上升。
6
拆卸下交换台车、供料器工作台盖。
7
将伺服开关置于
OFF
。
8
打开安全盖。
9
用棉纱布盖住线性照相机。
∗
以防在作业中脏物进入照相机镜头。
ChangePinUnitChange-27C00
2
4
1
3
ChangePinUnitChange-29C00
5
NPM-D
维修篇
4.11
基板支撑块
(
自动更换用
) (
选购件
)
的清扫
Page 4-46 EJM1DC-MB-04M-00

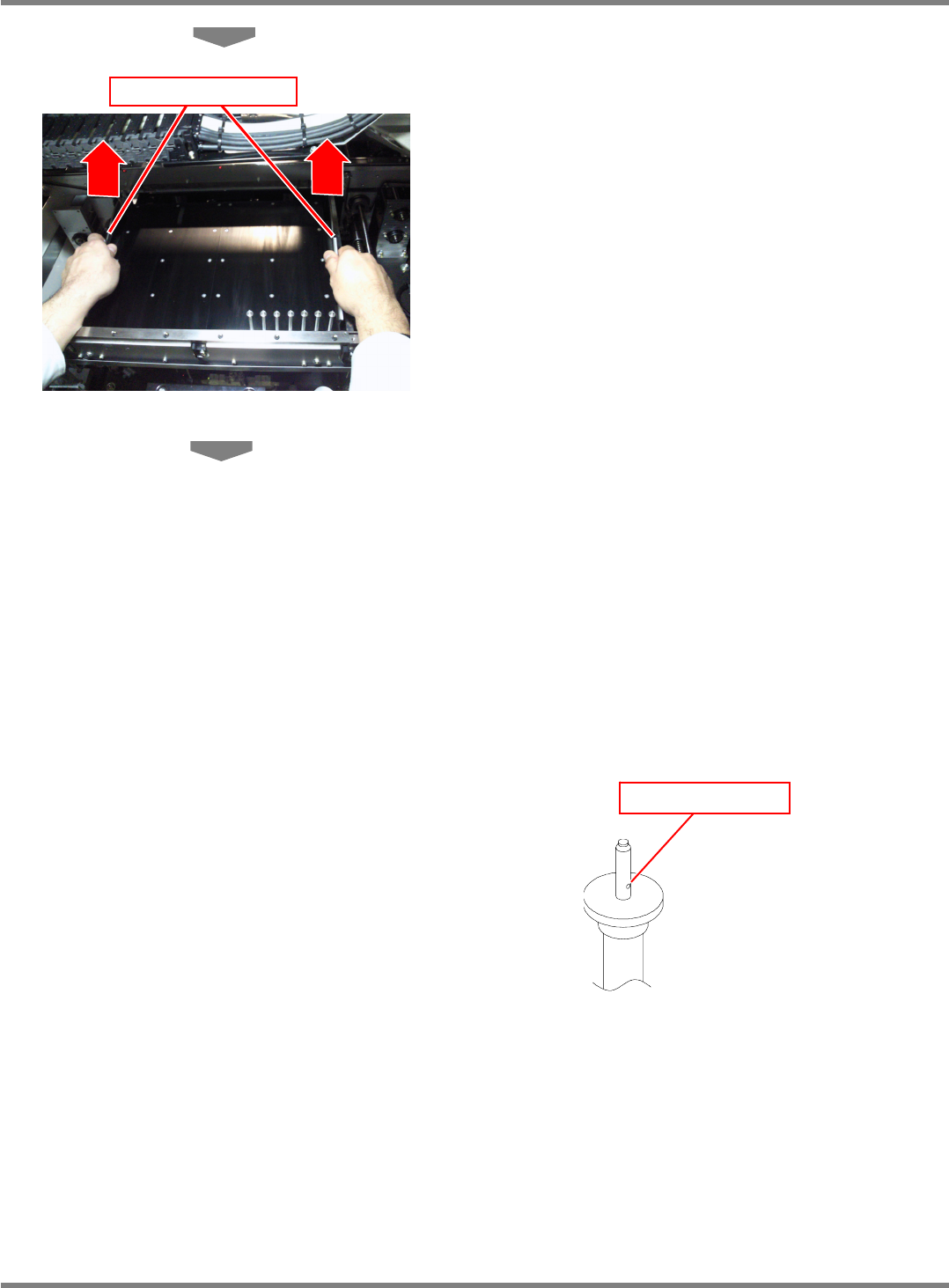

10
提起左右的取出杆后，取出基板支撑块
(
自动更换用
)
。
∗
请用双手慢慢提起。
∗
请小心不要让脏物掉落、碰撞到线性照相机
(LED
照明
)
上。
∗
请将轨道
1
、轨道
2
都取出。
11
清扫基板支撑块
(
自动更换用
)
。
∗
基板支撑块
(
自动更换用
)
的上面，请用蘸了酒精
的棉纱布擦拭。
∗
请小心操作，以防锐利的物体划伤基板支撑块
(
自动更换用
)
上面的镀层。
∗
请同时确认支撑销
(
自动更换用
)
的状态。如果支
撑销的尖端附着焊丝，请用棉纱布擦拭干净。
∗
请勿使支撑销
(
自动更换用
)
受到掉落等强力冲
击。否则会导致变形。另外，请勿使用变形的
支撑销
(
自动更换用
)
。
∗
请注意不要让支撑销
(
自动更换用
)
的吸引孔发
生堵塞。
取出杆
吸引孔
