NPM-D 维修篇 4.11 基板支撑块 ( 自动更换用 ) ( 选购件 ) 的清扫 EJM1DC-MB-04M -00 Page 4-47 12 将基板支撑块 ( 自动更换用 ) 设置到原来 的位置上。 ∗ 在设置之际，请注意不要产生倾斜。 ∗ 在设置之际，请小心不要让支撑销碰 触到轨道 等部位。 ∗ 在设置好基板支撑块后，请尝试向弹 簧侧按压 支撑销，并以目视确认支撑销已被按 压到弹簧 销上。 13 取下在步骤 9. 所覆盖到线性照…

100%1 / 528
NPM-D
维修篇
4.11
基板支撑块
(
自动更换用
) (
选购件
)
的清扫
Page 4-46 EJM1DC-MB-04M-00
10
提起左右的取出杆后，取出基板支撑块
(
自动更换用
)
。
∗
请用双手慢慢提起。
∗
请小心不要让脏物掉落、碰撞到线性照相机
(LED
照明
)
上。
∗
请将轨道
1
、轨道
2
都取出。
11
清扫基板支撑块
(
自动更换用
)
。
∗
基板支撑块
(
自动更换用
)
的上面，请用蘸了酒精
的棉纱布擦拭。
∗
请小心操作，以防锐利的物体划伤基板支撑块
(
自动更换用
)
上面的镀层。
∗
请同时确认支撑销
(
自动更换用
)
的状态。如果支
撑销的尖端附着焊丝，请用棉纱布擦拭干净。
∗
请勿使支撑销
(
自动更换用
)
受到掉落等强力冲
击。否则会导致变形。另外，请勿使用变形的
支撑销
(
自动更换用
)
。
∗
请注意不要让支撑销
(
自动更换用
)
的吸引孔发
生堵塞。
取出杆
吸引孔
NPM-D
维修篇
4.11
基板支撑块
(
自动更换用
) (
选购件
)
的清扫
EJM1DC-MB-04M-00 Page 4-47
12
将基板支撑块
(
自动更换用
)
设置到原来
的位置上。
∗
在设置之际，请注意不要产生倾斜。
∗
在设置之际，请小心不要让支撑销碰触到轨道
等部位。
∗
在设置好基板支撑块后，请尝试向弹簧侧按压
支撑销，并以目视确认支撑销已被按压到弹簧
销上。
13
取下在步骤
9.
所覆盖到线性照相机上
的棉纱布。
14
关闭安全盖。
15
将伺服开关置于
ON
。
16
安装供料器工作台盖、交换台车。
弹簧销
NPM-D
维修篇
4.11
基板支撑块
(
自动更换用
) (
选购件
)
的清扫
Page 4-48 EJM1DC-MB-04M-00

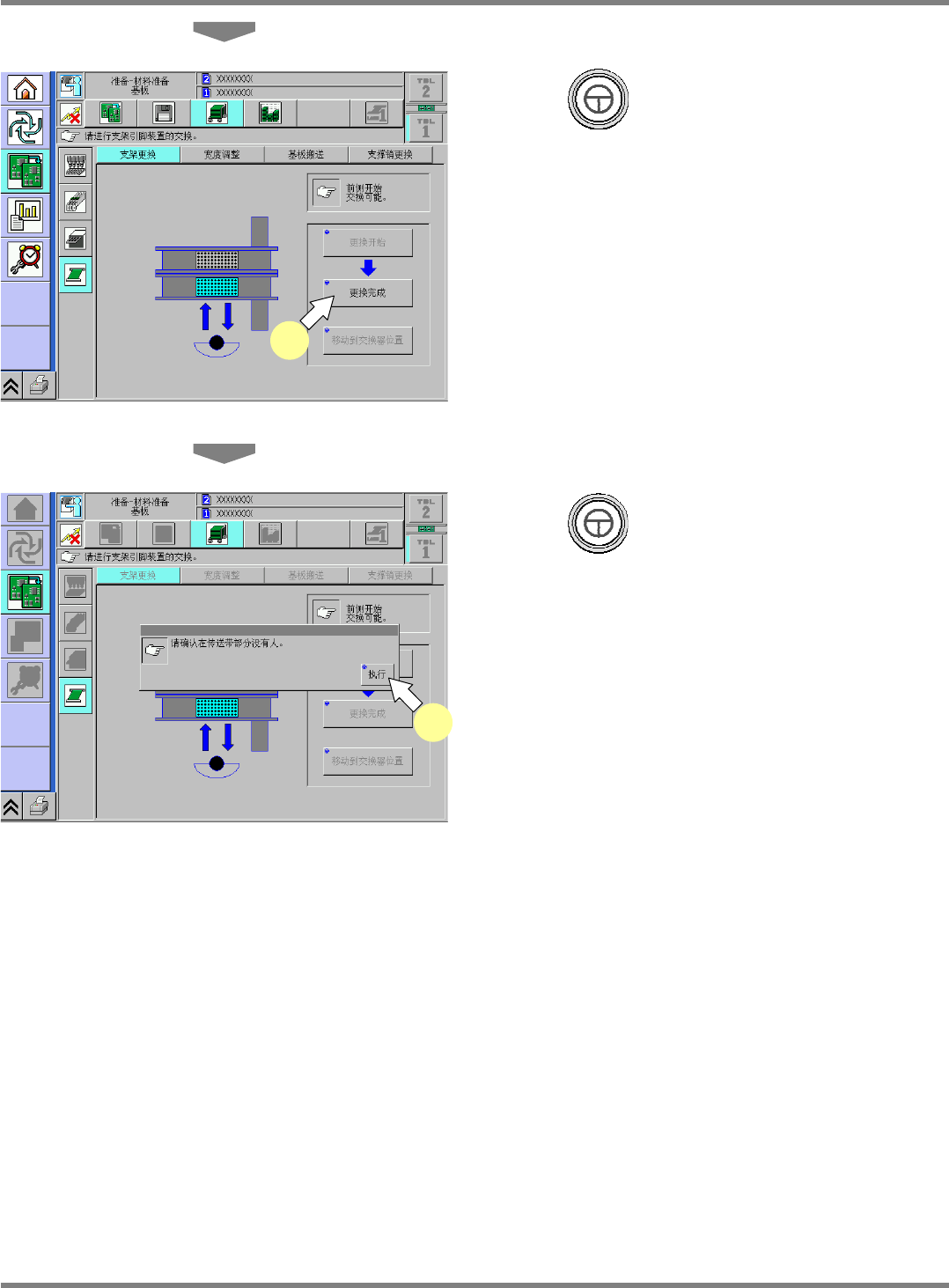

17
按
+ [
更换完毕
]
。
18
按
+ [
执行
]
。
•
基板支撑块
(
自动更换用
)
将会下降到原点。
ChangePinUnitChange-29C00
18
ChangePinUnitChange-28C00
17
