NPM-D 维修篇 5.3 XY 装置的供给润滑脂 EJM1DC-MB-05M -00 Page 5-9 9 用干净的棉纱布擦去附着在 X 轴线性 导轨， 以及 Y 轴线性导轨上的旧的润滑 脂。 X 轴线性导轨 Y 轴线性导轨
NPM-D
维修篇
5.3 XY
装置的供给润滑脂
Page 5-8 EJM1DC-MB-05M-00
5.3 XY
装置的供给润滑脂
使用工具
润滑脂枪、棉纱布
需要时间
[min]
20
通知
在进行此作业前，请务必阅读
“
关于直线马达的使用
”
。
请按照如下顺序，对
XY
装置的线性导轨注油。
∗ 维护作业时有必要卸下供料器工作台盖和交换台车
(
选购件
)
。
(
“2.2
交换台车
(
选购件
)
的拆卸和安装、
2.3
供料器工作台盖的拆卸和安装
”)
∗ 未设定生产数据的情况下，请事先设定生产数据。
1
使维修动作画面显示出来。
2
选择
。
3
选择工作台。
4
按
+ [
维护位置
]
。
5
卸下交换台车。
6
将伺服开关置于
OFF
。
7
打开安全盖。
8
卸下供料器工作台盖。
DualMainteXYMoving-01C50
2
3
4
NPM-D
维修篇
5.3 XY
装置的供给润滑脂
EJM1DC-MB-05M-00 Page 5-9
9
用干净的棉纱布擦去附着在
X
轴线性
导轨，以及
Y
轴线性导轨上的旧的润滑
脂。
X
轴线性导轨
Y
轴线性导轨
NPM-D
维修篇
5.3 XY
装置的供给润滑脂
Page 5-10 EJM1DC-MB-05M-00
10
在
X
轴线性导轨上，从润滑脂注入口供
给润滑脂。
∗
请按照如下顺序为
a ~ d
的
4
处润滑脂注入口分
别进行供给润滑脂。
1.
以压出
1/4 (
约
0.25 cm
3
)
为标准供给润滑
脂。
2.
移动
X
轴约
100 mm
。
3.
以压出
1/4 (
约
0.25 cm
3
)
为标准供给润滑
脂。
∗
为防止润滑脂掉落到识别装置的玻璃面上，请
事先将
X
轴移动到供给部方向再进行作业。
∗
供给润滑脂量
:
供给润滑脂合计到压出
1/2 (
约
0.5 cm
3
)
为止
关于详细内容，请参照
“2.1
润滑脂筒的安装和使
用方法
”
。
∗
使用润滑脂
: LCG100
∗
手够不着润滑脂注入口的情况下，请客户准备
作业台。

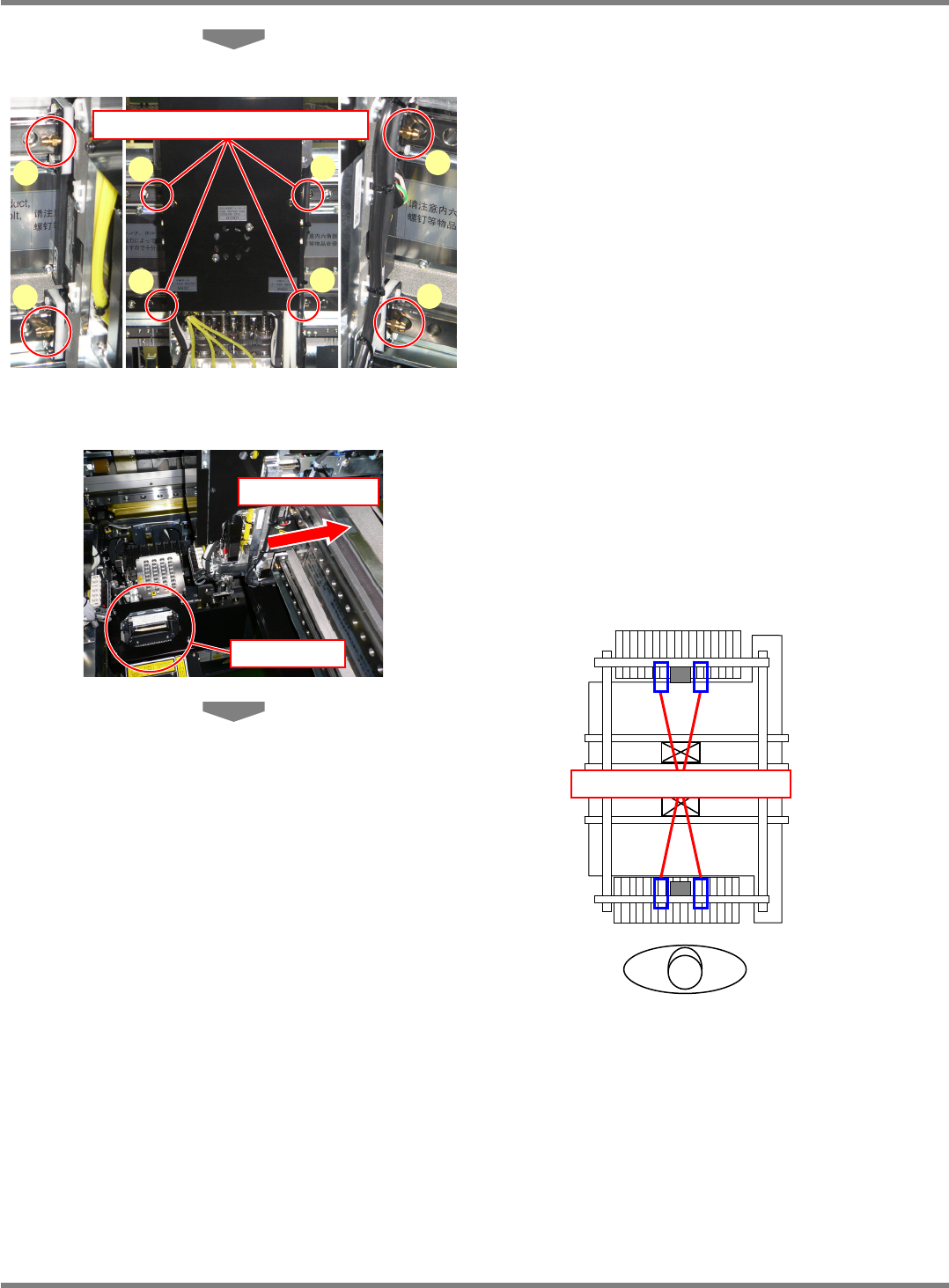

润滑脂注入口位置
线性导轨用润滑脂注入口
a
b
c
d
a
c
b
d
供给部的方向
识别装置
