NPM-D 维修篇 5.5 吸嘴 ( 选购件 ) 和吸嘴交换器 ( 选购件 ) 的清扫 Page 5-24 EJM1DC-MB-05M-00 3. 清扫 A) 清扫吸嘴 通知 为了稳定地吸着芯片， 应对吸嘴尖端的磨损、 变形状况进行确认。 当吸嘴的尖端部位出 现下图所示状态时，有必要更换吸嘴。请在清扫吸嘴时进行确认。 吸嘴尖端的磨损 吸嘴尖端的破裂 4X3C-405E 4X3C-406E 1 用气枪吹掉吸嘴空气路径上的灰尘。 ∗ 请对着…
NPM-D
维修篇
5.5
吸嘴
(
选购件
)
和吸嘴交换器
(
选购件
)
的清扫
EJM1DC-MB-05M-00 Page 5-23
B)

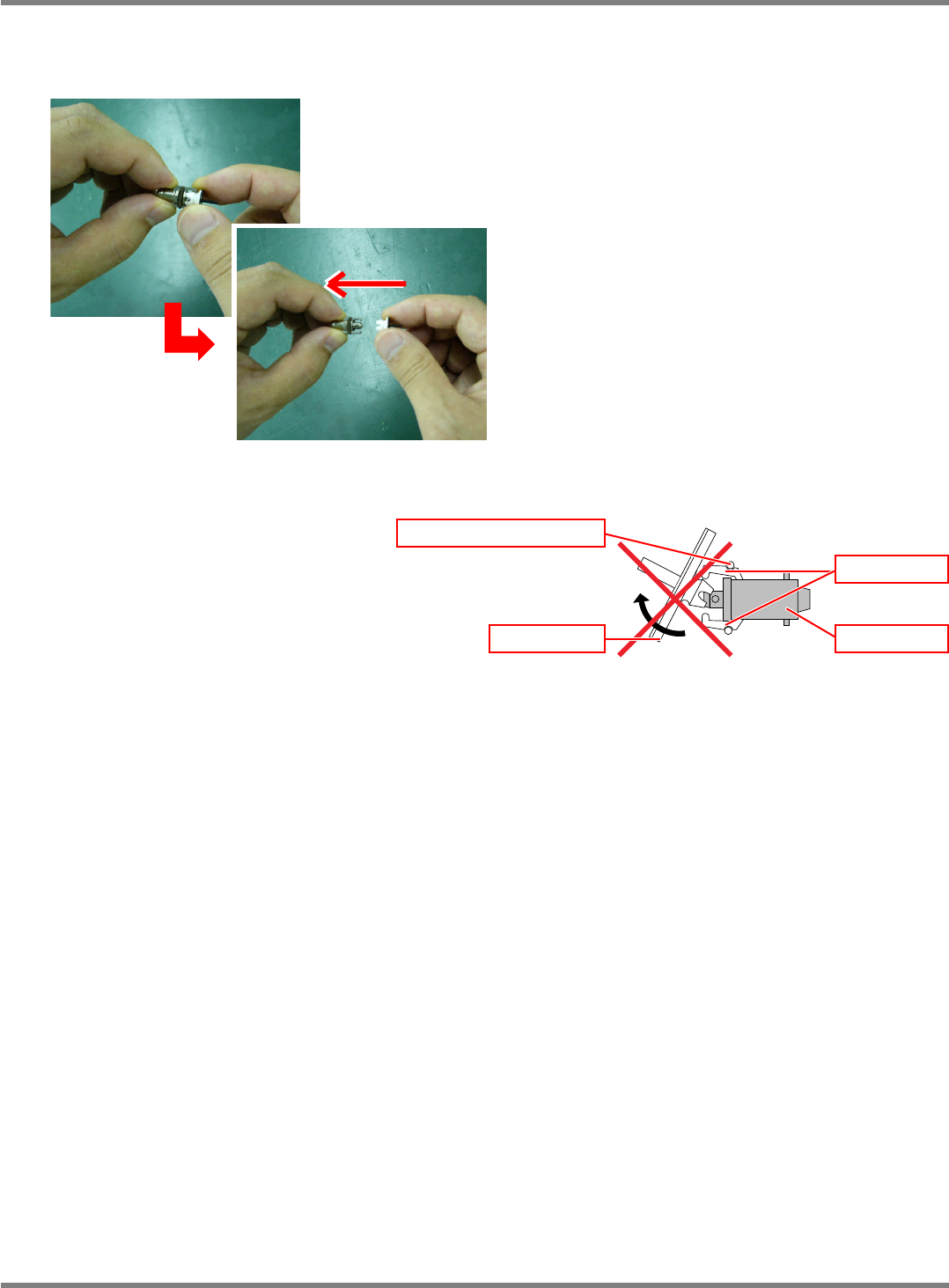

从吸嘴座上卸下吸嘴
1
将吸嘴座和吸嘴分离。
∗
请握住吸嘴反射板的边缘，如左图所示把吸嘴
座水平拔出。
∗
如下图所示，拔出方法不正确时会造成夹具爪
脱落。
<
拆卸吸嘴的不良方法
>
444C-406E
夹具爪
吸嘴
夹具爪压紧弹簧
吸嘴座
NPM-D
维修篇
5.5
吸嘴
(
选购件
)
和吸嘴交换器
(
选购件
)
的清扫
Page 5-24 EJM1DC-MB-05M-00
3.
清扫
A)

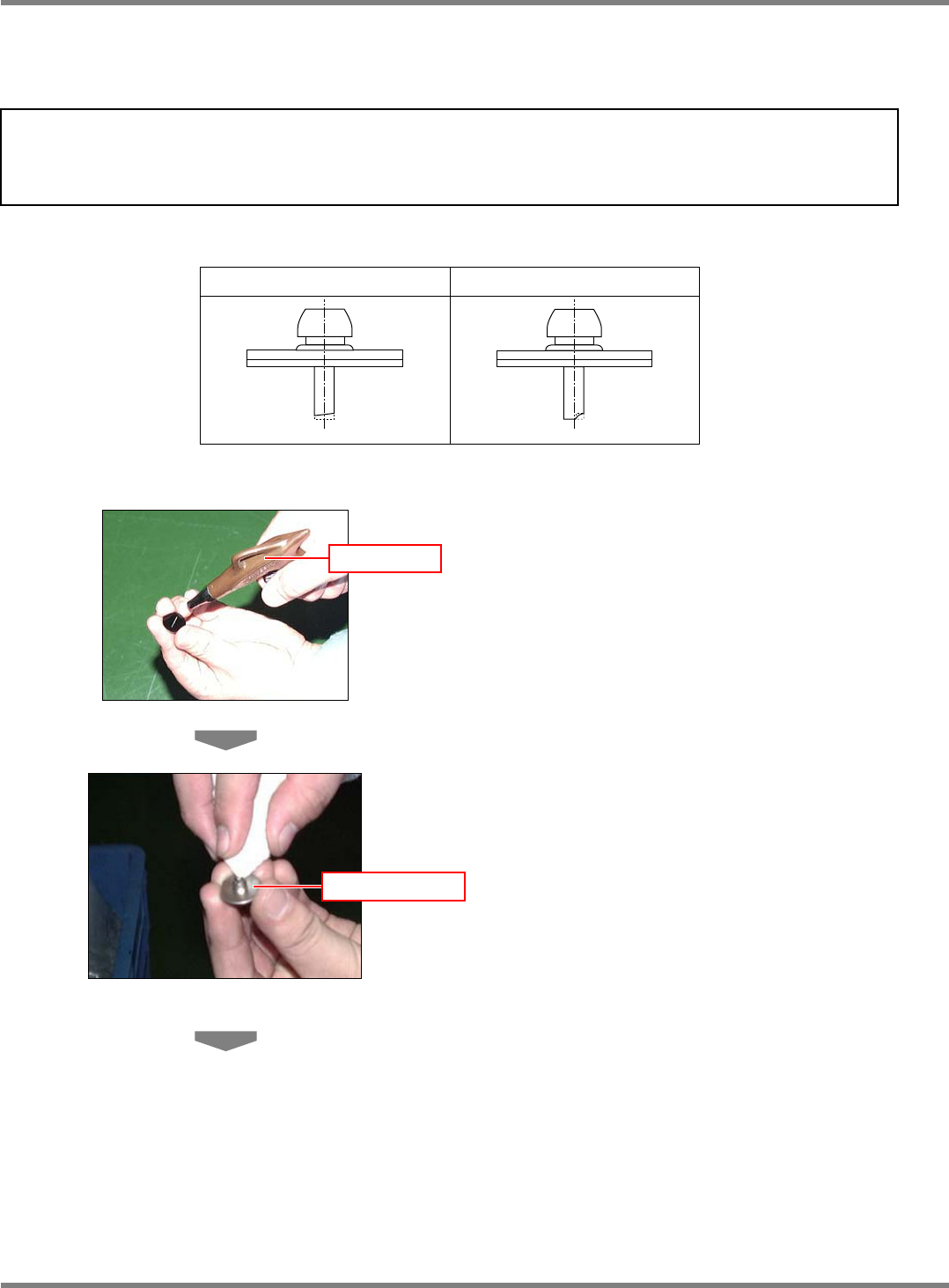

清扫吸嘴
通知
为了稳定地吸着芯片，应对吸嘴尖端的磨损、变形状况进行确认。当吸嘴的尖端部位出
现下图所示状态时，有必要更换吸嘴。请在清扫吸嘴时进行确认。
吸嘴尖端的磨损
吸嘴尖端的破裂
4X3C-405E
4X3C-406E
1
用气枪吹掉吸嘴空气路径上的灰尘。
∗
请对着吸嘴尖端向里吹气。这时，请注意勿让
气枪碰到吸嘴尖端。否则，有吸嘴尖端会发生
破损、变形的危险。
2
用棉纱布擦拭吸嘴锥形面及吸嘴凸缘
上面
(2D
代码部
)
。
∗
擦拭时请使用纤维不易脱落的棉纱布。
444C-410P
气枪
444C-411P
吸嘴锥形面
NPM-D
维修篇
5.5
吸嘴
(
选购件
)
和吸嘴交换器
(
选购件
)
的清扫
EJM1DC-MB-05M-00 Page 5-25
3
用棉纱布擦拭吸嘴尖端部
(
吸嘴部位
)
。
4
用棉纱布擦拭吸嘴反射板。
∗
这时绝对不要使用溶剂。否则，吸嘴反
射板会发生变色、变形、粘着剥落。
∗
对吸嘴进行超音波洗净时，只能对吸嘴
的先端部进行。如果对吸嘴整体进行超
音波洗净，会导致吸嘴反射板的腐蚀，
是造成芯片识别错误的原因。
5
用吸嘴清扫销清扫吸嘴内部。
∗
从吸嘴上侧
(
柄侧
)
将吸嘴清扫销插入，排出积
存在吸嘴内部的污垢。
444C-413P
吸嘴反射板
444C-412P
吸嘴尖端部
4Z4C-435E
吸嘴清扫销
