NPM-D 维修篇 5.5 吸嘴 ( 选购件 ) 和吸嘴交换器 ( 选购件 ) 的清扫 Page 5-26 EJM1DC-MB-05M-00 使用吸嘴超音波洗净装置的洗净方法 使用超音波洗净装置进行吸嘴洗净， 与使用清扫销进行吸嘴清扫 的方法相比，可在更短时间 内得到效果。 ∗ 关于超音波洗净装置，请向本公司咨 询。 吸嘴超音波洗净装置 ( 型号 : N510016591 AA) [ 吸嘴洗净方法 ] 1 将托盘板设置在吸嘴洗净铁框…
NPM-D
维修篇
5.5
吸嘴
(
选购件
)
和吸嘴交换器
(
选购件
)
的清扫
EJM1DC-MB-05M-00 Page 5-25
3
用棉纱布擦拭吸嘴尖端部
(
吸嘴部位
)
。
4
用棉纱布擦拭吸嘴反射板。
∗
这时绝对不要使用溶剂。否则，吸嘴反
射板会发生变色、变形、粘着剥落。
∗
对吸嘴进行超音波洗净时，只能对吸嘴
的先端部进行。如果对吸嘴整体进行超
音波洗净，会导致吸嘴反射板的腐蚀，
是造成芯片识别错误的原因。
5
用吸嘴清扫销清扫吸嘴内部。
∗
从吸嘴上侧
(
柄侧
)
将吸嘴清扫销插入，排出积
存在吸嘴内部的污垢。
444C-413P
吸嘴反射板
444C-412P
吸嘴尖端部
4Z4C-435E
吸嘴清扫销
NPM-D
维修篇
5.5
吸嘴
(
选购件
)
和吸嘴交换器
(
选购件
)
的清扫
Page 5-26 EJM1DC-MB-05M-00
使用吸嘴超音波洗净装置的洗净方法
使用超音波洗净装置进行吸嘴洗净，与使用清扫销进行吸嘴清扫的方法相比，可在更短时间内得到效果。
∗
关于超音波洗净装置，请向本公司咨询。
吸嘴超音波洗净装置
(
型号
: N510016591AA)
[
吸嘴洗净方法
]
1

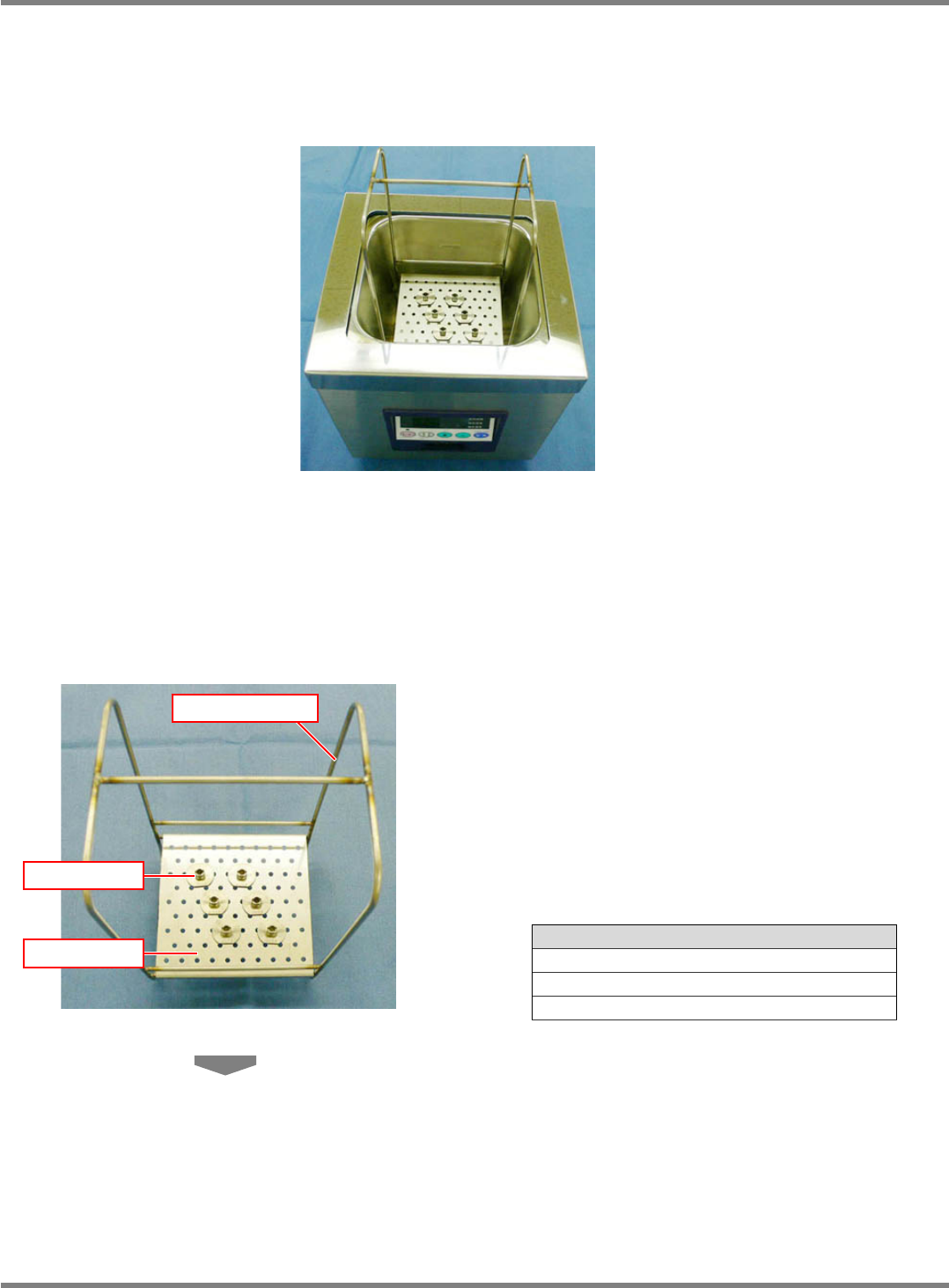

将托盘板设置在吸嘴洗净铁框子上。
∗
请按照左图设置吸嘴。
∗
此时，请使吸嘴尖端部朝着下方设置。
∗
吸嘴洗净铁框子可设为二种高度。
∗
托盘板的安装孔有两种，请根据吸嘴的长度和
形状选择高度和安装孔。
型号
吸嘴洗净铁框子
: 1998114111
托盘板
(
φ
3.2 mm)
: 1998114112
托盘板
(
φ
5.1 mm)
: 1998114113
EJM6A-480P
EJM6A-481P
吸嘴洗净铁框子
吸嘴
托盘板
NPM-D
维修篇
5.5
吸嘴
(
选购件
)
和吸嘴交换器
(
选购件
)
的清扫
EJM1DC-MB-05M-00 Page 5-27
2

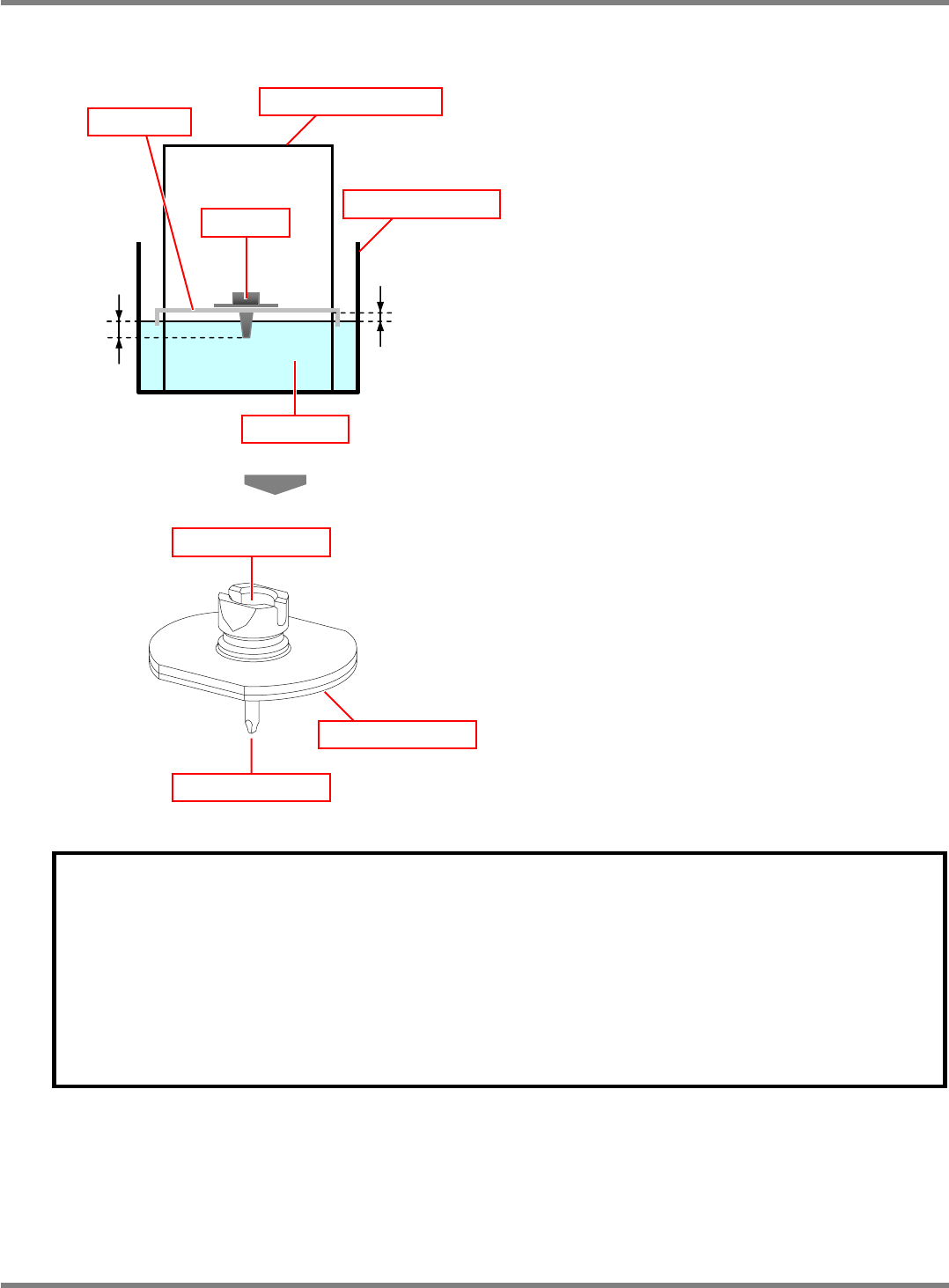

将纯净水放进吸嘴超音波洗净装置里。
∗
纯净水使用量的标准
水位离托盘板的背面
2 mm ~ 4 mm
处
3
洗净
(
浸泡
) 10
分钟
(40
°
C)
。
4
从超音波洗净装置内取出吸嘴，用气枪
吹掉吸嘴内部的水分。
(
空气吹进处
)
5
将吸嘴反射板上的水分擦拭干净。
要求
•
吸嘴超音波洗净装置的洗净剂，请使用纯净水。
不要使用酒精之类的溶剂。否则，吸嘴反射板有可能发生剥离现象。
•
请注意不要使吸嘴反射板浸泡在纯净水中。否则，吸嘴反射板有可能发生剥离现象。
•
洗净时间请不要超过
10
分钟。
(
即使洗净
10
分钟以上，其效果也相同。
)
•
洗净后，为了吸嘴内部不要残留水分，请充分干燥。
•
对即使使用吸嘴超音波装置仍然不能清除的附着物，请用清扫销进行清扫。
2 mm
∼
4 mm
3 mm
超音波洗净装置
吸嘴洗净铁框子
纯净水
吸嘴
托盘板
EJM6A-427E
吸嘴尖端部
吸嘴反射板
空气吹进处
