NPM-D
维修篇
5.6
吸嘴
(
选购件
)
和吸嘴交换器
(
选购件
)
的清扫
(2
吸嘴吸头
(
选购件
))
EJM1DC-MB-05M-00 Page 5-33
11

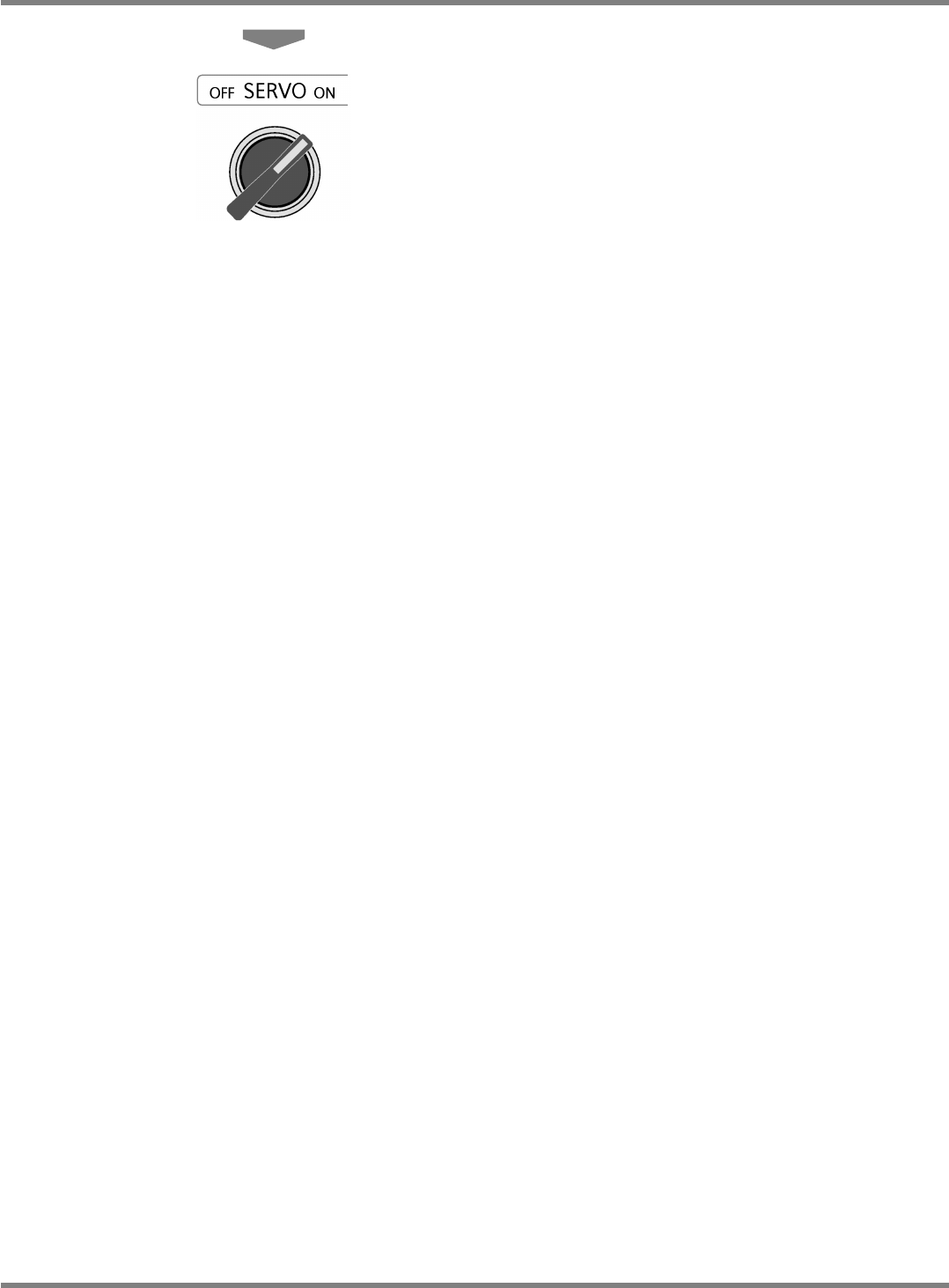

将伺服开关置于
ON
。
NPM-D
维修篇
5.7
基板传送带的检查
Page 5-34 EJM1DC-MB-05M-00
59
T
P
轨道
1
59
P
T
轨道
2
5.7
基板传送带的检查
使用工具
皮带张力计
需要时间
[min]
5
要求
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作业
时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的
供电。
)
∗ 维护作业时有必要卸下供料器工作台盖和交换台车
(
选购件
)
。
(
“2.2
交换台车
(
选购件
)
的拆卸和安装、
2.3
供料器工作台盖的拆卸和安装
”)
∗ 设备的规格为托盘供料器规格的情况下，在维修作业时需要卸下托盘供料器
(
选项
)
。
(
“
安装篇
1.5
连接托盘供料器
”)
∗ 本作业请在双轨模式下进行。
(
“10.4
双式传送带切换为单轨模式
”)
皮带张力的检查
请用手指拉跨距的中间部位
(
下图
P
部
)
，并使用皮带张力器
(
频率测量器
)
确认固有振动数是否为
规格值。
请在频率测量器上输入下列参数。
皮带单位质量
:
0.7
g
/m
皮带宽度
: 4.5 mm
跨距长度
:
参照下图
如果超过规格值的范围，用张力皮带轮
(
下图
T)
进行调整。
单位
(mm)
频率规格值
机种
轨道
1
、
2
NPM-D 600 ~ 755 Hz
NPM-D
维修篇
5.8 NPM-D
传送带
(
选购件
)
的检查
EJM1DC-MB-05M-00 Page 5-35
5.8 NPM-D
传送带
(
选购件
)
的检查
使用工具
皮带张力计
需要时间
[min]
2
要求
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作业
时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的
供电。
)
∗ 本作业请在双轨模式下进行。
(
“10.4
双式传送带切换为单轨模式
”)
皮带张力的检查
请用手指拉跨距的中间部位
(
下图
P
部
)
，并使用皮带张力器
(
频率测量器
)
确认固有振动数是否为
规格值。
请在频率测量器上输入下列参数。
皮带单位质量
:
0.7
g
/m
皮带宽度
: 4.5 mm
跨距长度
:
参照下图
如果超过规格值的范围，用张力皮带轮
(
下图
T)
进行调整。
(
单位
: mm)
频率规格值
机种
固定侧、可动侧共同
NPM-D
传送带
560 ~ 695 Hz
64
P
T
轨道
2:
固定侧、可动侧
T
64
P
轨道
1:
固定侧、可动侧
