NPM-D 维修篇 5.22 点胶头的供给润滑脂 ( 选购件 ) Page 5-60 EJM1DC-MB-05M-00 ∗ 为了便于说明，将模型去除了一部分 。 供给润滑脂 1 使 < 维护 > 画面显示。 2 选择工作台。 3 选择 。 4 按 + [ 维护位置 ] 。 5 卸下交换台车和供料器工作台盖。 给滾珠丝杆涂润滑脂处 给线性导轨涂润滑油脂处 DispenseMainteH eadMov ing-01C00 3…
NPM-D
维修篇
5.22
点胶头的供给润滑脂
(
选购件
)
EJM1DC-MB-05M-00 Page 5-59
5.22
点胶头的供给润滑脂
(
选购件
)
使用工具
润滑脂枪、棉纱布、手套
需要时间
[min]
30
在此说明给点胶头的滾珠丝杆、线性导轨涂敷润滑脂的方法。
要求
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作业
时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的
供电。
)
要求
涂敷润滑脂时，请带上手套。
如果手上粘上了润滑脂，应立即按照附录
1
的
“
产品安全数据表
”
立即进行处置。
通知
在进行此作业前，请务必阅读
“
关于直线马达的使用
”
。
∗ 维护作业时有必要卸下供料器工作台盖和交换台车
(
选购件
)
。
(
“2.2
交换台车
(
选购件
)
的拆卸和安装、
2.3
供料器工作台盖的拆卸和安装
”)
这项作业需要事先拆卸下
注射器部分。
(
“3.6
螺旋装置和吸嘴的清扫、点检
(
点胶头
(
选购件
))” )
NPM-D
维修篇
5.22
点胶头的供给润滑脂
(
选购件
)
Page 5-60 EJM1DC-MB-05M-00
∗
为了便于说明，将模型去除了一部分。
供给润滑脂
1
使
<
维护
>
画面显示。
2
选择工作台。
3
选择
。
4
按
+
[
维护位置
]
。
5
卸下交换台车和供料器工作台盖。

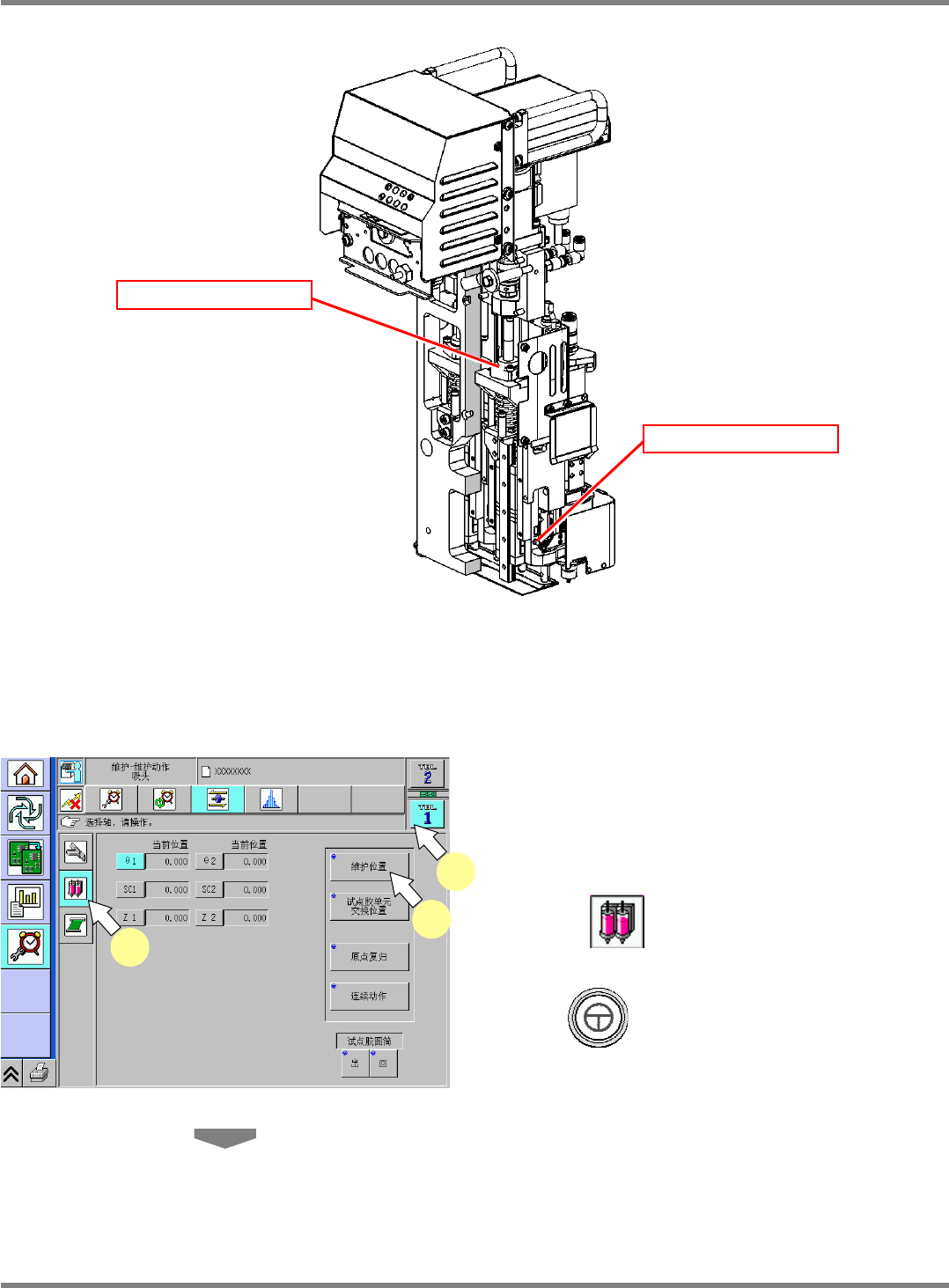

给滾珠丝杆涂润滑脂处
给线性导轨涂润滑油脂处
DispenseMainteHeadMoving-01C00
3
2
4
NPM-D
维修篇
5.22
点胶头的供给润滑脂
(
选购件
)
EJM1DC-MB-05M-00 Page 5-61
6
将伺服开关置于
OFF
。
7
打开安全盖。
8
擦拭干净旧的润滑脂。
∗
用干净的棉纱布擦拭干净附着在的滾珠丝杆、
线性导轨上的旧的润滑脂。
9
在滾珠丝杆上，从润滑脂注入口供给润
滑脂。
∗
分别对
pos.1
、
pos.2
轴的各一处供给润滑脂。
∗
润滑脂量
:
各处供给润滑脂各
0.3 cm
3
。
∗
使用润滑脂
: LCG100
10
在线性导轨上，从润滑脂注入口供给润
滑脂。
∗
分别对
pos.1
、
pos.2
轴的各一处供给润滑脂。
∗
润滑脂量
:
各处供给润滑脂各
0.3 cm
3
。
∗
使用润滑脂
: LCG100
11
安装交换台车和供料器工作台盖。
12
关闭安全盖。
13
将伺服开关置于
ON
。

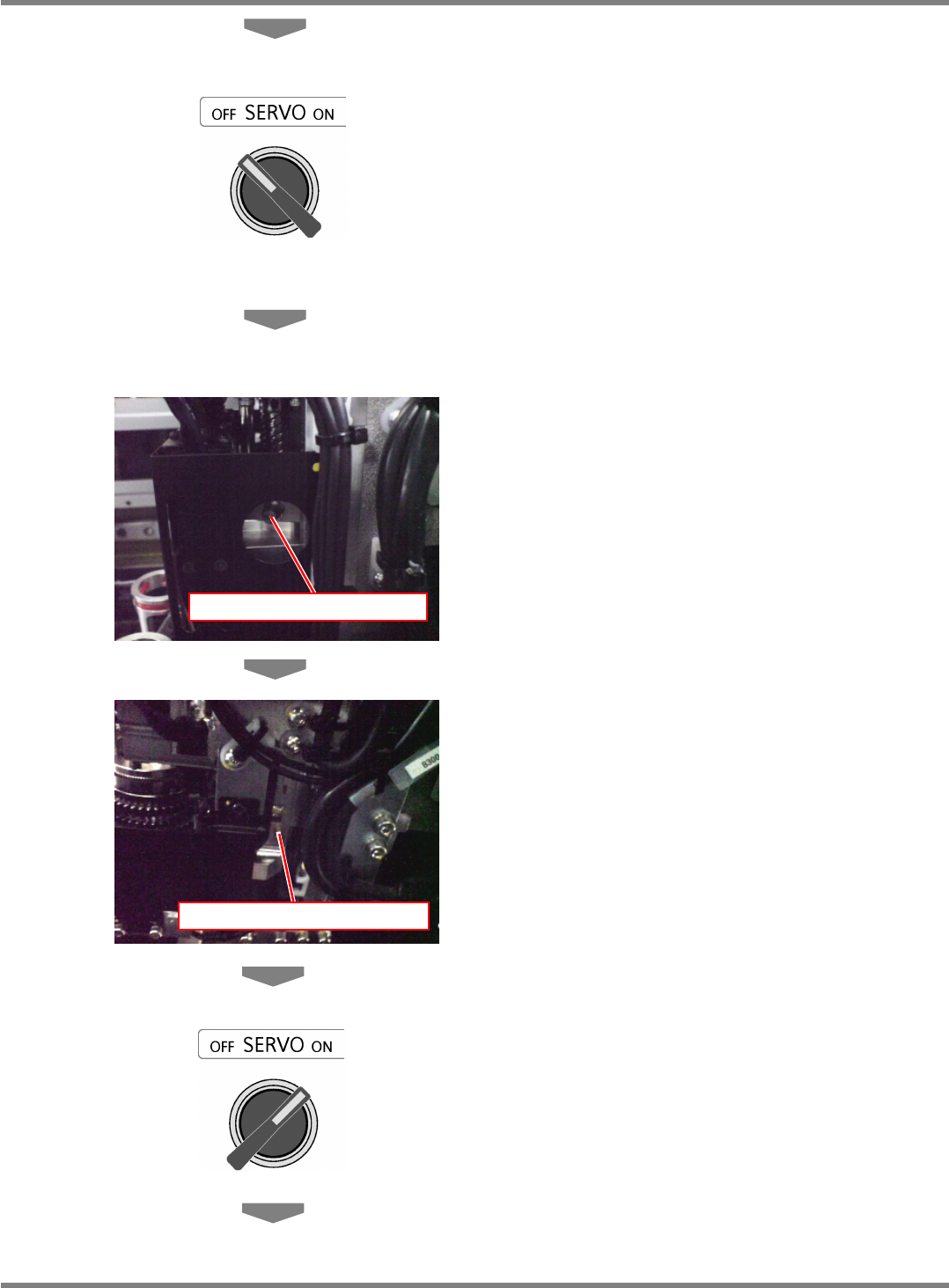

滾珠丝杆上的润滑脂注入口
线性导轨上的润滑脂注入口
