NPM-D 维修篇 5.24 支撑销用吸嘴 ( 选购件 ) 与支撑销用吸嘴交换器 ( 选购件 ) 的清扫 Page 5-68 EJM1DC-MB-05M-00 各元件的清扫 A) 支撑销用吸嘴的清扫 清扫方法与元件贴装用吸嘴相同。 ( 无需使用超声波洗净设备。 ) ( “ 5 . 5 吸嘴 ( 选购件 ) 和吸嘴交换器 ( 选购件 ) 的清扫、 5.6 吸嘴 ( 选购件 ) 和吸嘴交换器 ( 选购件 ) 的清扫 (2 吸嘴吸头 ( …
NPM-D
维修篇
5.24
支撑销用吸嘴
(
选购件
)
与支撑销用吸嘴交换器
(
选购件
)
的清扫
EJM1DC-MB-05M-00 Page 5-67
B)

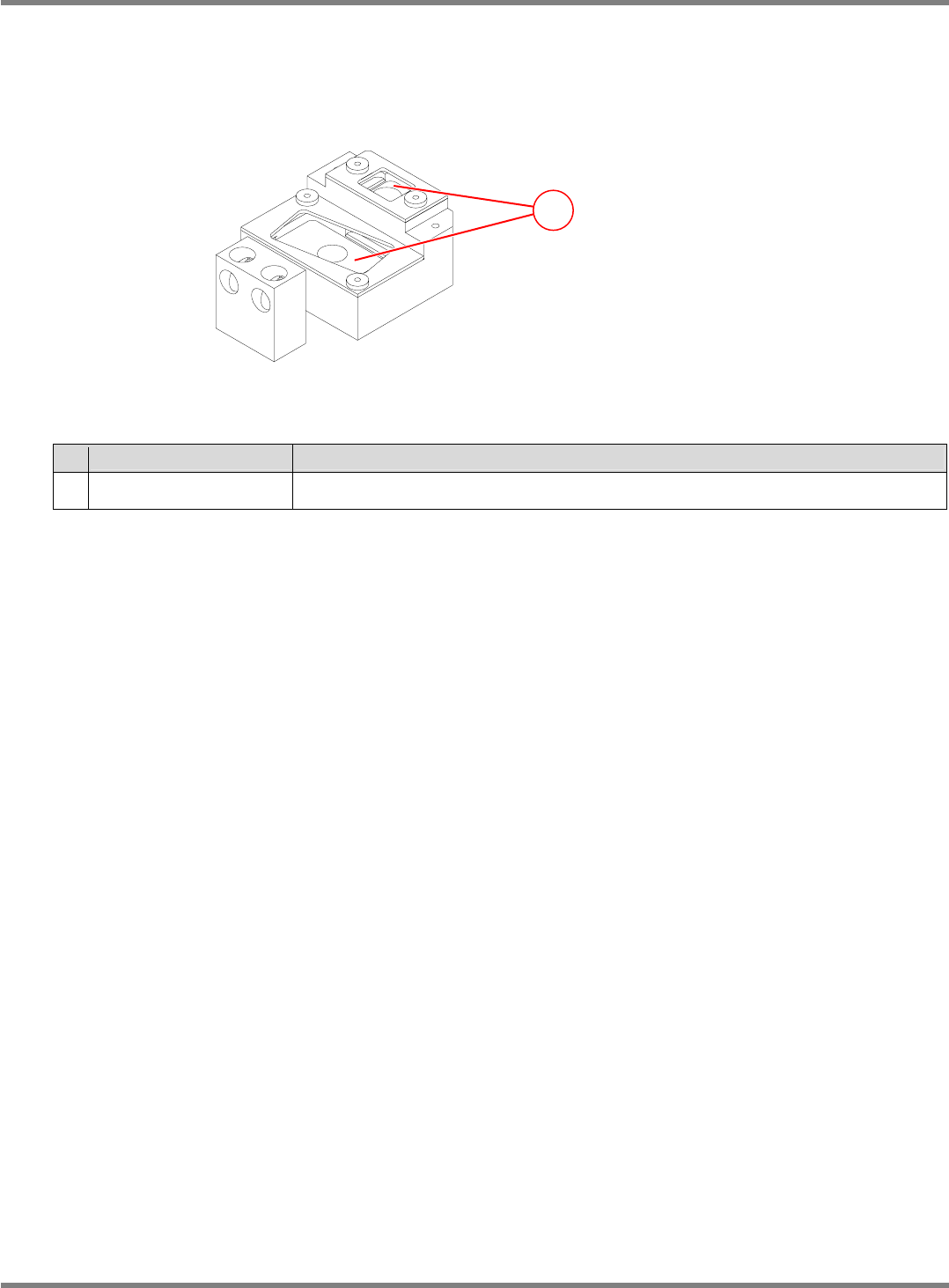

支撑销用吸嘴交换器
(
选购件
)
存储支撑销用吸嘴的单元。在切换机种下，自动更换支撑销时，移载头可以自动更换吸嘴。
No.
名称
说明
吸嘴交换器上面
如果吸嘴交换器上面脏污，将会导致吸嘴反射板的脏污。
6
NPM-D
维修篇
5.24
支撑销用吸嘴
(
选购件
)
与支撑销用吸嘴交换器
(
选购件
)
的清扫
Page 5-68 EJM1DC-MB-05M-00
各元件的清扫
A)
支撑销用吸嘴的清扫
清扫方法与元件贴装用吸嘴相同。
(
无需使用超声波洗净设备。
)
(
“5.5
吸嘴
(
选购件
)
和吸嘴交换器
(
选购件
)
的清扫、
5.6
吸嘴
(
选购件
)
和吸嘴交换器
(
选购件
)
的清扫
(2
吸嘴吸头
(
选购件
)”)
B)
支撑销用吸嘴交换器
(
选购件
)
的清扫
使用工具
棉纱布、棉棒
需要时间
[min]
5
1
拆卸交换台车、供料器工作台盖。
2
将伺服开关置于
OFF
。
3
打开安全盖。
4
将臂推向内侧。
5
取下支撑销用吸嘴后，清扫吸嘴交换器
的上面。
∗
请注意不要让与吸嘴反射板相接触的面上残留
有脏污。
∗
请用棉棒清扫内部、用棉纱布清扫上面。
∗
请确认吸嘴交换器上盖与吸嘴交换器上面的缝
隙间没有卡住脏物。
6
将支撑销用吸嘴设置到原来的位置上。
7
关闭安全盖。
NPM-D
维修篇
5.24
支撑销用吸嘴
(
选购件
)
与支撑销用吸嘴交换器
(
选购件
)
的清扫
EJM1DC-MB-05M-00 Page 5-69
8
将伺服开关置于
ON
。
9
安装供料器工作台盖、交换台车。
