NPM-D 维修篇 8.6 弹簧 ( 试点胶装置 ) 的更换 ( 选购件 ) EJM1DC-MB-08M -00 Page 8-9 8.6 弹簧 ( 试点胶装置 ) 的更换 ( 选购件 ) 使用工具 六角扳手 需要时间 [min] 10 更换弹簧。 到了消耗元件的更换周期，请务必更 换。元件的购买请参看元件 一览表。 要求 该维护作业，应在主电源开关处于 ON 的状态下进行。在吸头的动作范围内进行作业 时，请务必使伺服开关处于 OFF …
NPM-D
维修篇
8.5
弹簧
(
点胶头
)
的更换
(
选购件
)
Page 8-8 EJM1DC-MB-08M-00
5
将伺服开关置于
OFF
。
6
打开安全盖。
7
拧松按压住弹簧的螺栓后取下。
∗
请小心不要让弹簧跳出。
8
替换弹簧。
9
按照相同方法更换剩余的弹簧。
∗
请旋转螺钉装置座，并按照相同方法更换剩余
的弹簧。
∗
螺栓的拧紧扭矩为
0.3 N
･
m
。
10
关闭安全盖。
11
将伺服开关置于
ON
。
弹簧
螺栓
螺钉装置座
NPM-D
维修篇
8.6
弹簧
(
试点胶装置
)
的更换
(
选购件
)
EJM1DC-MB-08M-00 Page 8-9
8.6
弹簧
(
试点胶装置
)
的更换
(
选购件
)
使用工具
六角扳手
需要时间
[min]
10
更换弹簧。
到了消耗元件的更换周期，请务必更换。元件的购买请参看元件一览表。
要求
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作业
时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的
供电。
)
1
使
<
维护
>
画面显示。
2
选择工作台。
3
选择
。
4
按
+
[
试点胶单元交换位置
]
。
•
点胶头移动到更换位置。
5
将伺服开关置于
OFF
。
6
打开安全盖。
DispenseMainteHeadMoving-01C00
3
2
4
NPM-D
维修篇
8.6
弹簧
(
试点胶装置
)
的更换
(
选购件
)
Page 8-10 EJM1DC-MB-08M-00

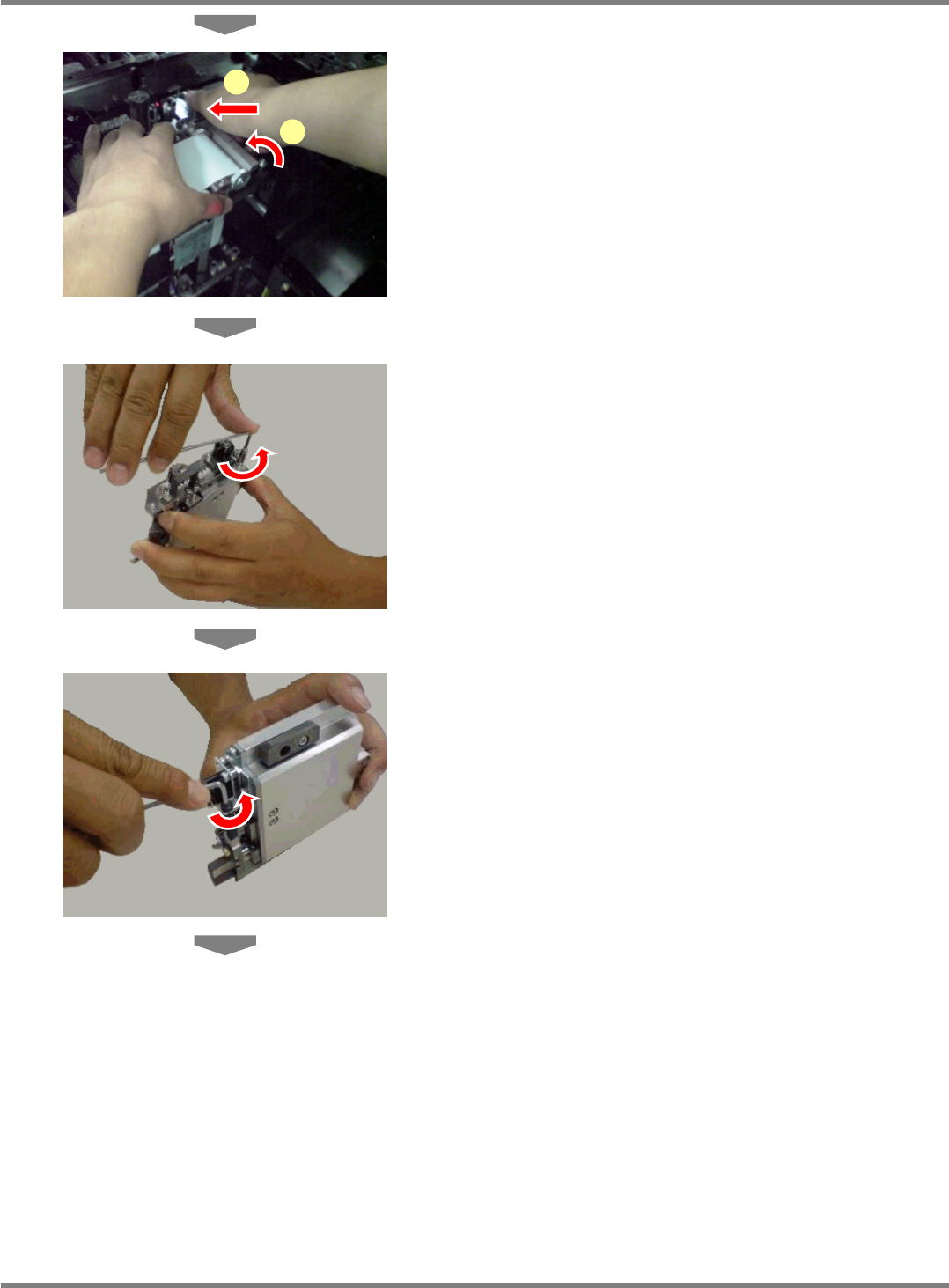

7
拆卸试点胶装置。
8
拆卸止动器。
9
将固定弹簧的螺栓松开后卸下。
2
1
