NPM-D 维修篇 9.1 NPM-D 校准项目、程序 Page 9-6 EJM1DC-MB-09M-00 9.1.3 共通程序 显示校准菜单。 1 按 。 • 将会显示装置的菜单。 2 按 。 • 将会显示校准菜单。 9.1.4 校准菜单画面的说明 说明 a 表示校准的工序 ( 第 1 ~ 4 工序 ) 。 b 表示校准的每个工序 ( 第 1 ~ 4 工序 ) 内的项 目。 c 表示执行校准作业 的动作或准备等作 业所需 的动作的项目…
NPM-D
维修篇
9.1 NPM-D
校准项目、程序
EJM1DC-MB-09M-00 Page 9-5
STEP
菜单
使用的量具
点胶头
(
选购件
)
−
照相机偏移量
(
选购件
: 2D
检查头
)
−
白平衡
(
选购件
: 2D
检查头
)
用户主量具板
(
灰板
)
(
N610106576AA
)
STEP3
检查面补正
(
选购件
: 2D
检查头
)
面补正量具
(N610112814AB)
吸着位置
吸着位置高度示教量具
(N610003318AA)
垂直线性照相机
(
选购件
)
−
STEP4
托盘
−
NPM-D
维修篇
9.1 NPM-D
校准项目、程序
Page 9-6 EJM1DC-MB-09M-00
9.1.3
共通程序
显示校准菜单。
1
按
。
•
将会显示装置的菜单。
2
按
。
•
将会显示校准菜单。
9.1.4
校准菜单画面的说明
说明
a
表示校准的工序
(
第
1 ~ 4
工序
)
。
b
表示校准的每个工序
(
第
1 ~ 4
工序
)
内的项
目。
c
表示执行校准作业的动作或准备等作业所需
的动作的项目。
d
表示通过校准设定的参数，按下按钮后显示
现在所登录的参数。
UnitCalibAxisOrigin-01C00
a
d
c
b
UnitCalibAxisOrigin-01C00
照
明
2
11
1
NPM-D
维修篇
9.2
吸头照相机
XY
原点
EJM1DC-MB-09M-00 Page 9-7

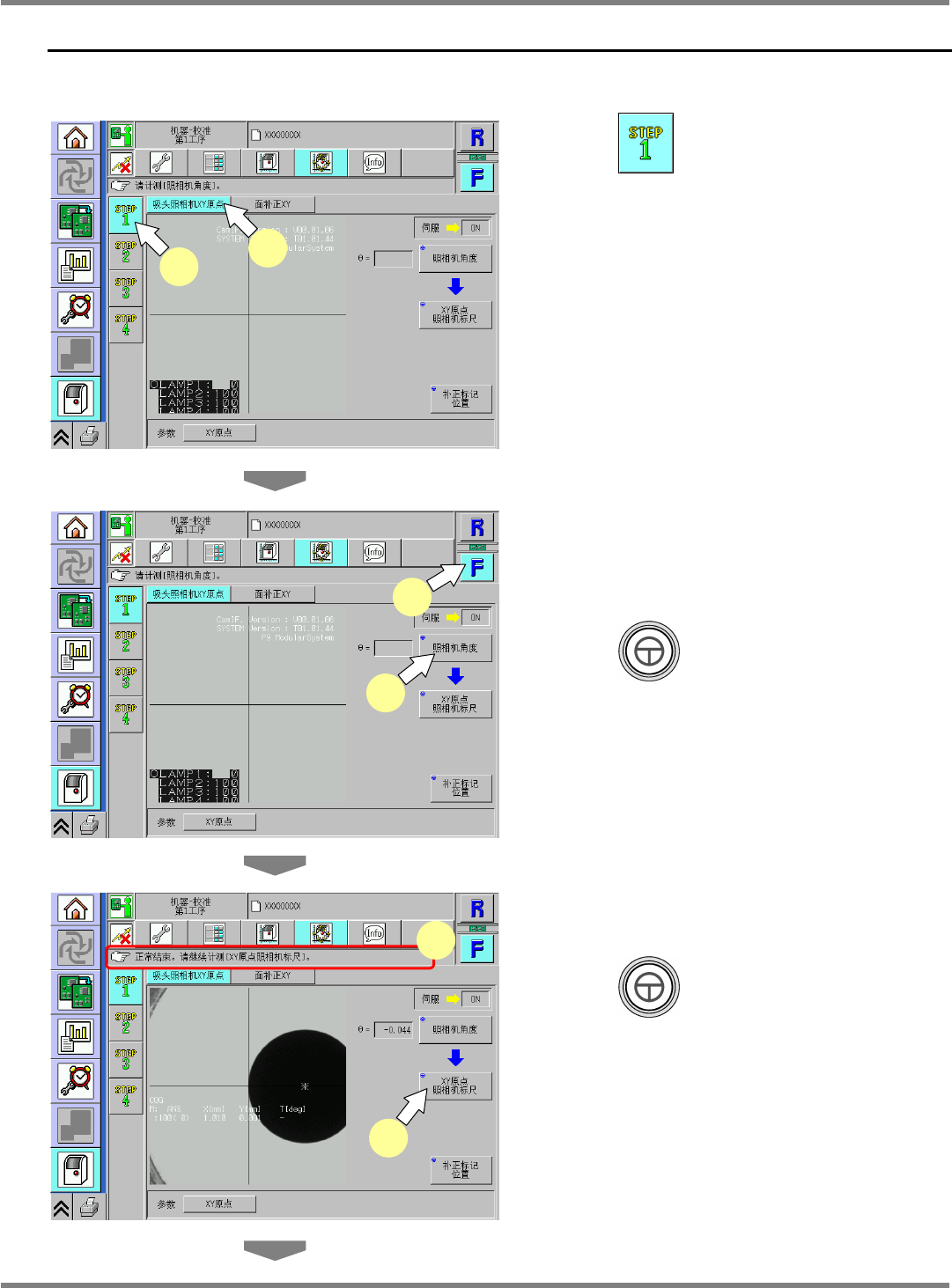

9.2
吸头照相机
XY
原点
本操作是全部吸头的共通操作。
1
按
。
2
按
[
吸头照相机
XY
原点
]
。
3
选择工作台。
∗
请选择进行校准的工作台。
4
按
+ [
照相机角度
]
。
•
将会进行校准。
5
确认是否已正常结束。
6
按
+ [XY
原点照相机标尺
]
。
•
将会进行校准。
UnitCalibAxisOrigin-02C00
6
5
UnitCalibAxisOrigin-01C00
3
4
UnitCalibAxisOrigin-01C00
1
2
