NPM-D 维修篇 9.4 吸头 / 面补正 Z Page 9-16 EJM1DC-MB-09M-00 11 按 + [ 执行 ] 。 • 将会进行校准。 12 确认是否已正常结束。 • 每个吸嘴位置的显示在高度计测正常 结束后， 会从 ‘--’ 变成 ‘OK’ 。 13 按 + [ 面补正 Z] 。 • 吸头将会移动到作业位置。 14 确认吸嘴的安装位置。 12 吸嘴吸头、 16 吸嘴吸头 ∗ 请使用 230CS 吸嘴。 8 吸嘴吸头…
NPM-D
维修篇
9.4
吸头
/
面补正
Z
EJM1DC-MB-09M-00 Page 9-15

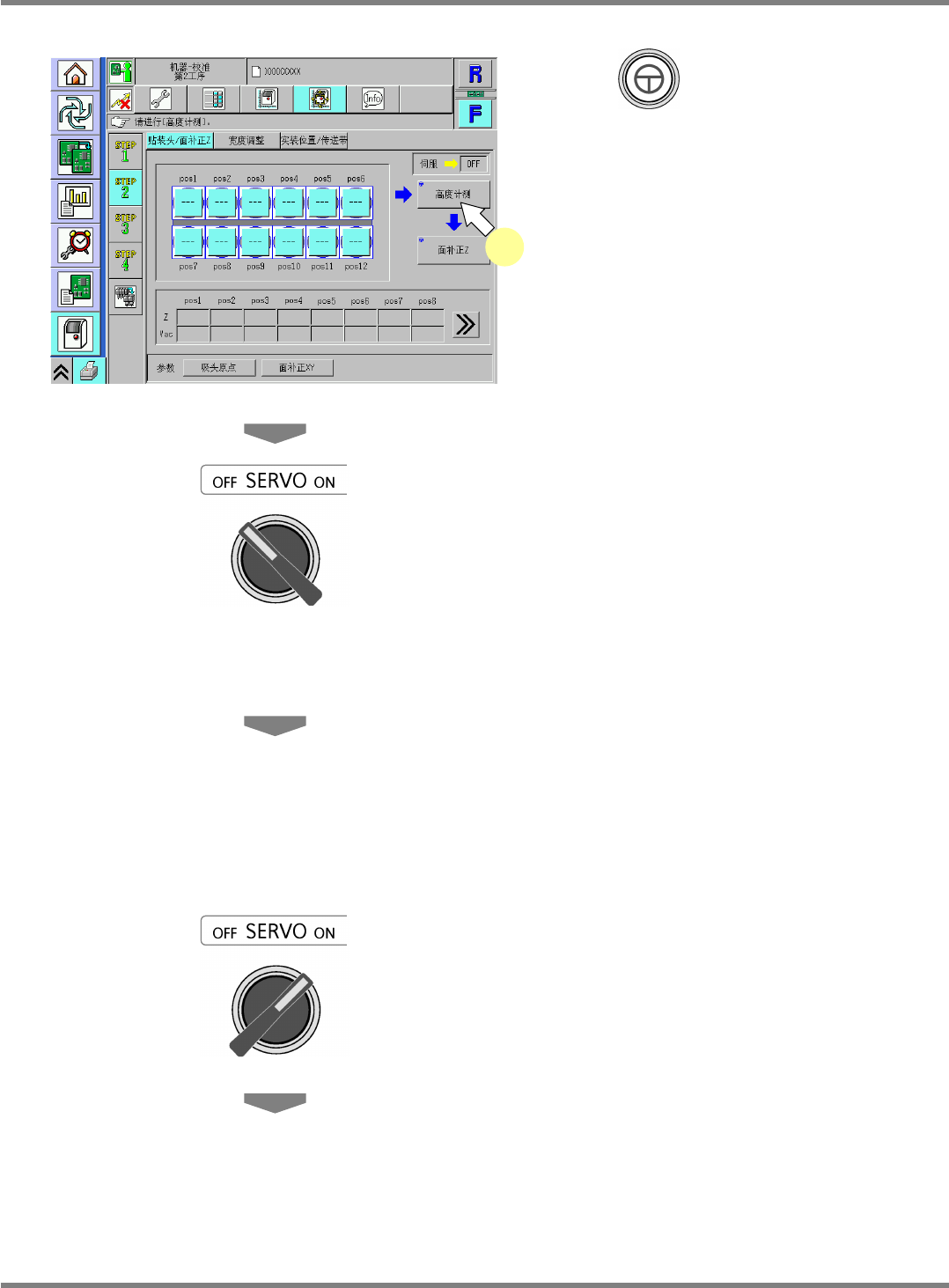

5
按
+ [
高度计测
]
。
•
吸头将会移动到作业位置。
6
将伺服开关置于
OFF
。
7
打开安全盖。
8
将吸嘴安装在程序
4.
中所选择的吸嘴
位置上。
12
吸嘴吸头、
16
吸嘴吸头
∗
请安装
230CS
吸嘴。
8
吸嘴吸头
∗
请安装
230C
吸嘴。
2
吸嘴吸头
∗
请安装
1002
号吸嘴。
9
关闭安全盖。
10
将伺服开关置于
ON
。
UnitCalibAxisSurfaceZ-01C03
5
NPM-D
维修篇
9.4
吸头
/
面补正
Z
Page 9-16 EJM1DC-MB-09M-00

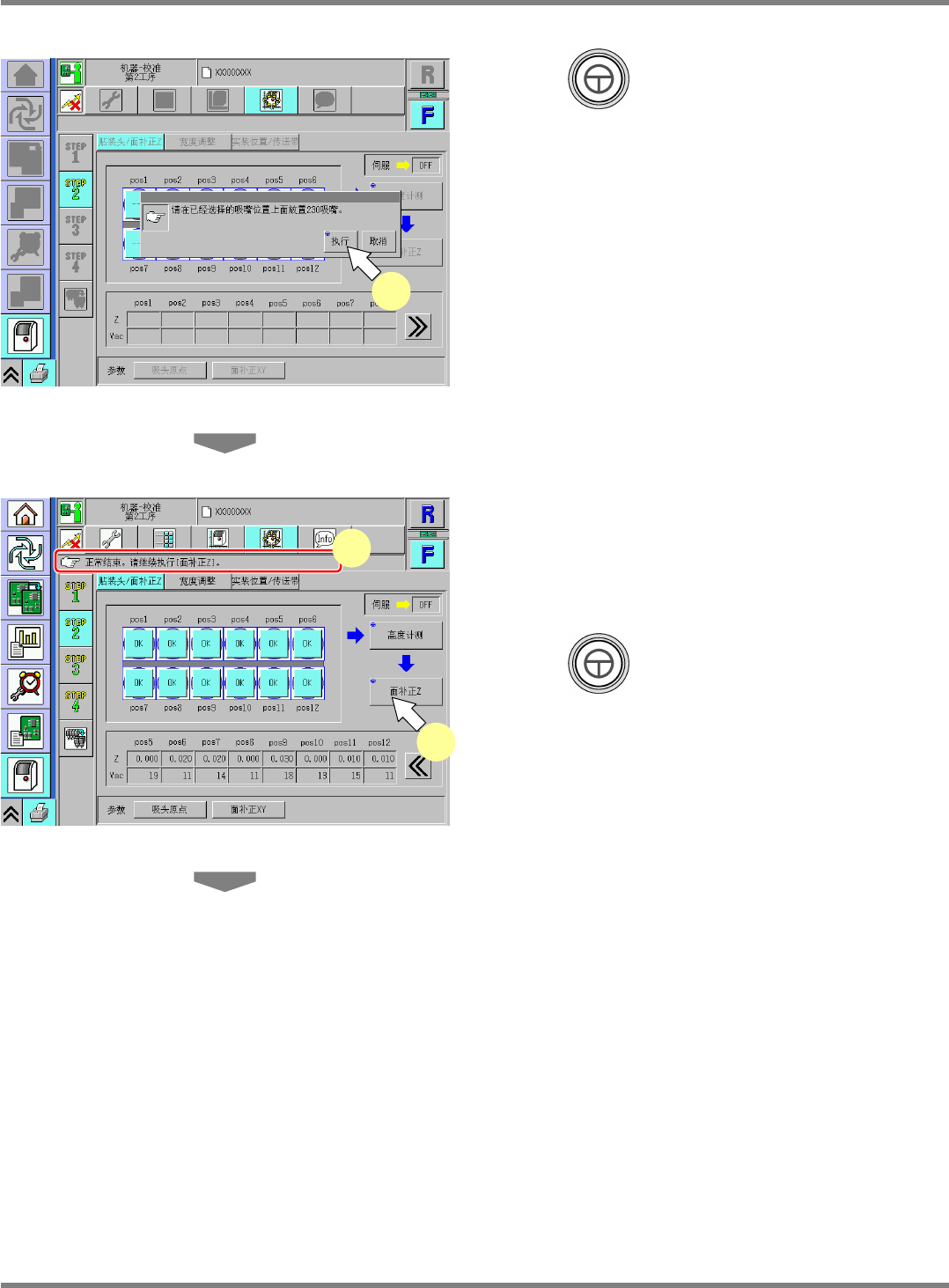

11
按
+ [
执行
]
。
•
将会进行校准。
12
确认是否已正常结束。
•
每个吸嘴位置的显示在高度计测正常结束后，
会从
‘--’
变成
‘OK’
。
13
按
+ [
面补正
Z]
。
•
吸头将会移动到作业位置。
14
确认吸嘴的安装位置。
12
吸嘴吸头、
16
吸嘴吸头
∗
请使用
230CS
吸嘴。
8
吸嘴吸头
∗
请使用
230C
吸嘴。
2
吸嘴吸头
∗
请使用
1002
号吸嘴。
UnitCalibAxisSurfaceZ-02C03
11
UnitCalibAxisSurfaceZ-03C03
13
12
NPM-D
维修篇
9.4
吸头
/
面补正
Z
EJM1DC-MB-09M-00 Page 9-17

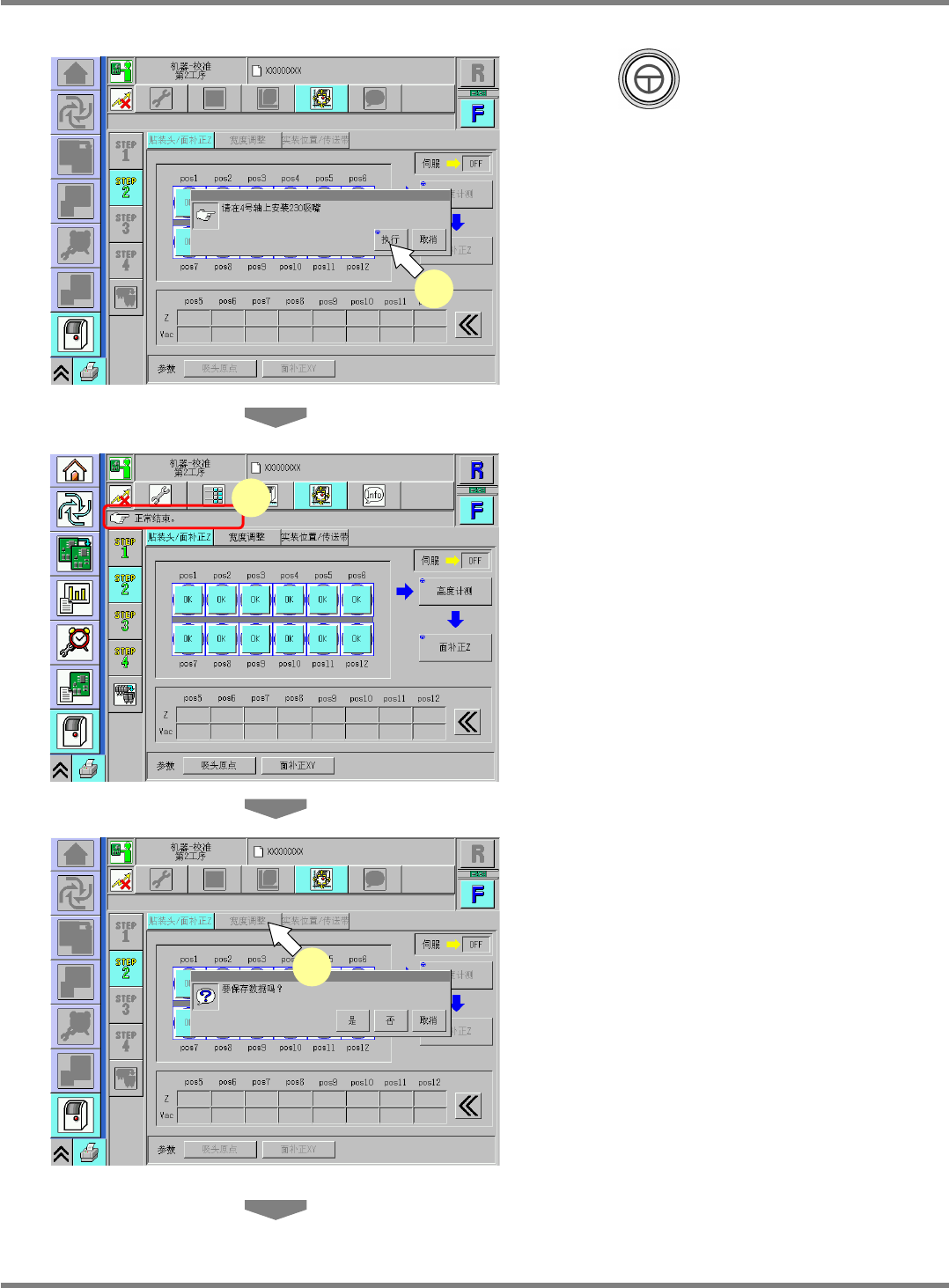

15
按
+ [
执行
]
。
•
将会进行校准。
16
确认是否已正常结束。
∗
请反复进行程序
3. ~ 15.
的操作，在其他工作台
上也要进行同样的操作。
17
按
[
宽度调整
]
。
•
不仅是下一项目，从此画面换到其它画面时都
会显示确认是否保存数据的画面。
∗
若要保存通过校准获得的数据，请按
[
是
]
。
•
若按
[
否
]
，将会进行原点复归，通过校准获得的
数据将被失掉。
•
上述操作完毕后，画面将会转换。
UnitCalibAxisSurfaceZ-05C03
16
UnitCalibAxisSurfaceZ-04C03
15
UnitCalibAxisSurfaceZ-06C03
17
