NPM-D 维修篇 9.4 吸头 / 面补正 Z EJM1DC-MB-09M -00 Page 9-19 9.4.2 点胶头 ∗ 请事先将校准用吸嘴 (7202 号吸嘴 ) 设置到螺钉单元上后， 再将螺钉单元安装到点胶头上， 然后通 过排出确认作业充填粘合剂。 ( 生产篇 ‘3.13 生产材料的设置 ( 点胶头 )’) ∗ 在实施校准之前，请确认吸嘴尖端没 有附着粘合剂。否则，将有 可能会导致不能正确获取高 度偏 移量。 1 按 。 2…
NPM-D
维修篇
9.4
吸头
/
面补正
Z
Page 9-18 EJM1DC-MB-09M-00
18

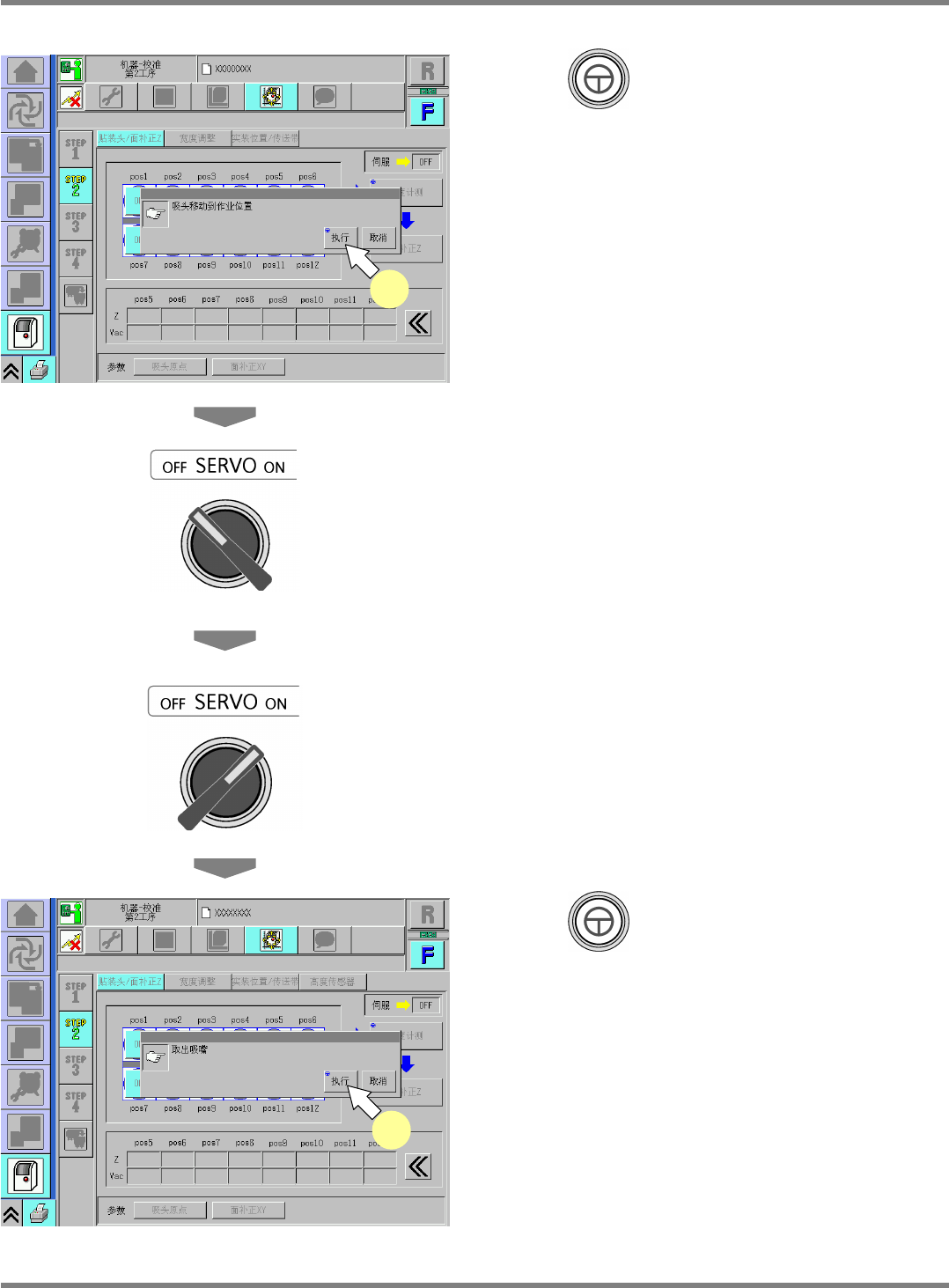

按
+ [
执行
]
。
•
吸头将会移动到作业位置。
19
将伺服开关置于
OFF
。
20
打开安全盖。
21
拆下吸嘴。
22
关闭安全盖。
23
将伺服开关置于
ON
。
24
按
+ [
执行
]
。
•
吸头移动到原点位置后，画面将会转换到在程
序
17.
中所选择的画面。
UnitCalibAxisSurfaceZ-07C03
18
UnitCalibAxisSurfaceZ-08C03
24
NPM-D
维修篇
9.4
吸头
/
面补正
Z
EJM1DC-MB-09M-00 Page 9-19

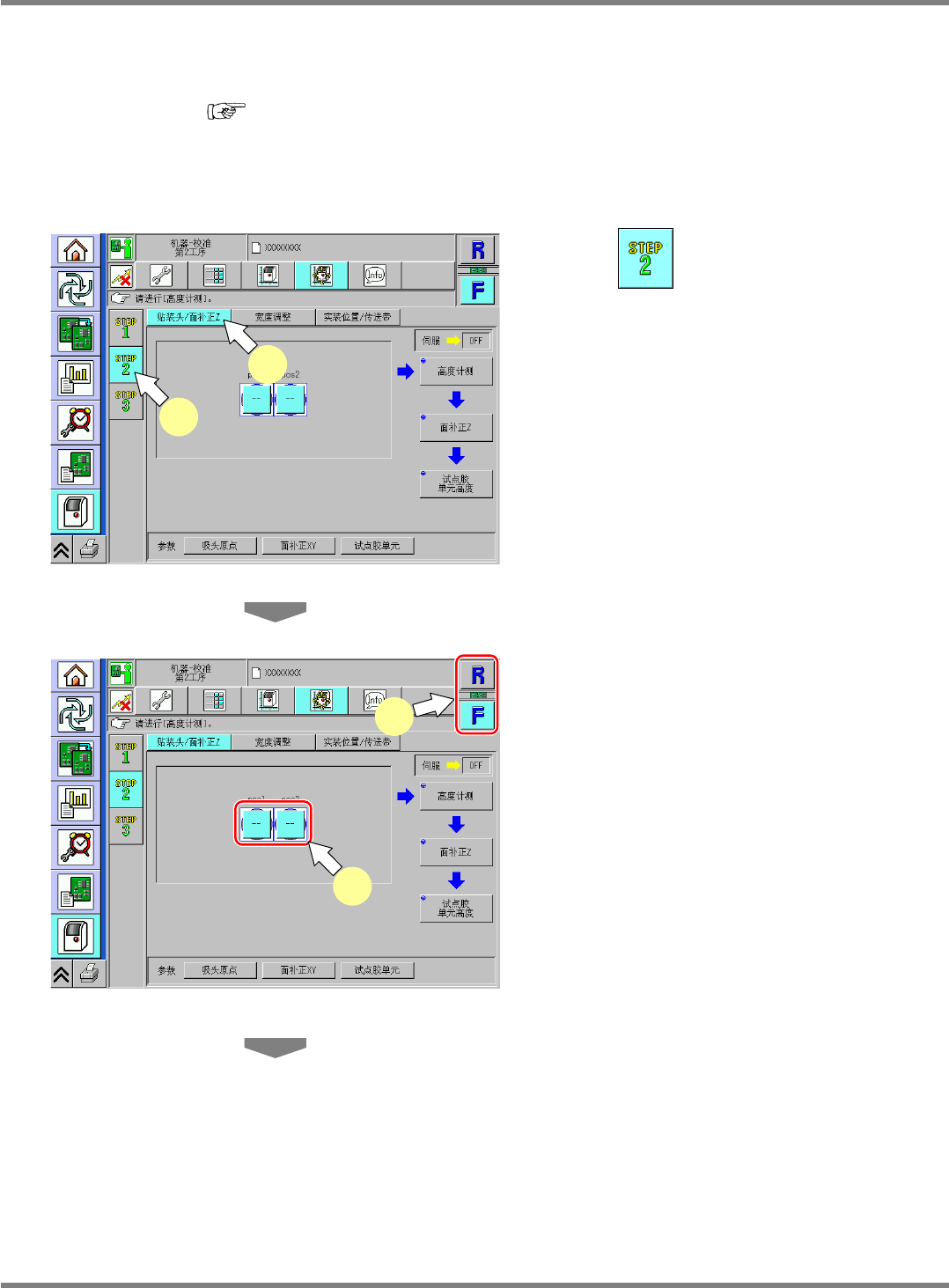

9.4.2
点胶头
∗
请事先将校准用吸嘴
(7202
号吸嘴
)
设置到螺钉单元上后，再将螺钉单元安装到点胶头上，然后通
过排出确认作业充填粘合剂。
(
生产篇
‘3.13
生产材料的设置
(
点胶头
)’)
∗
在实施校准之前，请确认吸嘴尖端没有附着粘合剂。否则，将有可能会导致不能正确获取高度偏
移量。
1
按
。
2
按
[
贴装头
/
面补正
Z]
。
3
选择工作台。
∗
请选择进行校准的工作台。
4
选择吸嘴位置。
∗
请选择进行高度计测的吸嘴位置。
∗
在初期画面上已选择所有的吸嘴位置，平时基
本上也请选择所有的吸嘴位置。但是，有不使
用的吸嘴位置时，请仅选择所需要的吸嘴位置。
DispenseUnitCalibAxisSurfaceZ-01C00
1
2
DispenseUnitCalibAxisSurfaceZ-01C00
3
4
NPM-D
维修篇
9.4
吸头
/
面补正
Z
Page 9-20 EJM1DC-MB-09M-00

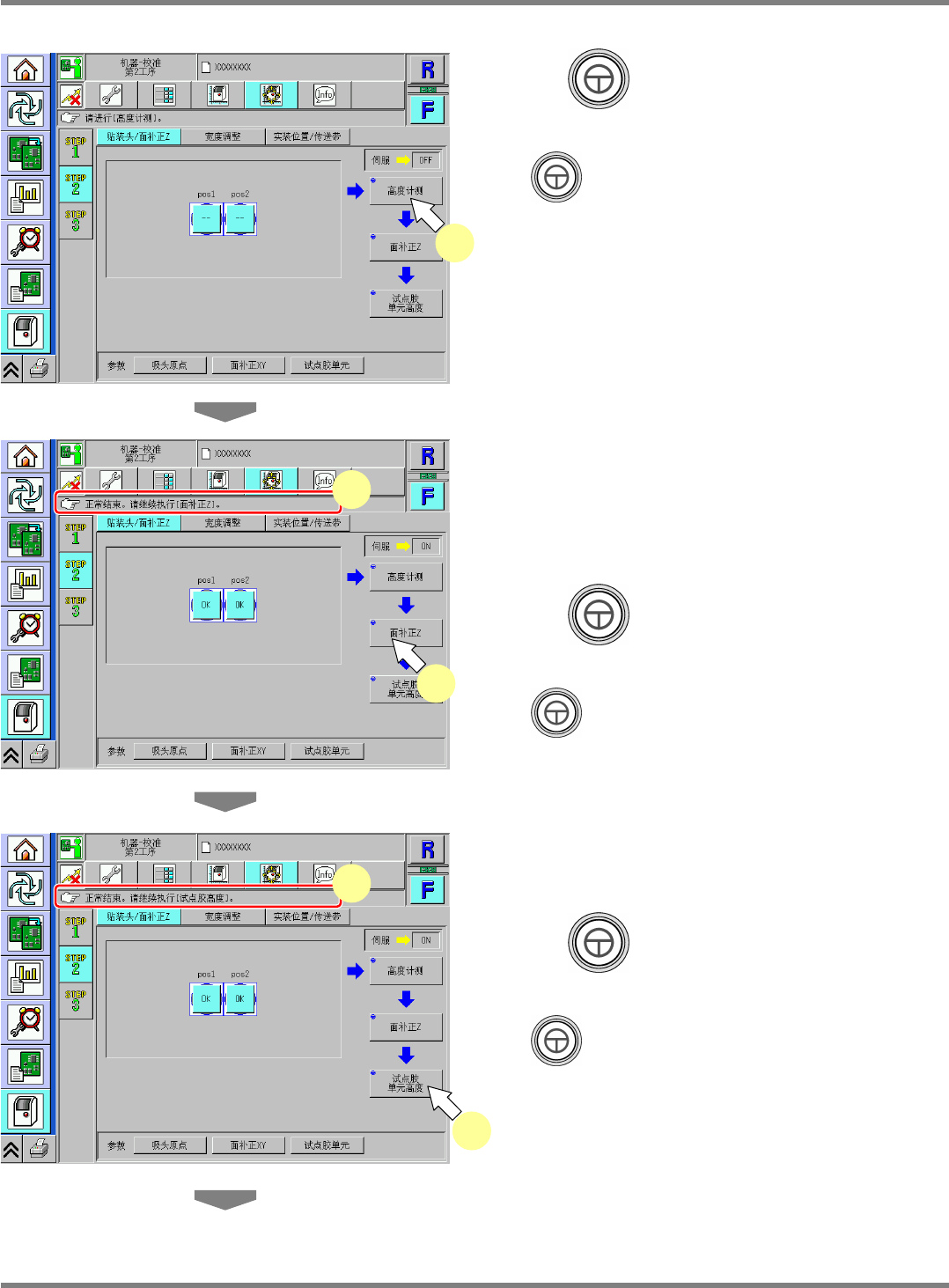

5
按
+ [
高度计测
]
。
∗
画面显示需要安装吸嘴的信息，可忽略。请按
+
[
确认
]
。
•
将会进行校准。
6
确认是否已正常结束。
•
每个吸嘴位置的显示在高度计测正常结束后，
会从
‘--’
变成
‘OK’
。
7
按
+ [
面补正
Z]
。
∗
画面显示需要安装吸嘴的信息，可忽略。请按
+
[
确认
]
。
•
将会进行校准。
8
确认是否已正常结束。
9
按
+ [
试点胶单元高度
]
。
∗
画面显示需要安装吸嘴的信息，可忽略。请按
+
[
确认
]
。
•
将会进行校准。
DispenseUnitCalibAxisSurfaceZ-01C00
5
DispenseUnitCalibAxisSurfaceZApl-01C02
7
6
DispenseUnitCalibAxisSurfaceZApl-01C01
9
8
