NPM-D 维修篇 9.5 宽度调整 Page 9-22 EJM1DC-MB-09M-00 9.5 宽度调整 1 按 。 2 按 [ 宽度调整 ] 。 3 按 [ 轨道 1] 。 4 按 + [ 移动 ] 。 ∗ 基准宽度为 320 mm 。 5 卸下交换台车。 6 将伺服开关置于 OFF 。 7 打开安全盖。 8 卸下供料器工作台盖。 9 使用游标尺测量传送带宽度。 10 安装供料器工作台盖。 11 关闭安全盖。 12 将伺服开关置于…
NPM-D
维修篇
9.4
吸头
/
面补正
Z
EJM1DC-MB-09M-00 Page 9-21

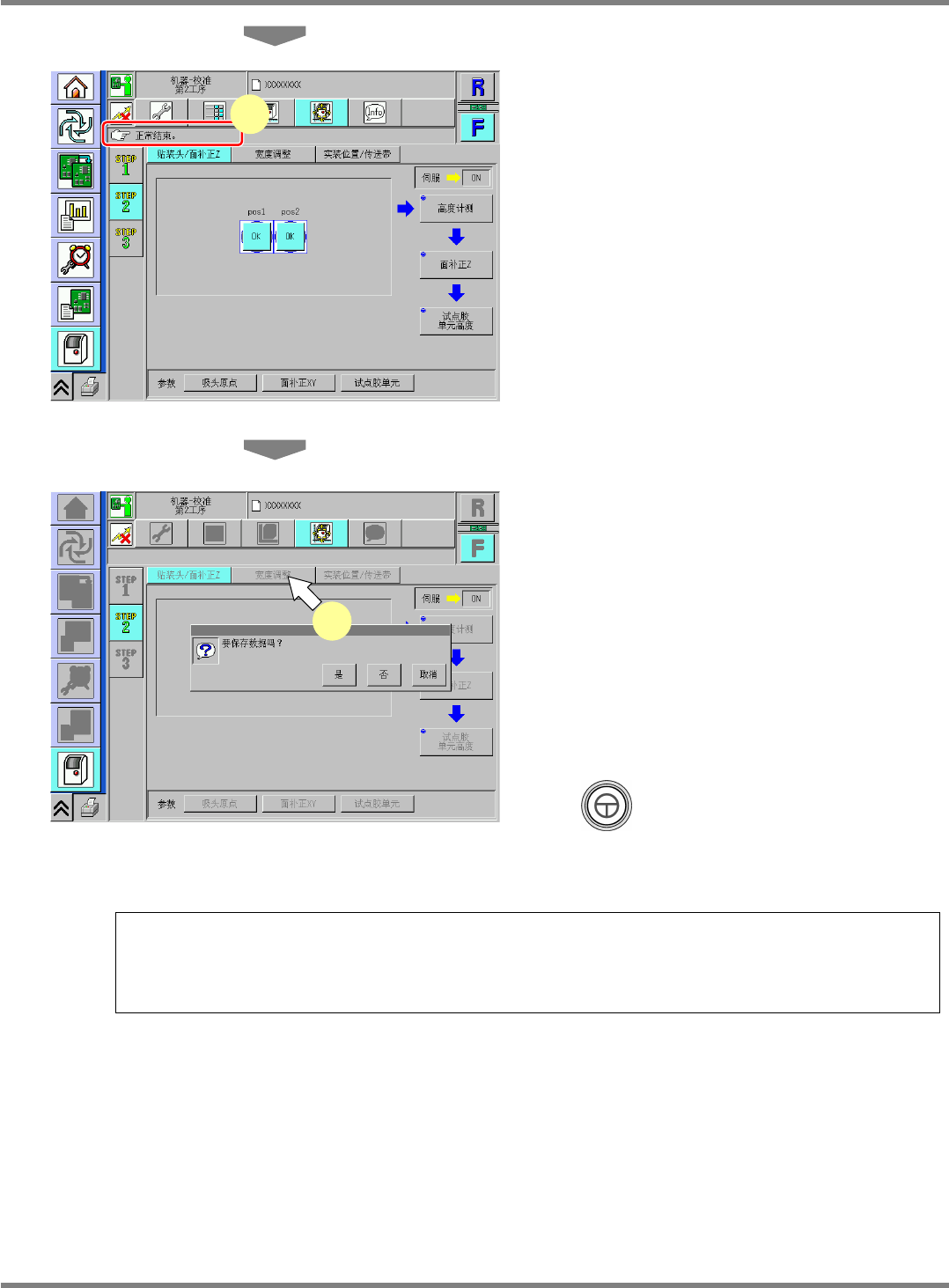

10
确认是否已正常结束。
∗
请反复进行程序
3. ~ 9.
的操作，在其他工作台
上也要进行同样的操作。
11
按
[
宽度调整
]
。
•
不仅是下一项目，从此画面换到其它画面时都
会显示确认是否保存数据的画面。
∗
若要保存通过校准获得的数据，请按
[
是
]
。
•
若按
[
否
]
，将会进行原点复归，通过校准获得的
数据将被失掉。
•
上述操作完毕后，画面将会转换。
∗
画面显示需要拆卸吸嘴的信息，可忽略。请按
+
[
确认
]
。
在实施本校准时，粘合剂有时会附着到基准位置或轨道上。如果发现粘合剂附着，请用
棉丝布擦拭干净。
DispenseUnitCalibAxisSurfaceZApl-01C03
10
DispenseUnitCalibAxisSurfaceZApl-01C04
11
NPM-D
维修篇
9.5
宽度调整
Page 9-22 EJM1DC-MB-09M-00

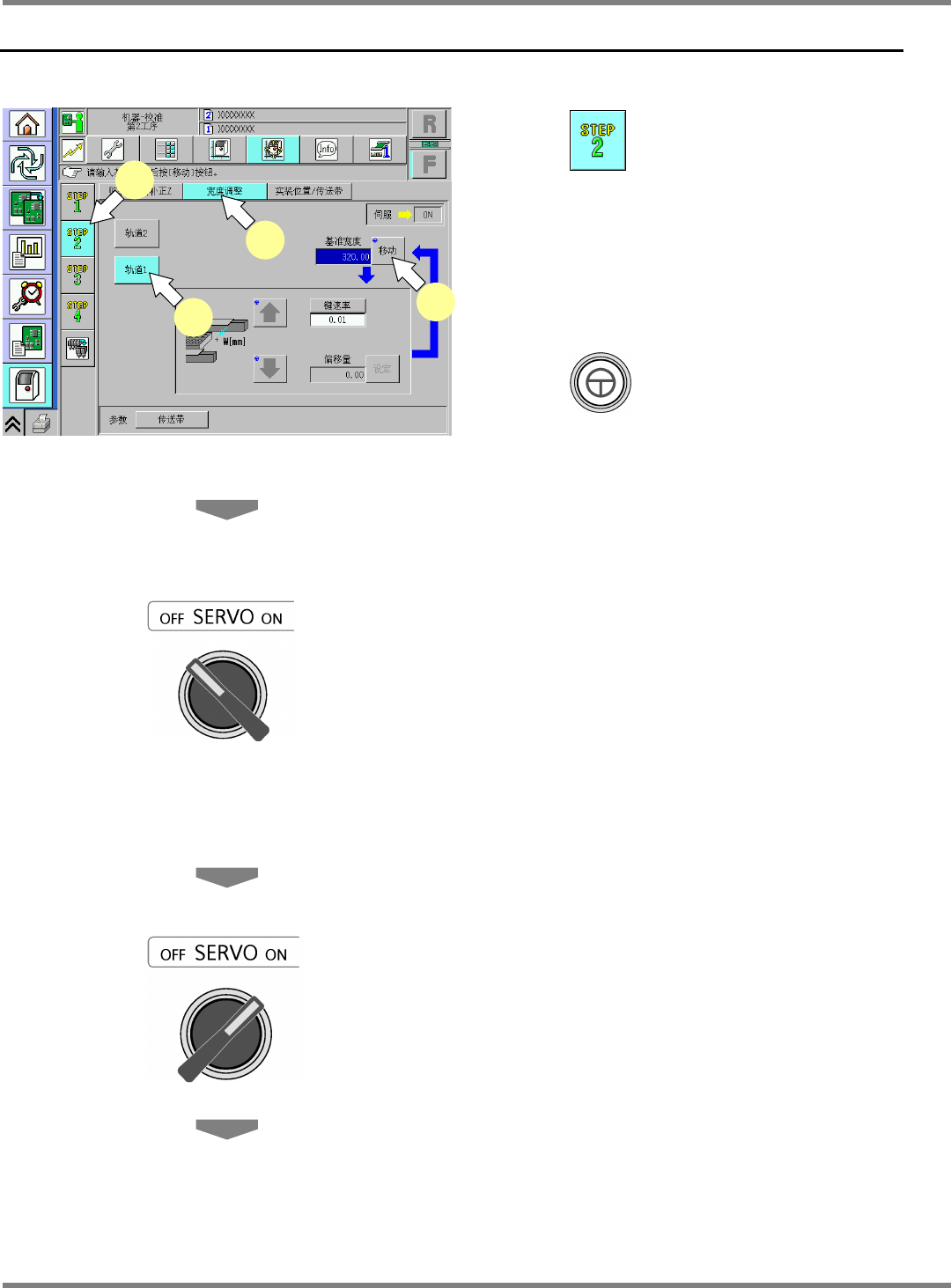

9.5
宽度调整
1
按
。
2
按
[
宽度调整
]
。
3
按
[
轨道
1]
。
4
按
+ [
移动
]
。
∗
基准宽度为
320 mm
。
5
卸下交换台车。
6
将伺服开关置于
OFF
。
7
打开安全盖。
8
卸下供料器工作台盖。
9
使用游标尺测量传送带宽度。
10
安装供料器工作台盖。
11
关闭安全盖。
12
将伺服开关置于
ON
。
DualUnitCalibConveyorWideOrigin-01C50
1
2
4
3
NPM-D
维修篇
9.5
宽度调整
EJM1DC-MB-09M-00 Page 9-23

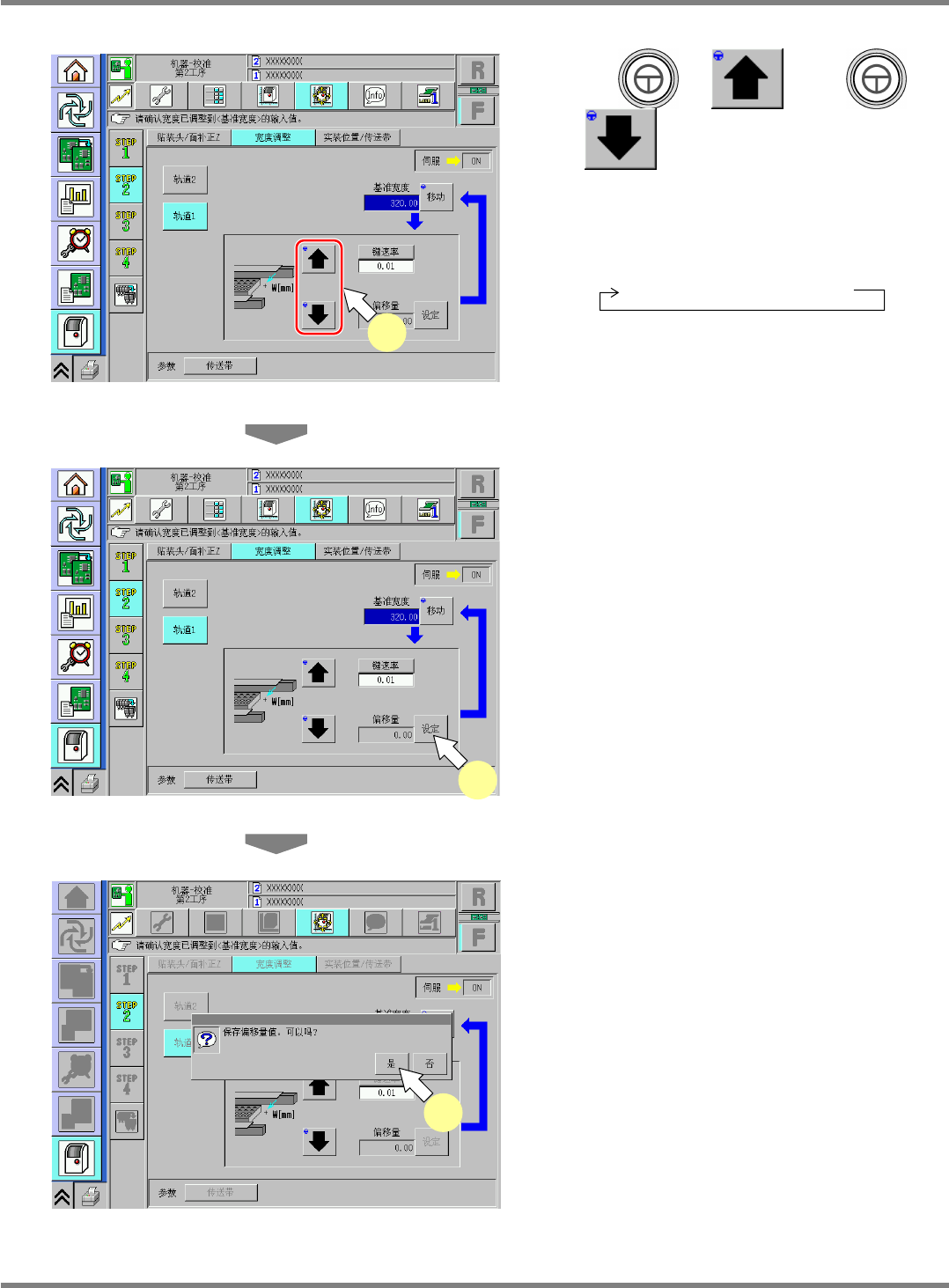

13
按
+
或按
+
。
∗
请将传送带宽度调整到基准宽度
+ 0.5 mm ~
0.7 mm
。
∗
按
[
键速率
]
，可变更动作量。
0.01 mm
→
0.1 mm
→
1 mm
14
反复程序
4. ~ 9.
的操作，直到达到上述
基准宽度。
15
按
[
设定
]
。
•
将会保存调整的结果。
16
保存调整结果。
•
按
[
是
]
，保存调整结果。
DualUnitCalibConveyorWideOrigin-02C50
15
DualUnitCalibConveyorWideOrigin-03C50
16
DualUnitCalibConveyorWideOrigin-02C50
13
