NPM-D
维修篇
9.7
高度传感器
Page 9-32 EJM1DC-MB-09M-00
9.7
高度传感器
这里的操作，为
16
吸嘴头、
12
吸嘴头、
8
吸嘴头、
2
吸嘴头、点胶头共通的操作。
1
按
。
2
按
[

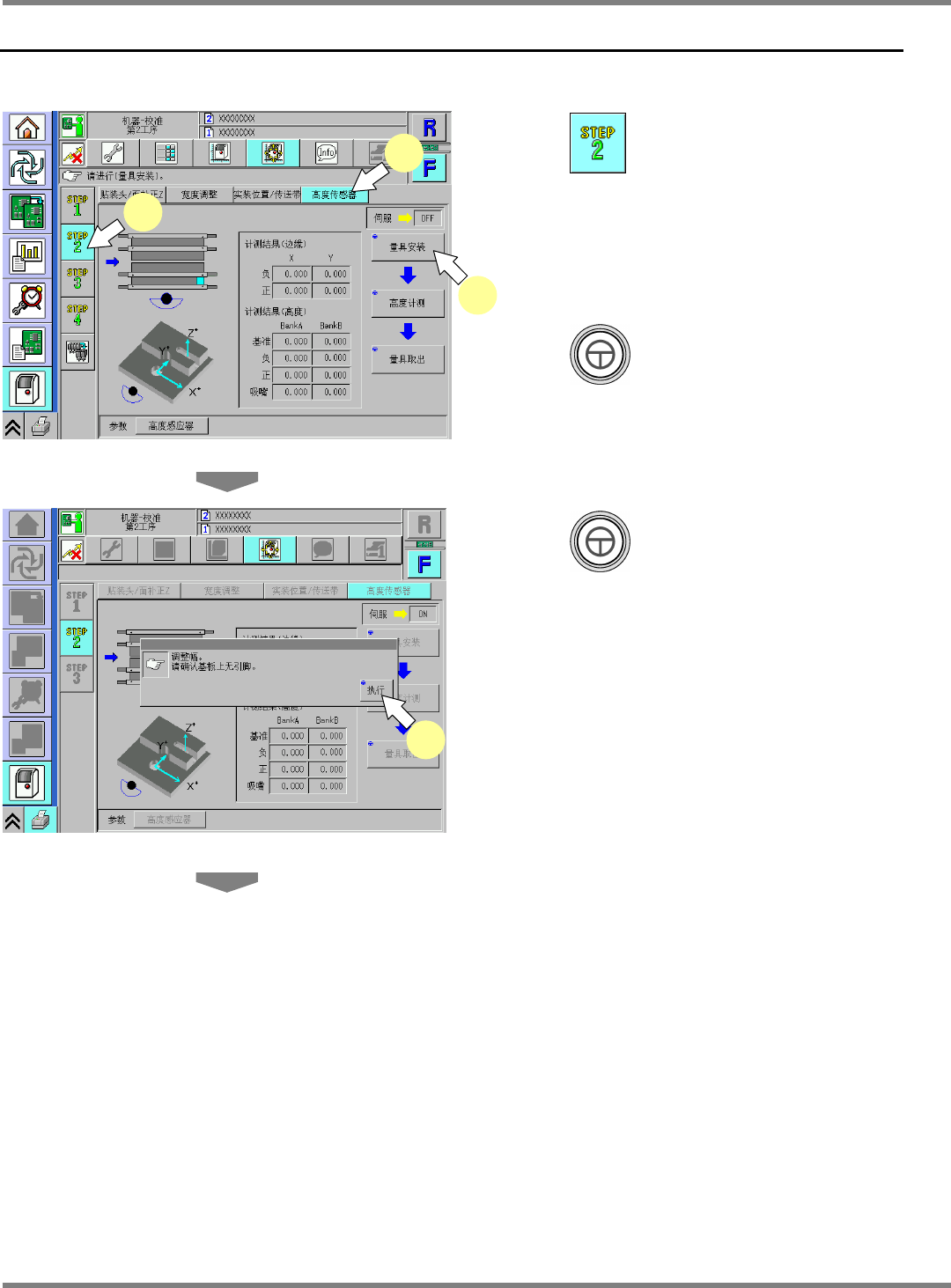

高度传感器
]
。
3
按
+ [
量具安装
]
。
•
确认在搬送轨道上有无基板。
存在基板时，请按照画面指示取下面板。
4
按
+ [
执行
]
。
•
为了设置高度传感器示教量具，开始执行宽度
调整。
∗
当目前轨道的宽度与量具宽度相一致时，不执
行调整动作。
∗
请确认在基板支撑块上不存在支撑销。
UnitCalibHeightSensor-01C02
1
2
3
UnitCalibHeightSensor-02C02
4
NPM-D
维修篇
9.7
高度传感器
EJM1DC-MB-09M-00 Page 9-33
5
按
+ [
执行
]
。
•
为了设置高度传感器示教量具，吸头移动到退
避位置。
6
将伺服开关置于
OFF
。
7
打开安全盖。
8
设置高度传感器示教量具。
∗
进行高度传感器的校准之际，在前后贴装头的
双方上，都将量具设置到轨道
1
上。
∗
将量具的右端对准基板夹具右端的基准标记。
在从右
Æ
左输送的情形下，将左端对准基板
夹具左端的基准标记。
(
照片为从左
Æ
右输送
的情形。
)
UnitCalibHeightSensor-03C02
5
基准标记
(
左
Æ
右输送时
)
基准标记
(
右
Æ
左输送时
)
基准标记
NPM-D
维修篇
9.7
高度传感器
Page 9-34 EJM1DC-MB-09M-00
9
关闭安全盖。
10
将伺服开关置于
ON
。
11
按
+ [
执行
]
。
•
为了安装吸嘴，吸头移动到作业位置。
12
将伺服开关置于
OFF
。
13
打开安全盖。
14
安装吸嘴。
16
吸嘴头
∗
请将
230CS
吸嘴安装到吸嘴位置
5
上。
12
吸嘴头
∗
请将
230CS
吸嘴安装到吸嘴位置
4
上。
8
吸嘴头
∗
请将
230C
吸嘴安装到吸嘴位置
3
上。
2
吸嘴头
∗
请将
1003
号吸嘴安装到吸嘴位置
2
上。
点胶头
∗
请将设置了
7202
号吸嘴的螺丝单元安装到吸
嘴位置
2
上。
UnitCalibHeightSensor-04C02
11
