NPM-D 维修篇 9.8 搭载负荷 Page 9-40 EJM1DC-MB-09M-00 9.8 搭载负荷 该操作只适用于 2 吸嘴吸头。 1 将传送带宽度调整到 120 mm 。 2 按 。 3 按 [ 搭载负荷 ] 。 4 选择工作台。 ∗ 请选择进行校准的工作台。 5 按 + [ 量具安装 ] 。 UnitCalibHead Load-01C03 2 3 UnitCalibHead Load-01C03 4 5
NPM-D
维修篇
9.7
高度传感器
EJM1DC-MB-09M-00 Page 9-39
37
保存数据。
•
按下了
[
否
]
时，将放弃通过校准所得的数据。
38
按
+ [
执行
]
。
•

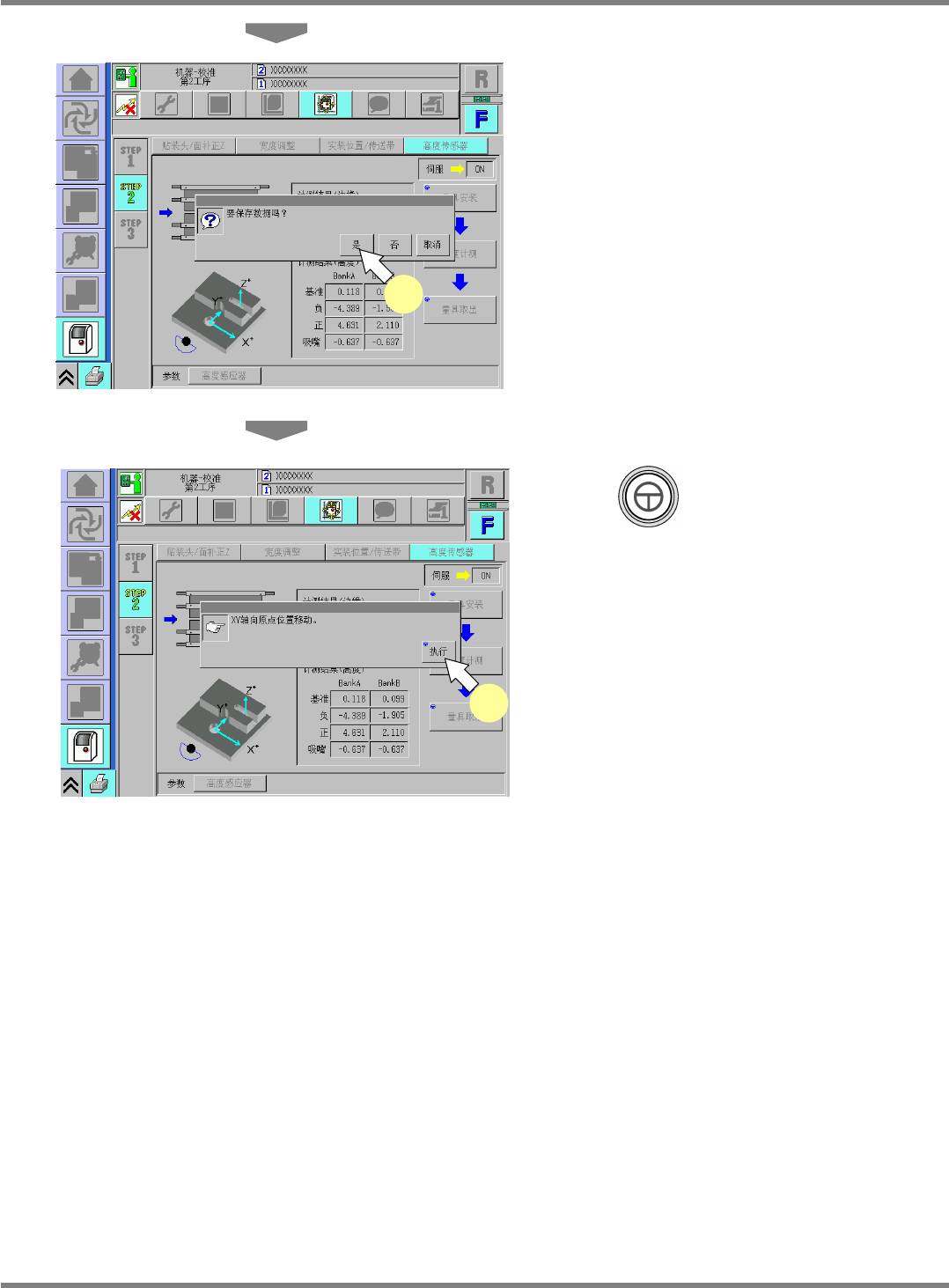

吸头移动到原点位置上。
•
完成了上述操作后，将会切换画面。
UnitCalibHeightSensor-13C02
37
UnitCalibHeightSensor-11C02
38
NPM-D
维修篇
9.8
搭载负荷
Page 9-40 EJM1DC-MB-09M-00
9.8
搭载负荷
该操作只适用于
2
吸嘴吸头。
1
将传送带宽度调整到
120 mm
。
2
按
。
3
按
[
搭载负荷
]
。
4
选择工作台。
∗
请选择进行校准的工作台。
5
按
+ [
量具安装
]
。
UnitCalibHeadLoad-01C03
2
3
UnitCalibHeadLoad-01C03
4
5
NPM-D
维修篇
9.8
搭载负荷
EJM1DC-MB-09M-00 Page 9-41
6
按
+ [
确认
]
。
•
吸头将会移动到退避位置。
7
将伺服开关置于
OFF
。
8
打开安全盖。
9

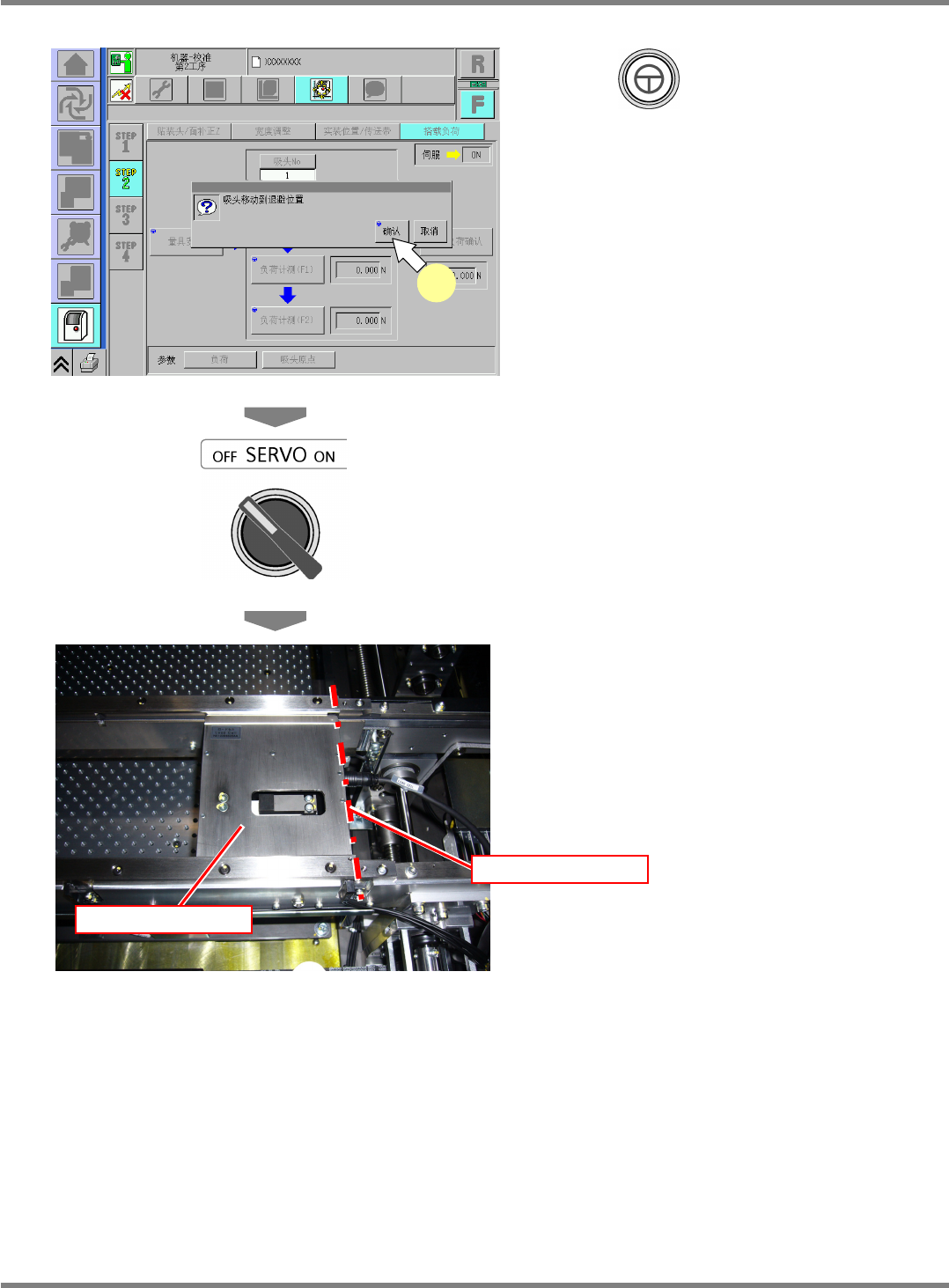

安装搭载负荷测量量具。
∗
请将搭载负荷测量量具推靠在轨道的基准侧，
使量具的右端面对准传送带的基板夹具的右端
面进行安装。
搭载负荷测量量具
对准
UnitCalibHeadLoad-02C02
6
