NPM-D 维修篇 9.8 搭载负荷 Page 9-42 EJM1DC-MB-09M-00 ∗ 请将电源线连接到交换台车的任意的 电源供给 部上。 ∗ 配线时，请参照图片，在吸嘴交换器 和电缆架 之间配线，并注意避免与吸头相干涉 。 10 关闭安全盖。 11 将伺服开关置于 ON 。 电源供给部
NPM-D
维修篇
9.8
搭载负荷
EJM1DC-MB-09M-00 Page 9-41
6
按
+ [
确认
]
。
•
吸头将会移动到退避位置。
7
将伺服开关置于
OFF
。
8
打开安全盖。
9
安装搭载负荷测量量具。
∗
请将搭载负荷测量量具推靠在轨道的基准侧，
使量具的右端面对准传送带的基板夹具的右端
面进行安装。
搭载负荷测量量具
对准
UnitCalibHeadLoad-02C02
6
NPM-D
维修篇
9.8
搭载负荷
Page 9-42 EJM1DC-MB-09M-00
∗

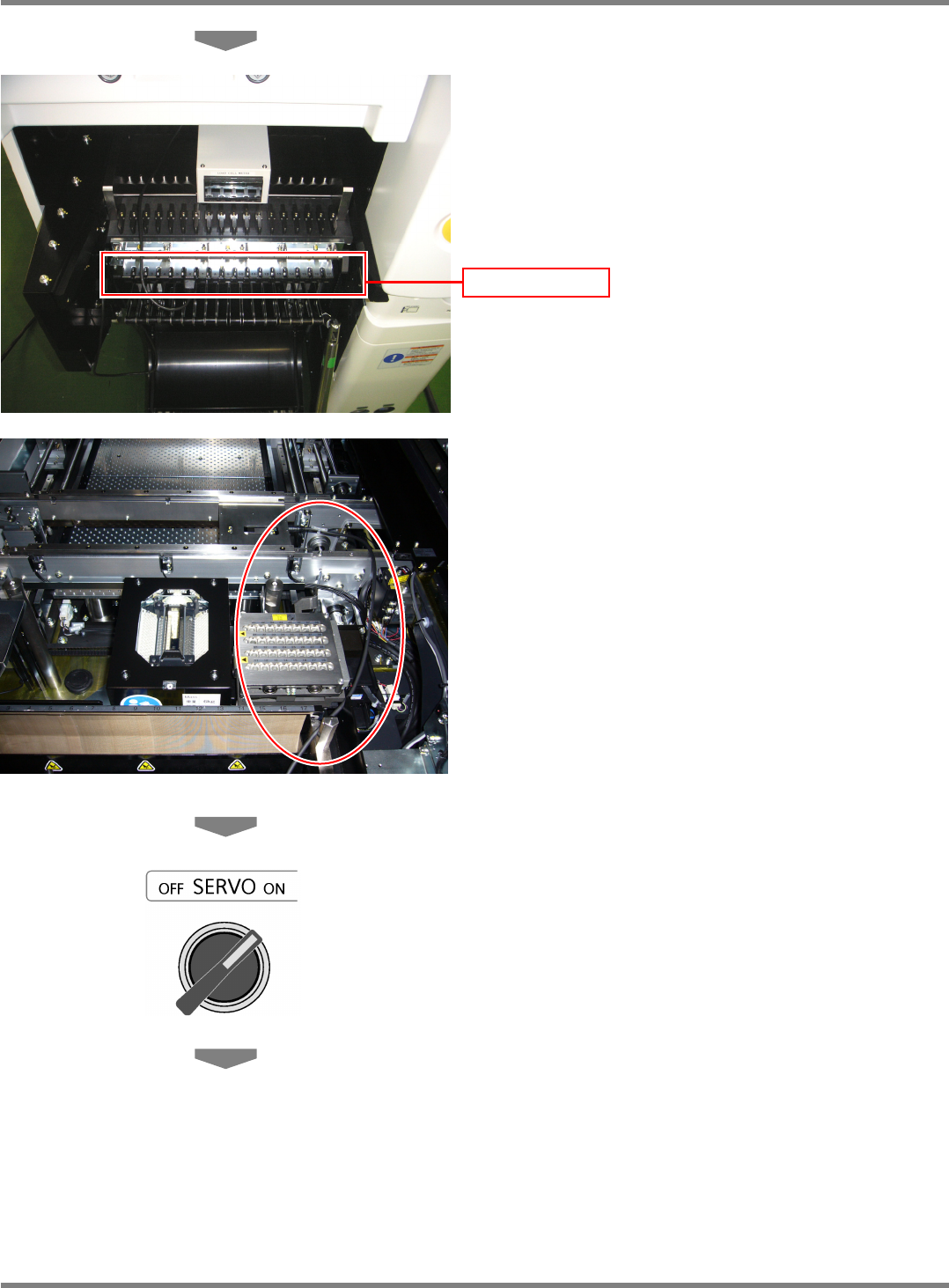

请将电源线连接到交换台车的任意的电源供给
部上。
∗
配线时，请参照图片，在吸嘴交换器和电缆架
之间配线，并注意避免与吸头相干涉。
10
关闭安全盖。
11
将伺服开关置于
ON
。
电源供给部
NPM-D
维修篇
9.8
搭载负荷
EJM1DC-MB-09M-00 Page 9-43
12
按
+ [
确认
]
。
13
按
[
吸头
No]
。
•
每按一次，将会切换吸嘴位置
No.
。
∗
请选择进行校准的吸嘴位置。
14
按
+ [
吸头安装
]
。
15
按
+ [
确认
]
。
•
吸头将会移动到作业位置。
UnitCalibHeadLoad-05C03
13
14
UnitCalibHeadLoad-04C03
12
UnitCalibHeadLoad-06C03
15
