NPM-D 维修篇 9.8 搭载负荷 Page 9-50 EJM1DC-MB-09M-00 47 关闭安全盖。 48 将伺服开关置于 ON 。 49 按 + [ 确认 ] 。 • 吸头移动到原点位置后， 将会切换到在程序 35. 中所选择的画面。 UnitCalibHead Load-22C03 49
NPM-D
维修篇
9.8
搭载负荷
EJM1DC-MB-09M-00 Page 9-49

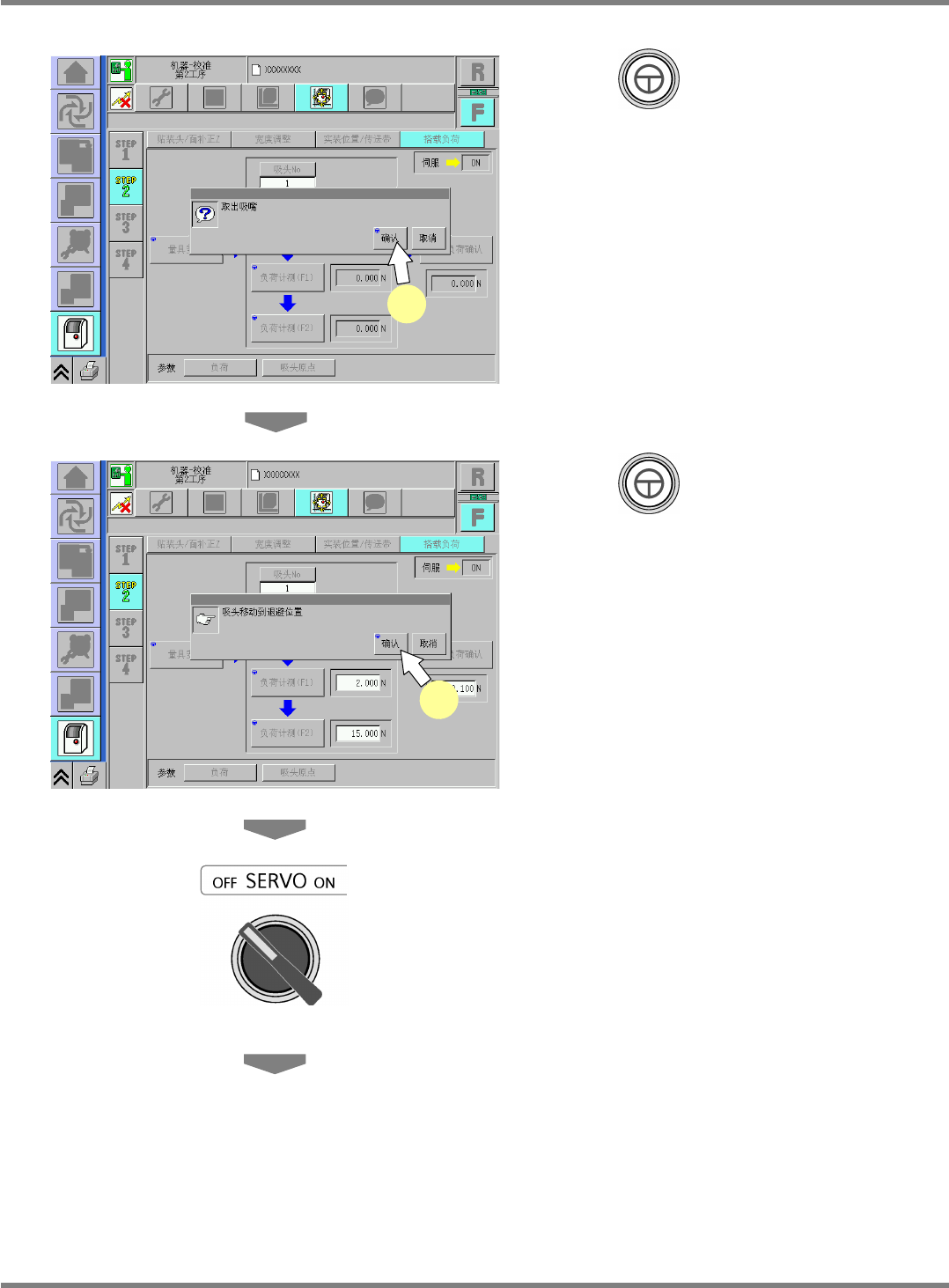

42
按
+ [
确认
]
。
43
按
+ [
确认
]
。
•
吸头将会移动到退避位置。
44
将伺服开关置于
OFF
。
45
打开安全盖。
46
拆下负荷测量量具。
UnitCalibHeadLoad-23C03
42
UnitCalibHeadLoad-21C03
43
NPM-D
维修篇
9.8
搭载负荷
Page 9-50 EJM1DC-MB-09M-00

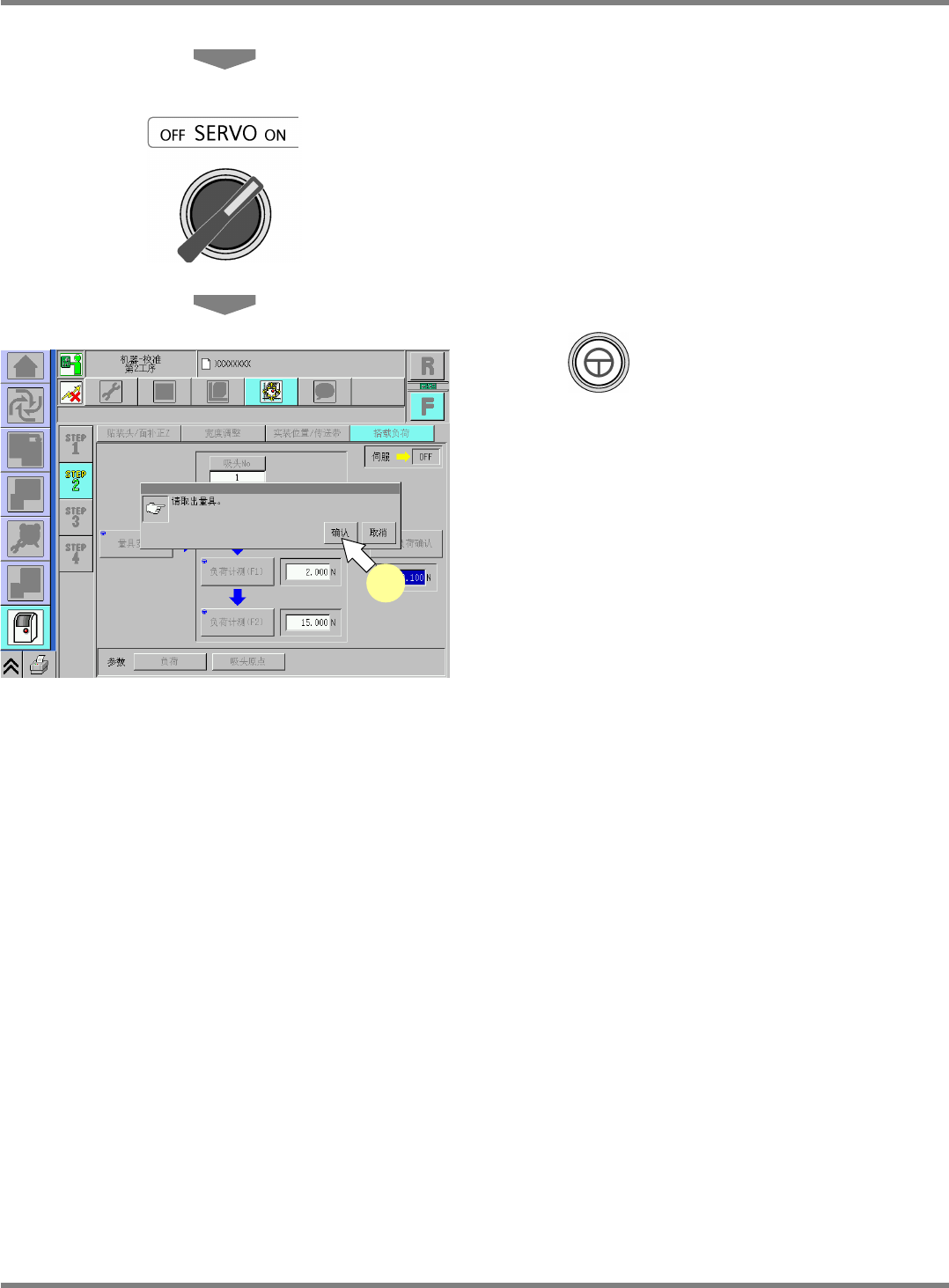

47
关闭安全盖。
48
将伺服开关置于
ON
。
49
按
+ [
确认
]
。
•
吸头移动到原点位置后，将会切换到在程序
35.
中所选择的画面。
UnitCalibHeadLoad-22C03
49
NPM-D
维修篇
9.8
搭载负荷
EJM1DC-MB-09M-00 Page 9-51
搭载负荷测量量具
(
选购件
)
z
初始设定
因出厂时已设定好，通常不需要设定。
z
量具的构成
No.
装置名
功能
数量
1
负荷测量仪表
在更换吸头等作业时，用于对吸头的负荷控制进行校准的装置。是
2
吸嘴吸
头的专用装置。
电源规格
: DC24V 7VA
质量
: 1.2
kg
尺寸
: 120 mm (W)
±
80 mm (H)
±
190 mm (D)
1
2
负荷测量传感器
测量负荷用的传感器。连接到
No.1
的负荷测量仪表上使用。
质量
: 600
g
1
3
砝码
对
No.1
的负荷测量仪表进行校正时使用的砝码。
质量
: 100
g
/1
kg
各
1
4
显示部
显示负荷值。
---
5
电源开关
负荷测量仪表主体的电源开关。
---
6
连接传感器电缆的连接器
用附属的电缆连接到负荷测量传感器上。
---
7
电源电缆
连接交換台车，供给电源。
---
3
2
1
4 5
6
7
