NPM-D 维修篇 9.8 搭载负荷 Page 9-52 EJM1DC-MB-09M-00 安装时，请将搭载负荷测量量具的右 端面对准传送带的基板夹具 的右端面，并将电源线连接 到交换台车的 任意的电源供给部上。 安装量具时，根据基板流向、前、后 的设定基准，将量具推靠在 轨道的基准侧。在左右方向 ，请将量具的 端面对准传送带基板夹具的端面进行 安装。此外，请参考照片 c 进行配线，注意不要使配线干涉 到吸头。 c 轨道 ( 基准侧 )…
NPM-D
维修篇
9.8
搭载负荷
EJM1DC-MB-09M-00 Page 9-51
搭载负荷测量量具
(
选购件
)
z
初始设定
因出厂时已设定好，通常不需要设定。
z

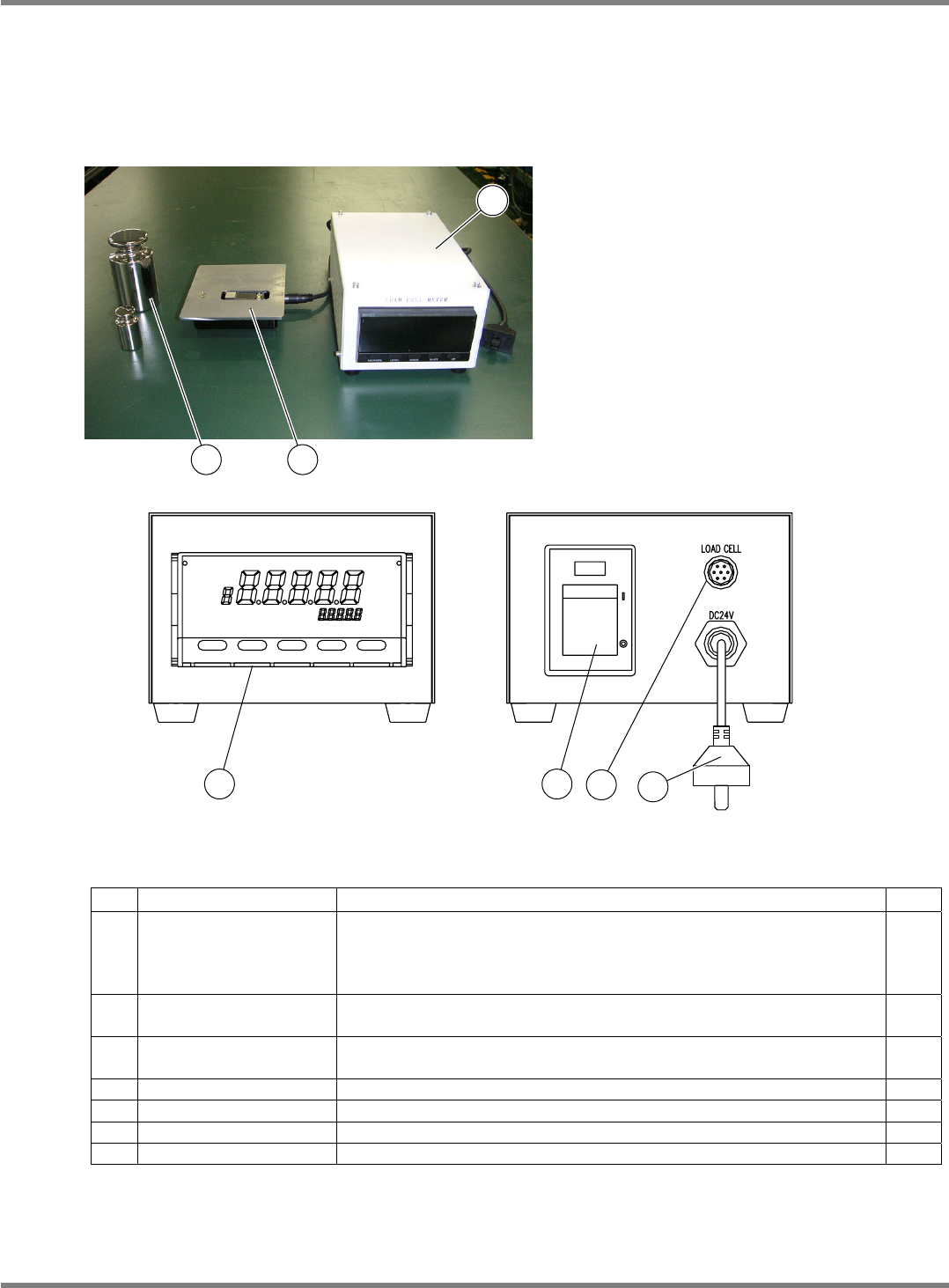

量具的构成
No.
装置名
功能
数量
1
负荷测量仪表
在更换吸头等作业时，用于对吸头的负荷控制进行校准的装置。是
2
吸嘴吸
头的专用装置。
电源规格
: DC24V 7VA
质量
: 1.2
kg
尺寸
: 120 mm (W)
±
80 mm (H)
±
190 mm (D)
1
2
负荷测量传感器
测量负荷用的传感器。连接到
No.1
的负荷测量仪表上使用。
质量
: 600
g
1
3
砝码
对
No.1
的负荷测量仪表进行校正时使用的砝码。
质量
: 100
g
/1
kg
各
1
4
显示部
显示负荷值。
---
5
电源开关
负荷测量仪表主体的电源开关。
---
6
连接传感器电缆的连接器
用附属的电缆连接到负荷测量传感器上。
---
7
电源电缆
连接交換台车，供给电源。
---
3
2
1
4 5
6
7
NPM-D
维修篇
9.8
搭载负荷
Page 9-52 EJM1DC-MB-09M-00

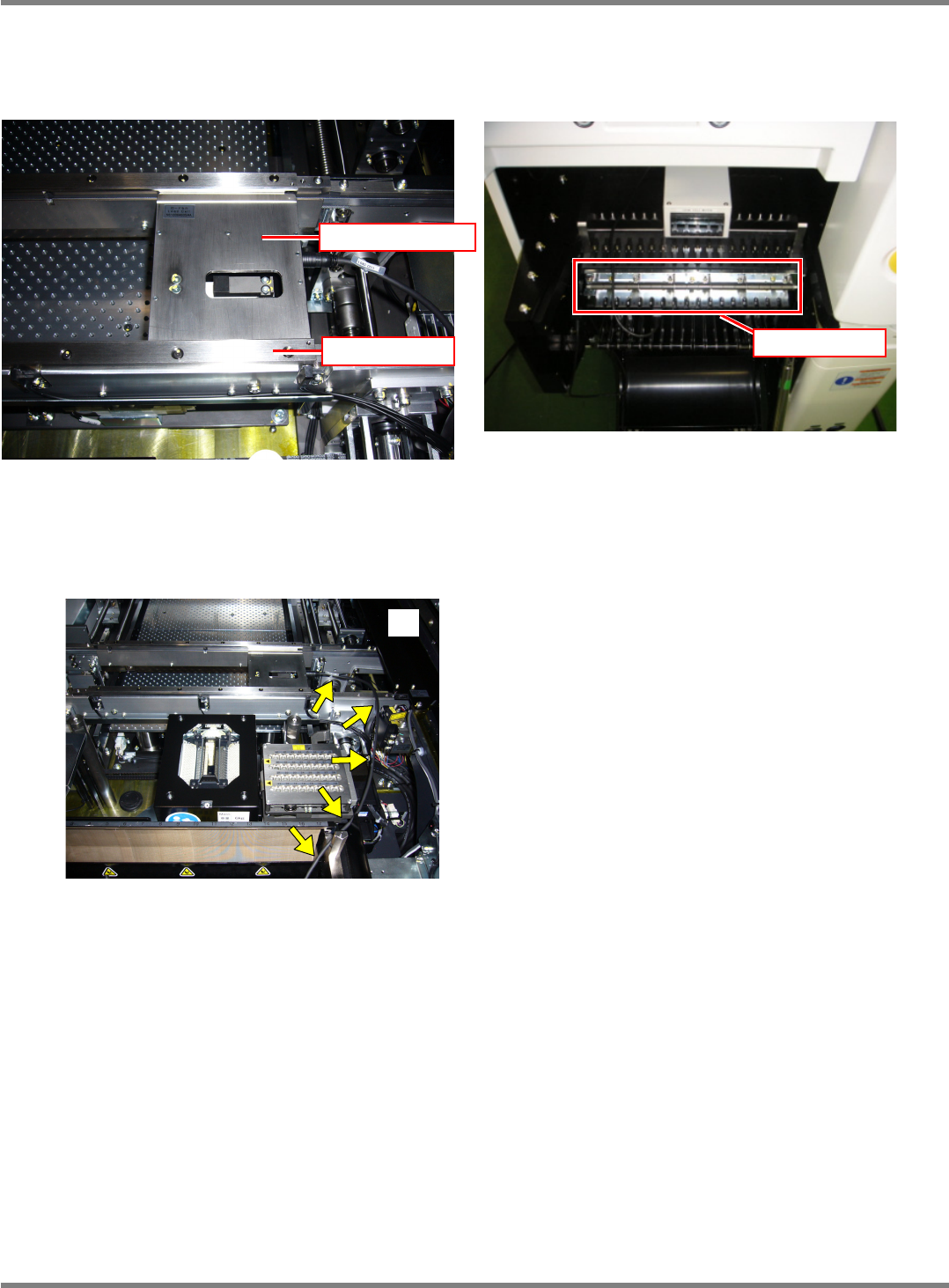

安装时，请将搭载负荷测量量具的右端面对准传送带的基板夹具的右端面，并将电源线连接到交换台车的
任意的电源供给部上。
安装量具时，根据基板流向、前、后的设定基准，将量具推靠在轨道的基准侧。在左右方向，请将量具的
端面对准传送带基板夹具的端面进行安装。此外，请参考照片
c
进行配线，注意不要使配线干涉到吸头。
c
轨道
(
基准侧
)
搭载负荷测量量具
电源供给部
NPM-D
维修篇
9.8
搭载负荷
EJM1DC-MB-09M-00 Page 9-53
z

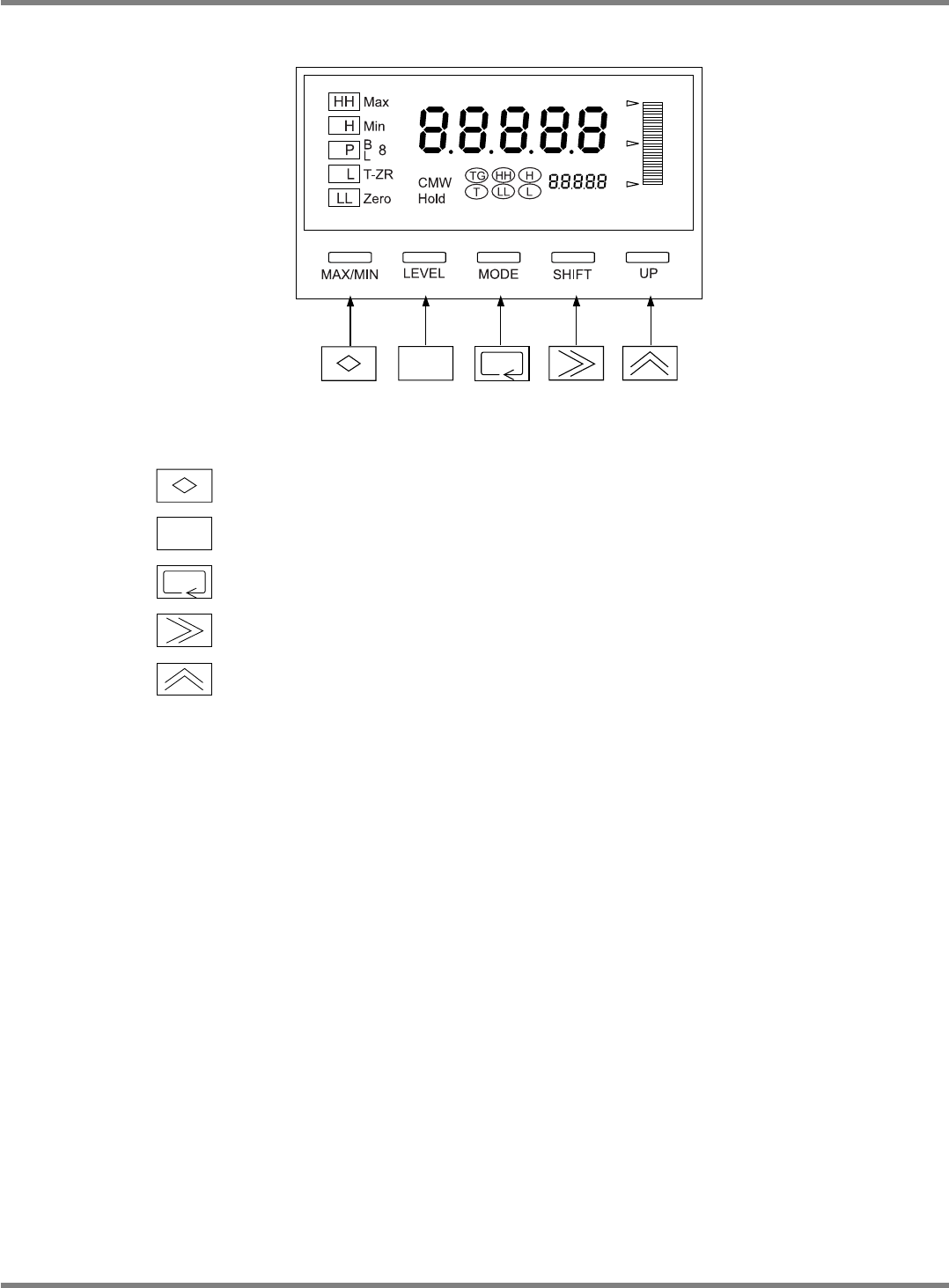

显示部的操作
MAX/MIN :
现在值、最大值、最小值的显示切换，复位
LEVEL :
水平的切换
MODE :
显示参数的切换
SHIFT :
参数设定值的变更，设定值的位移动
UP :
设定值的变更，强制归零
/
强制归零的解除
∗
下页以后对负荷测量量具的设定方法进行说明。
