NPM-D 维修篇 9.9 线性照相机 EJM1DC-MB-09M -00 Page 9-63 26 按 + [ 确认 ] 。 • 吸头将会移动到作业位置。 27 确认线性照相机量具。 16 吸嘴吸头 ∗ 请确认线性照相机量具是否安装在吸 嘴位置 5 上。 12 吸嘴吸头 ∗ 请确认线性照相机量具是否安装在吸 嘴位置 4 上。 8 吸嘴吸头 ∗ 请确认线性照相机量具是否安装在吸 嘴位置 3 上。 2 吸嘴吸头 ∗ 请确认线性照相机量具是…
NPM-D
维修篇
9.9
线性照相机
Page 9-62 EJM1DC-MB-09M-00

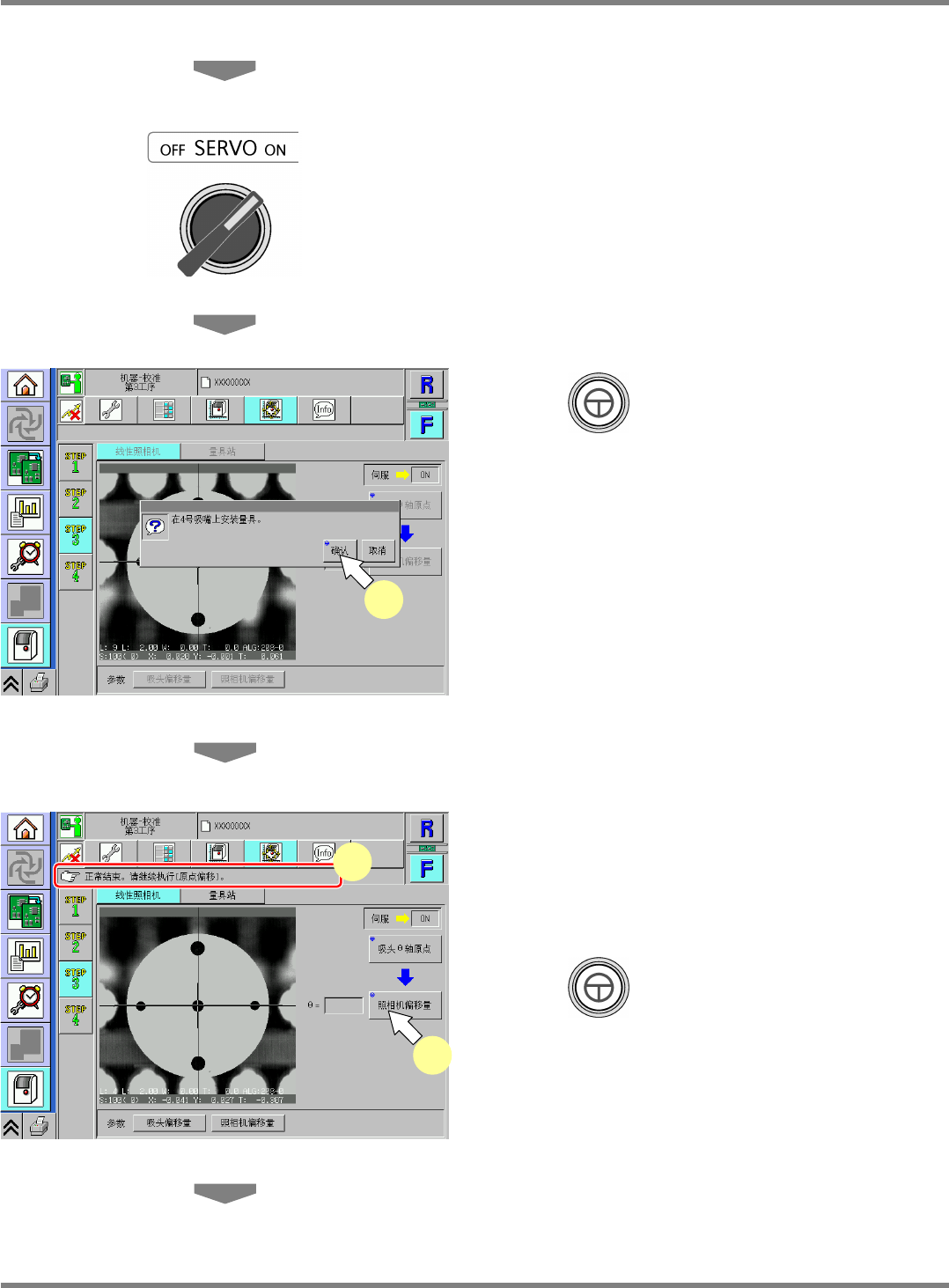

21
关闭安全盖。
22
将伺服开关置于
ON
。
23
按
+ [
确认
]
。
•
将会进行校准。
∗
使用
2
吸嘴吸头时，请再次进行程序
12. ~ 17.
的操作，然后再做以后的操作。
24
确认是否已正常结束。
25
按
+ [
照相机偏移量
]
。
UnitCalibLineCamera-05C00
23
UnitCalibLineCamera-06C00
25
24
NPM-D
维修篇
9.9
线性照相机
EJM1DC-MB-09M-00 Page 9-63

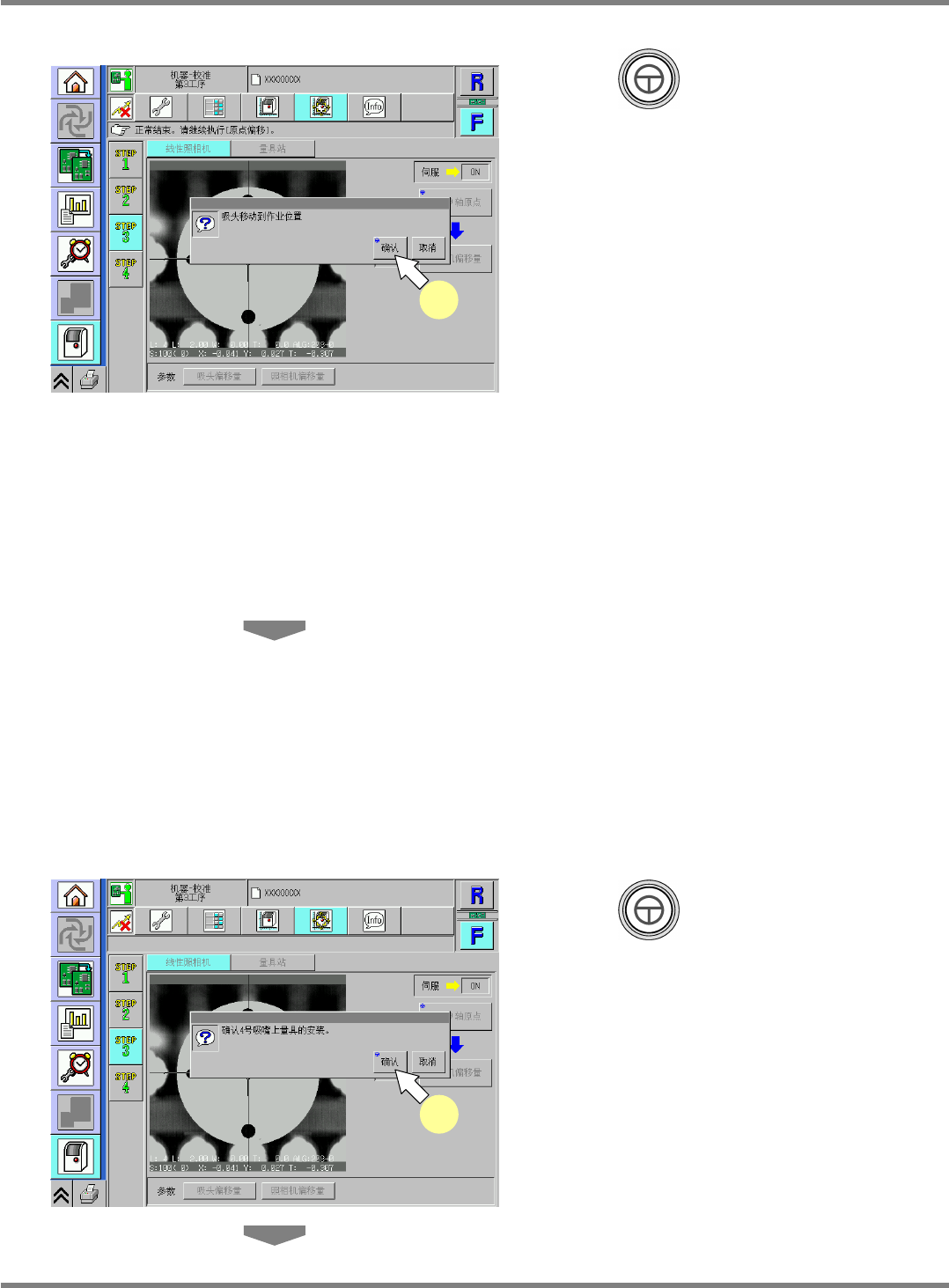

26
按
+ [
确认
]
。
•
吸头将会移动到作业位置。
27
确认线性照相机量具。
16
吸嘴吸头
∗
请确认线性照相机量具是否安装在吸嘴位置
5
上。
12
吸嘴吸头
∗
请确认线性照相机量具是否安装在吸嘴位置
4
上。
8
吸嘴吸头
∗
请确认线性照相机量具是否安装在吸嘴位置
3
上。
2
吸嘴吸头
∗
请确认线性照相机量具是否安装在吸嘴位置
2
上。
28
按
+ [
确认
]
。
•
将会进行校准。
UnitCalibLineCamera-07C00
26
UnitCalibLineCamera-08C00
28
NPM-D
维修篇
9.9
线性照相机
Page 9-64 EJM1DC-MB-09M-00

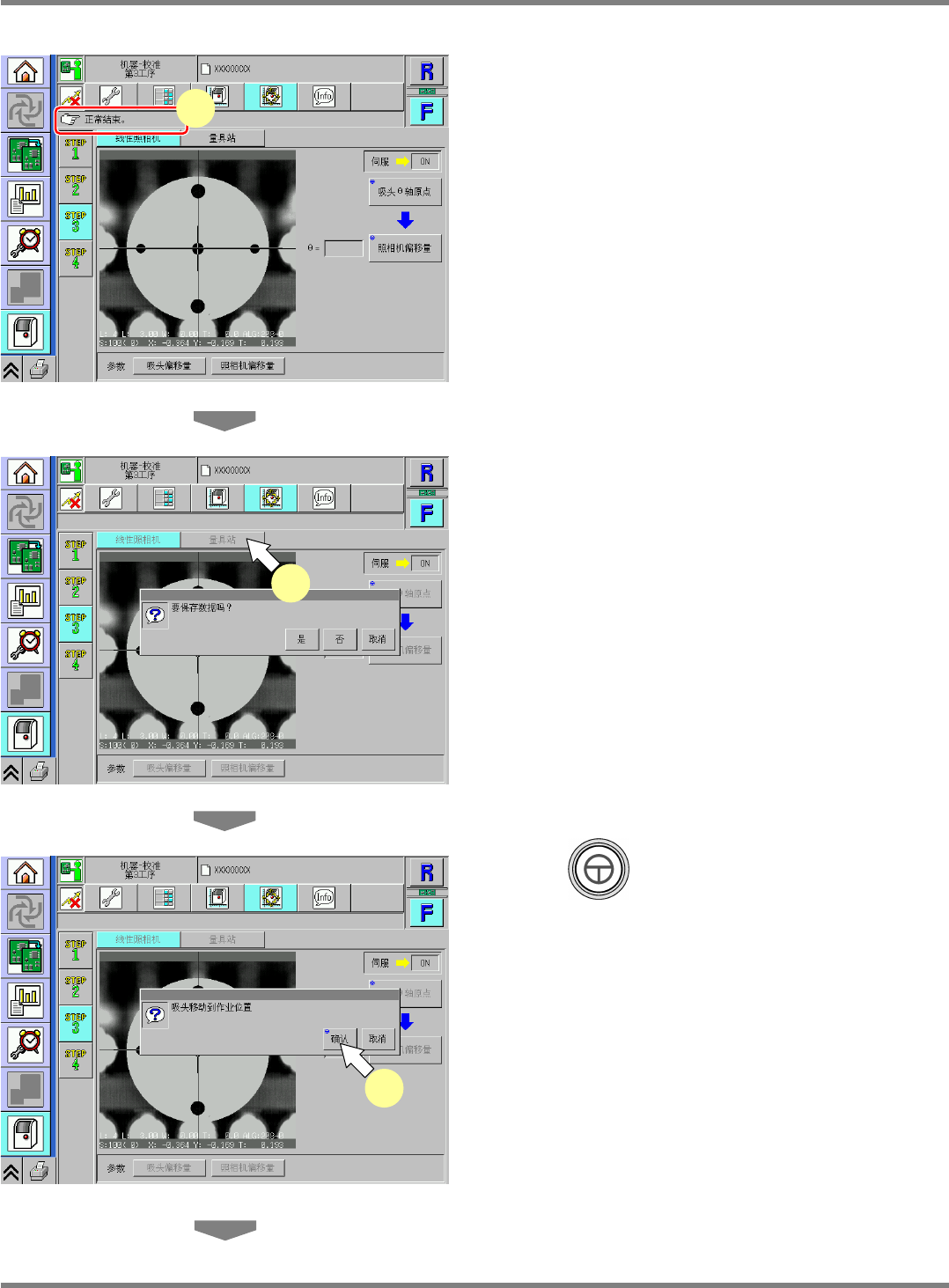

29
确认是否已正常结束。
∗
请反复进行程序
3. ~ 32.
的操作，在其他工作台
上也要进行同样的操作。
30
按
[
量具站
]
。
•
不仅是下一项目，从此画面换到其它画面时都
会显示确认是否保存数据的画面。
∗
若要保存通过校准获得的数据，请按
[
是
]
。
•
若按
[
否
]
，将会进行原点复归，通过校准获得
的数据将被失掉。
•
上述操作完毕后，画面将会转换。
31
按
+ [
确认
]
。
•
吸头将会移动到作业位置。
UnitCalibLineCamera-09C00
29
UnitCalibLineCamera-10C00
30
UnitCalibLineCamera-11C00
31
