NPM-D
维修篇
9.10
量具站
Page 9-66 EJM1DC-MB-09M-00
9.10
量具站
No.
装置名
功能
数量
1
量具站
在更换吸头等作业时，用于对吸头的参数进行校准的装置。这个装置可用于
全部吸头。
电源规格
: DC12V (5
号干电池
×
8
节
)
请客户准备。
关于电池的安装，请参照
“11.3.1 NPM-D
蓄电池的更换
”
。
注意
在电池放置其中的状态下长时间不使用，有可能造成漏液。
长时间不使用量具站时，请将电池取出保管。
重量
: 1.5
kg
尺寸
: 240 mm (W)
±
215 mm (D)
±
35 mm (H)
1
2
量具元件
是用
1
项中的量具站进行校准时使用的量具元件。
搭载到量具站上使用。
2
3
线性照相机
LED
照明亮度量具
是用
1
项中的量具站对线性照相机的
LED
照明的亮度进行校准时使用的量
具。搭载到量具站上使用。
1
4
校准用的吸嘴
是用
1
项中的量具站进行校准时使用的校准用的吸嘴。
用于
16
吸嘴吸头、
12
吸嘴吸头
: 153AS
吸嘴
用于
8
吸嘴吸头
: 153
吸嘴，
184
吸嘴
用于
2
吸嘴吸头
: 1003
吸嘴
各
2
5
吸头照相机
LED
照明亮度
量具存放基台
已设置好吸头照相机的
LED
照明的亮度校准所使用的量具。
---
6
主电源开关
电源处于
ON
后，绿色的
LED
亮灯。
---
7
光学传感器
是对
2
项的量具进行检测的传感器。
---
8
量具识别站
是在校准时装上
2
项的量具元件，并进行识别的站。
---
9
量具存放基台
在校准前设置
2
项的量具元件和照明亮度量具。
---
1 2 3
4
8
5
6
7
9
3
2
NPM-D
维修篇
9.10
量具站
EJM1DC-MB-09M-00 Page 9-67

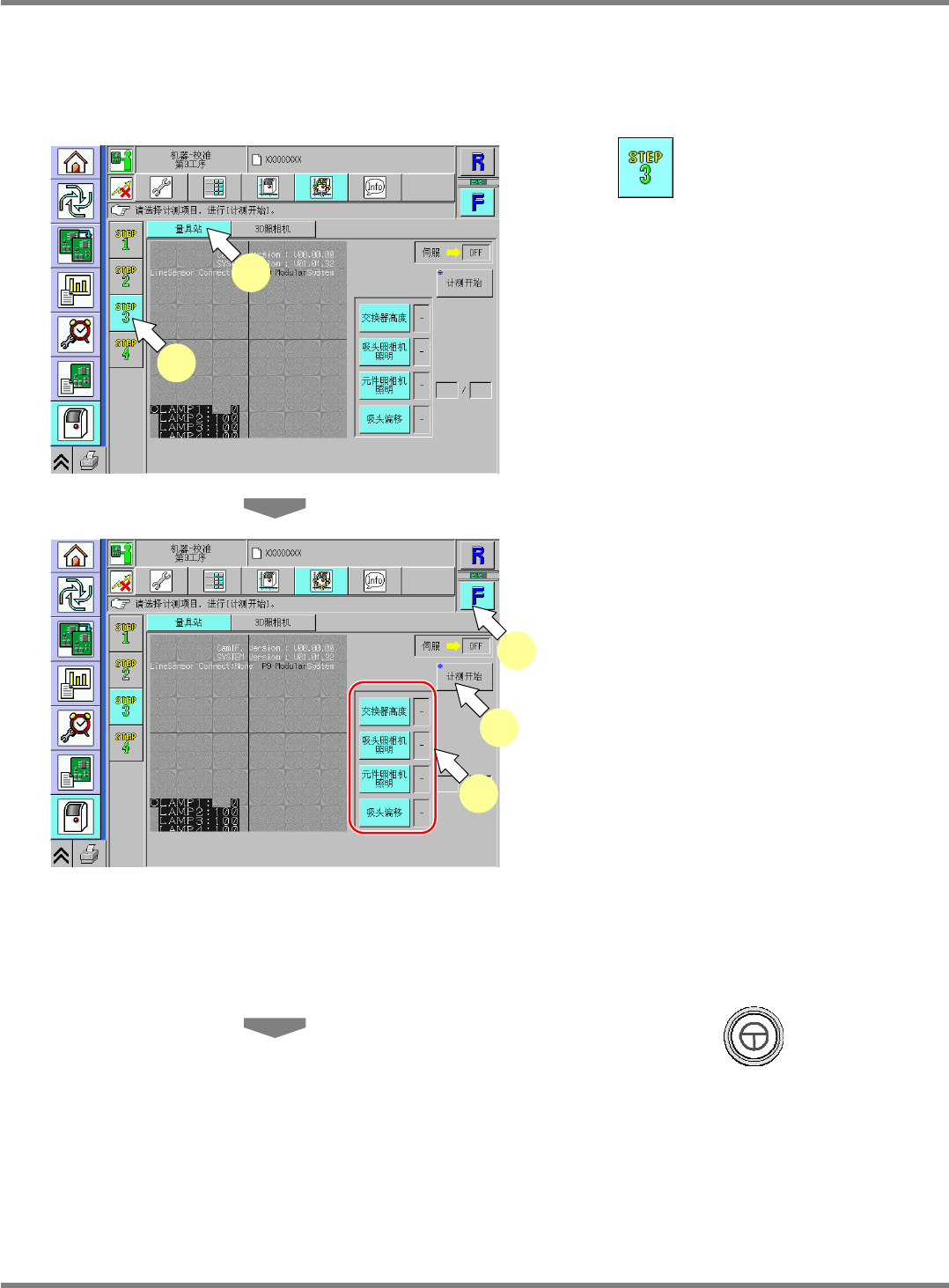

本操作是全部吸头的共通操作。
∗
请确认吸嘴交换器内没有吸嘴。
∗
请将支撑销全部取下。
1
按
。
2
按
[
量具站
]
。
∗
请确认本机内是否没有基板。
3
选择工作台。
∗
请选择进行校准的工作台。
4
选择所有的计测项目。
•
所选择的项目将会变成淡蓝色显示。
(
解除选择
的项目将会变成灰色显示。
)
测移载吸头
∗
选择所有的测量项目。
点胶头
/2D
检查头
∗
只选择
[
吸头照相机照明
]
。
5
按操作面板的
+ [
计测开始
]
。
UnitCalibJigStation-01C50
1
2
UnitCalibJigStation-01C05
3
5
4
NPM-D
维修篇
9.10
量具站
Page 9-68 EJM1DC-MB-09M-00

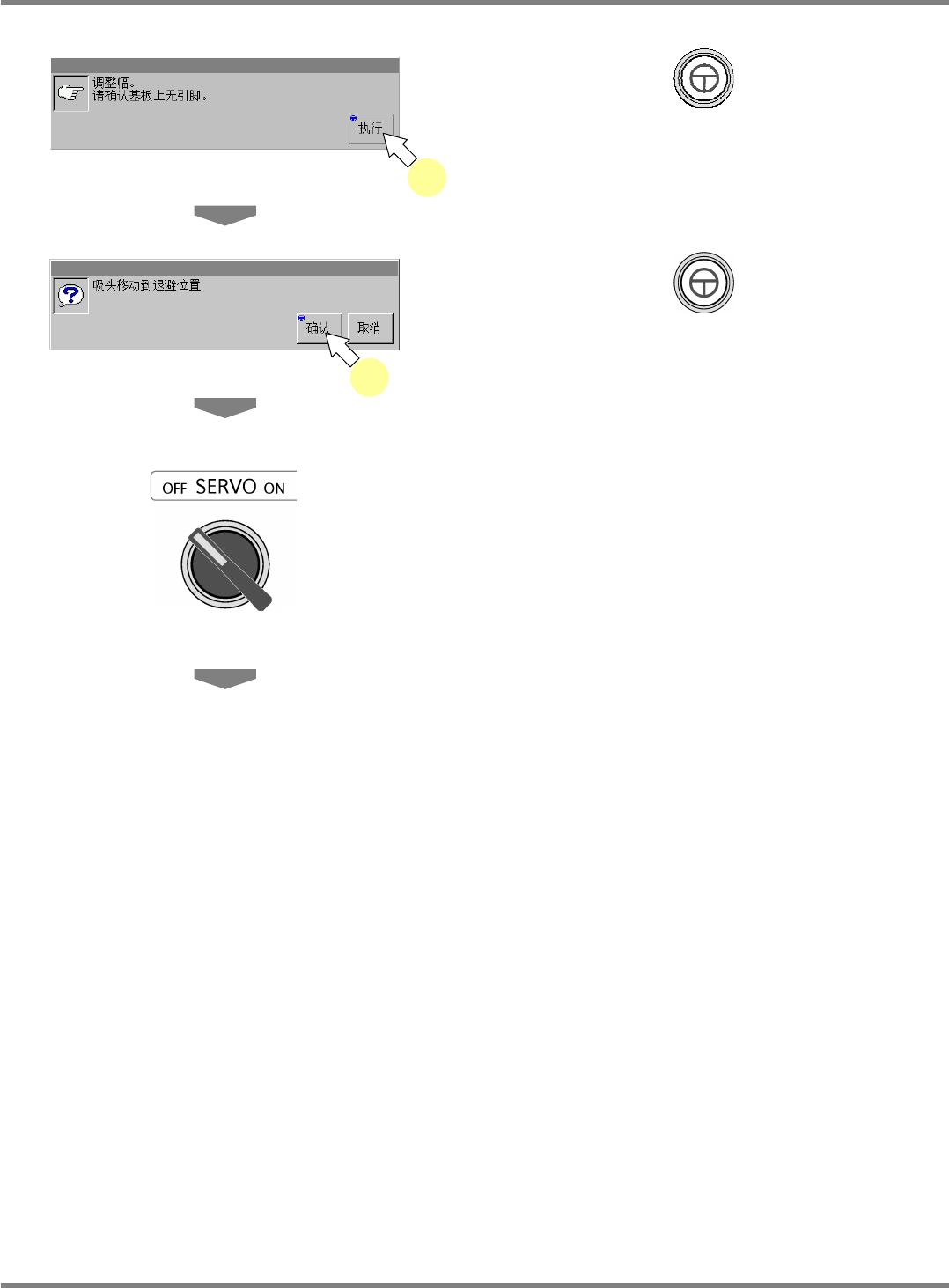

6
按操作面板的
+ [
执行
]
。
•
将传送带宽度调整为
215 mm
。
7
按操作面板的
+ [
确认
]
。
•
吸头将会移动到退避位置。
8
将伺服开关置于
OFF
。
9
打开安全盖。
6
7
