NPM-D 维修篇 9.14 白平衡 (2D 检查吸头 ) EJM1DC-MB-09M -00 Page 9-89 11 按 + [ 确认 ] 。 12 检查吸头动作，进行白平衡的调整。 • 完成后显示左画面。 13 按 + [ 确认 ] 。 • 吸头移动到退避位置。 14 将伺服开关置于 OFF 。 15 打开安全盖。 16 将制造主板从校正量具的左前部拆下。 UnitCalibInspectorBa lance-03C01 11 U…
NPM-D
维修篇
9.14
白平衡
(2D
检查吸头
)
Page 9-88 EJM1DC-MB-09M-00
5
按
+
[
确认
]
。
•
吸头移动到退避位置。
6
将伺服开关置于
OFF
。
7
打开安全盖。
8
将主用户板设置到校正量具的左前部。
∗
制造主板和校正板的表面容易留下划痕，并容
易脏污。因此请注意不要用手直接碰触制造主
板和校正板的表面。
∗
请从机器上取下全部的保护盖。否则会有和对
面吸头相冲撞的可能性。
9
关闭安全盖。
10
将伺服开关置于
ON
。
UnitCalibInspectorBalance-02C01
5
主用户板
保护盖
NPM-D
维修篇
9.14
白平衡
(2D
检查吸头
)
EJM1DC-MB-09M-00 Page 9-89
11
按
+
[
确认
]
。
12
检查吸头动作，进行白平衡的调整。
•
完成后显示左画面。
13
按
+
[
确认
]
。
•
吸头移动到退避位置。
14
将伺服开关置于
OFF
。
15
打开安全盖。
16
将制造主板从校正量具的左前部拆下。
UnitCalibInspectorBalance-03C01
11
UnitCalibInspectorBalance-04C01
13
NPM-D
维修篇
9.14
白平衡
(2D
检查吸头
)
Page 9-90 EJM1DC-MB-09M-00
17
关闭安全盖。
18
将伺服开关置于
ON
。
19

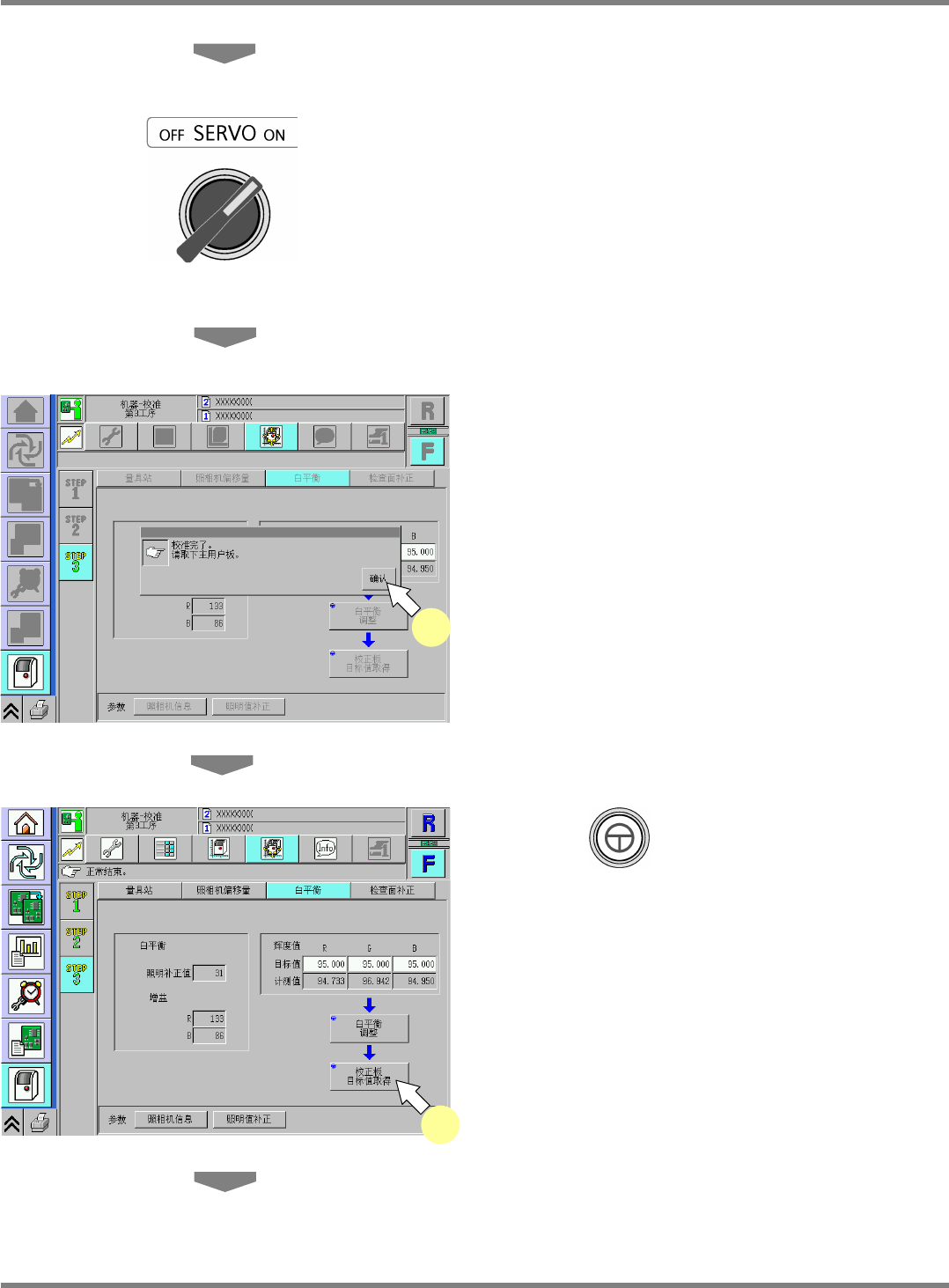

按
[
确认
]
。
20
按下
+ [
校正板目标值取得
]
。
•
检查头动作，取得常设灰色板的校正目标值。
UnitCalibInspectorBalance-05C01
19
UnitCalibInspectorBalance-06C01
20
