NPM-D 维修篇 9.16 吸着位置 Page 9-98 EJM1DC-MB-09M-00 20 拆下吸着位置高度示教量具。 21 按 + [ 确认 ] 。 • 吸头将会移动到作业位置。 22 将伺服开关置于 OFF 。 23 打开安全盖。 24 拆下吸嘴。 25 关闭安全盖。 26 将伺服开关置于 ON 。 27 按 + [ 确认 ] 。 • 吸头移动到原点位置后，画面将会转 换到在程 序 19. 中所选择的画面。 UnitCali…

100%1 / 528
NPM-D
维修篇
9.16
吸着位置
EJM1DC-MB-09M-00 Page 9-97
17
按
+ [
确认
]
。
•
将会进行校准。
18
确认是否已正常结束。
∗
请反复进行程序
3. ~ 18.
的操作，在其他工作台
上也要进行同样的操作。
19
按
。
•
不仅是下一项目，从此画面换到其它画面时都
会显示确认是否保存数据的画面。
∗
若要保存通过校准获得的数据，请按
[
是
]
。
•
若按
[
否
]
，将会进行原点复归，通过校准获得
的数据将被失掉。
•
上述操作完毕后，画面将会转换。
UnitCalibHeadHightMeasure-03C01
19
UnitCalibHeadHightMeasure-03C01
18
UnitCalibHeadHightMeasure-05C00-01
17
NPM-D
维修篇
9.16
吸着位置
Page 9-98 EJM1DC-MB-09M-00

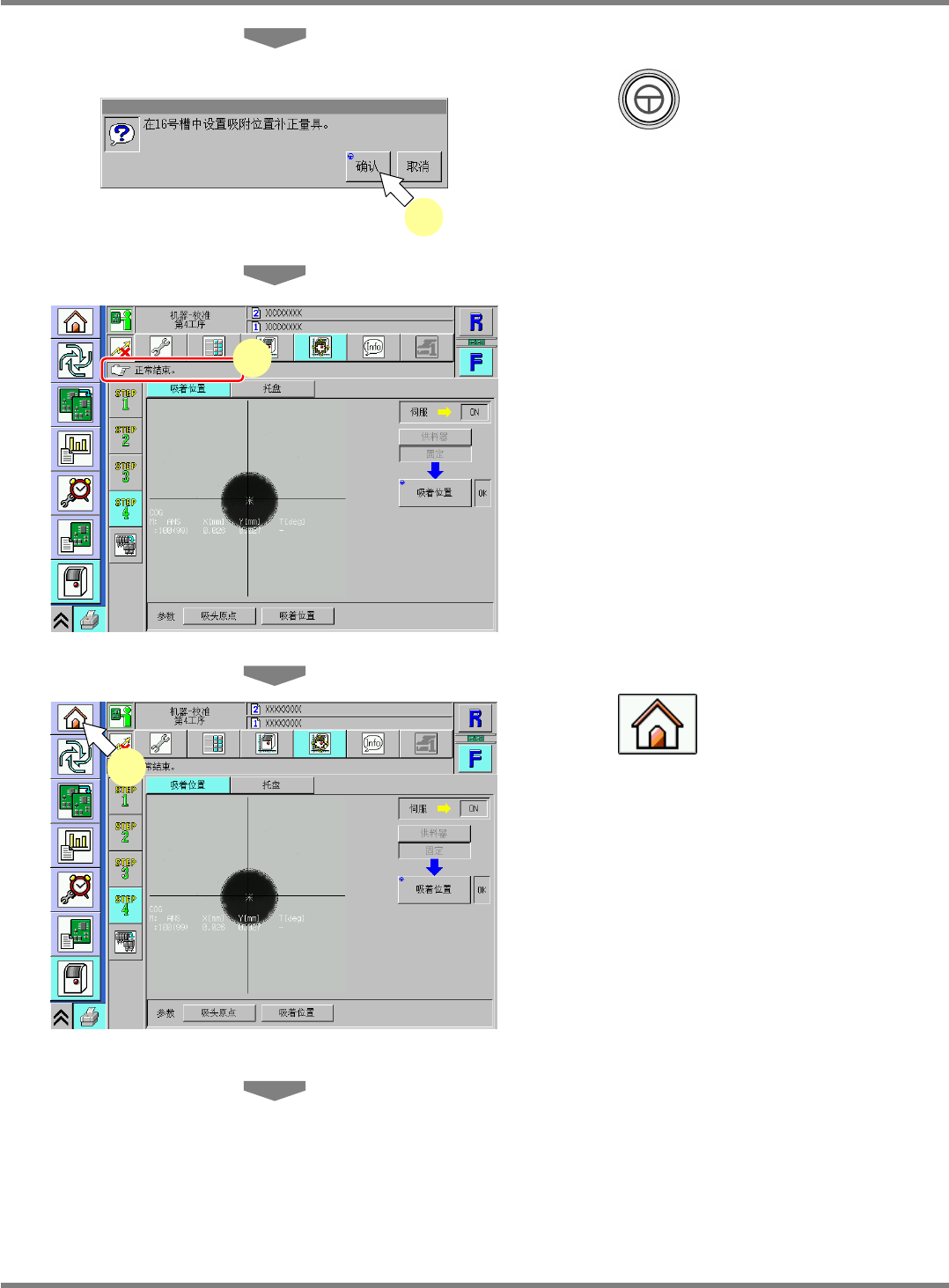

20
拆下吸着位置高度示教量具。
21
按
+ [
确认
]
。
•
吸头将会移动到作业位置。

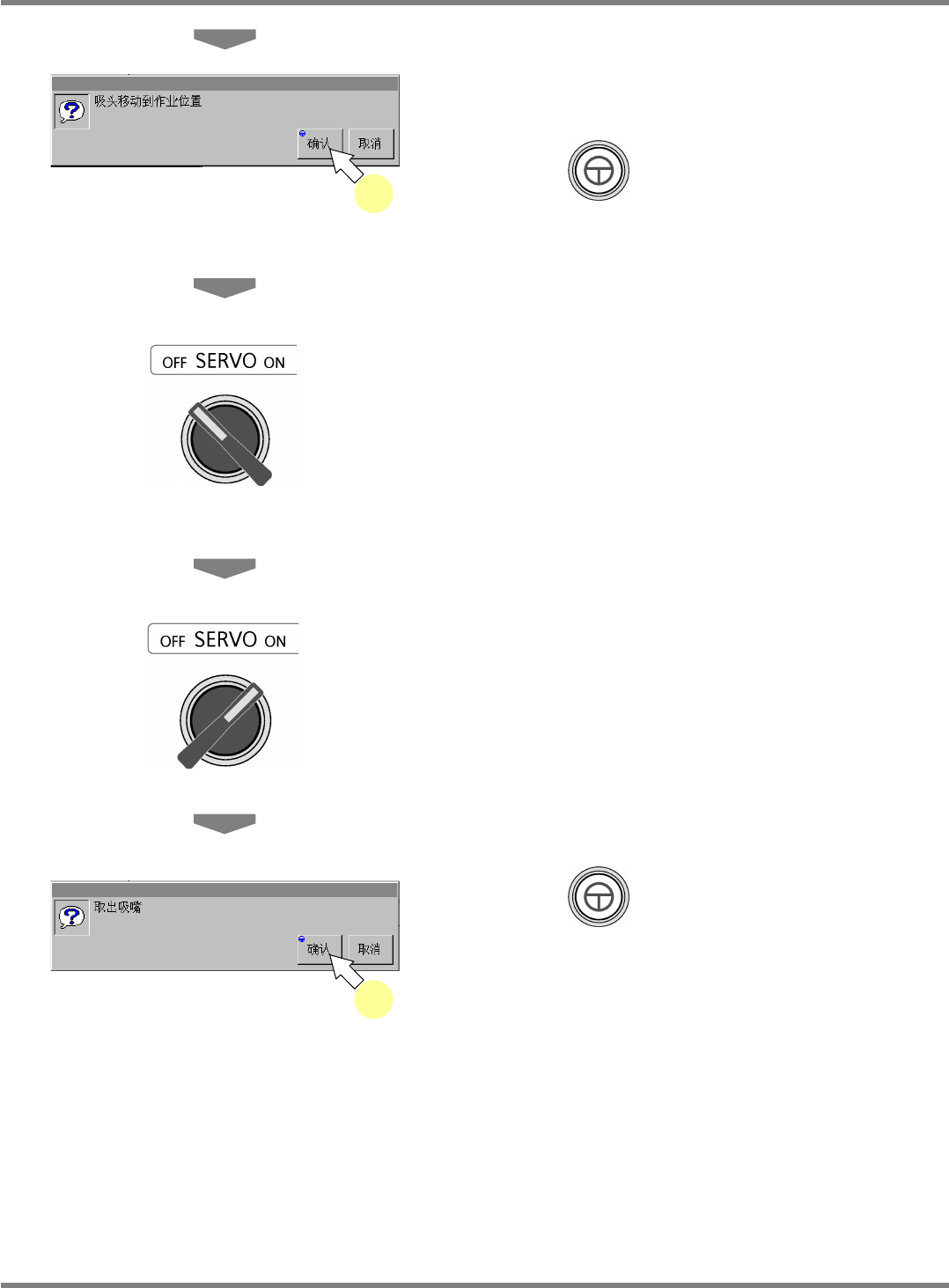

22
将伺服开关置于
OFF
。
23
打开安全盖。
24
拆下吸嘴。
25
关闭安全盖。
26
将伺服开关置于
ON
。
27
按
+ [
确认
]
。
•
吸头移动到原点位置后，画面将会转换到在程
序
19.
中所选择的画面。
UnitCalibHeadHightMeasure-08C00-01
21
UnitCalibHeadHightMeasure-09C00-01
27
NPM-D
维修篇
9.17
垂直线性照相机
EJM1DC-MB-09M-00 Page 9-99
9.17
垂直线性照相机

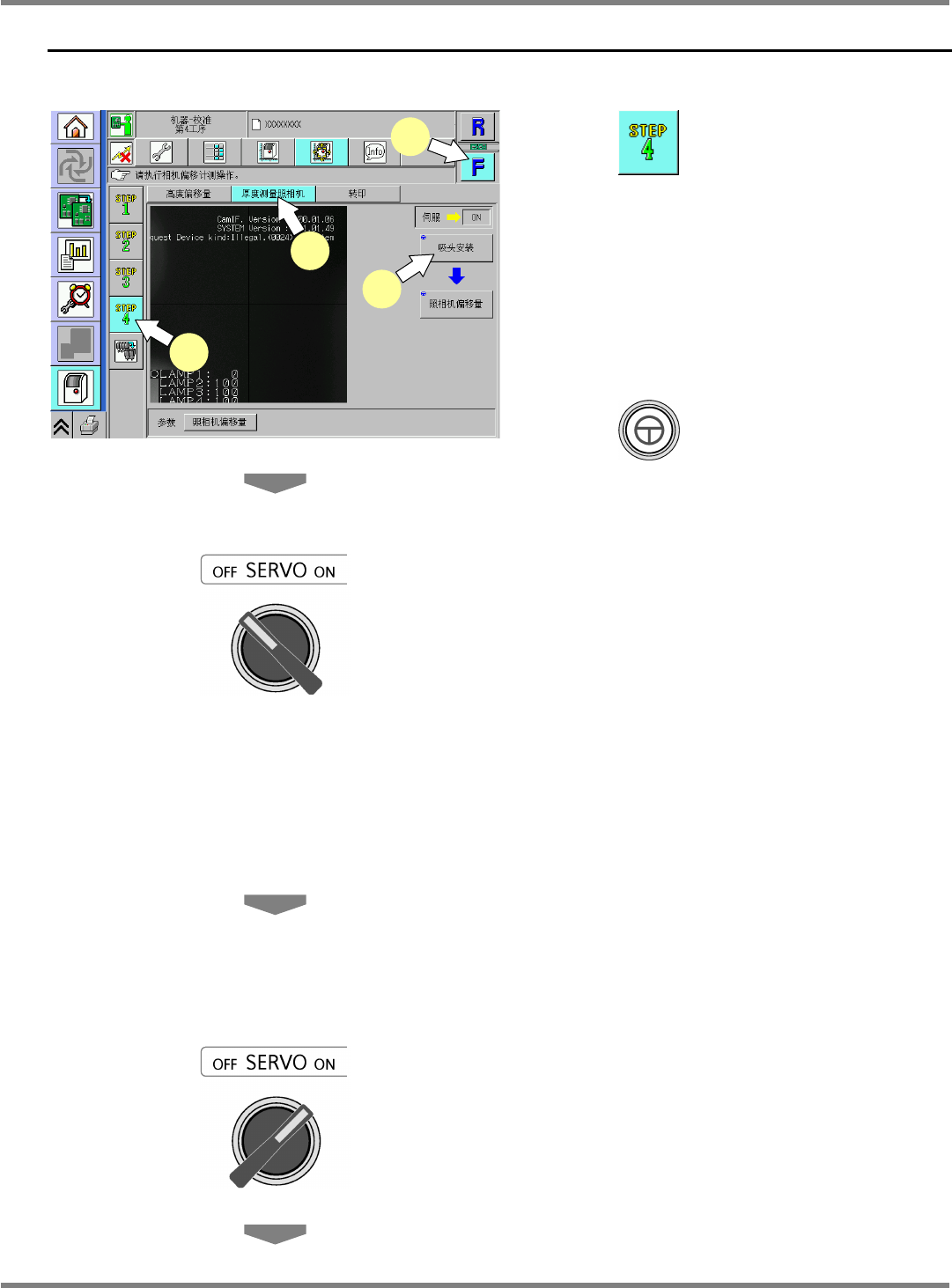

1
按
。
2
按
[
厚度测量照相机
]
。
3
选择工作台。
∗
请选择进行校准的工作台。
4
按
+ [
吸头安装
]
。
•
吸头将会移动到作业位置。
5
将伺服开关置于
OFF
。
6
打开安全盖。
7
将吸嘴安装在所显示的吸嘴位置上。
16
吸嘴吸头
∗
请将
230CS
吸嘴安装在吸嘴位置
5
上。
12
吸嘴吸头
∗
请将
230CS
吸嘴安装在吸嘴位置
4
上。
8
吸嘴吸头
∗
请将
230C
吸嘴安装在吸嘴位置
3
上。
2
吸嘴吸头
∗
请将
1002
号吸嘴安装在吸嘴位置
2
上。
8
关闭安全盖。
9
将伺服开关置于
ON
。
UnitCalibVerticalLineCamera-01C00
1
2
3
4
