NPM-D 维修篇 9.18 托盘 EJM1DC-MB-09M -00 Page 9-103 9.18 托盘 是安装托盘供料器时的操作。 该操作只适用于 8 吸嘴吸头以及 2 吸嘴吸头。 请从后侧操作。 1 按 。 2 按 [ 托盘 ] 。 3 按 + [ 吸着高度 ] 。 4 将伺服开关置于 OFF 。 5 打开安全盖。 6 安装吸嘴。 8 吸嘴吸头 ∗ 请在吸嘴交换器 11 上安装 230C 吸嘴。 2 吸嘴吸头 ∗ 请在吸嘴交换器…
NPM-D
维修篇
9.17
垂直线性照相机
Page 9-102 EJM1DC-MB-09M-00
15
将伺服开关置于
OFF
。
16
打开安全盖。
17
拆下吸嘴。
18
关闭安全盖。
19
将伺服开关置于
ON
。
20
按
+ [
确认
]
。
•
将会转换到在程序
13.
中所选择的画面。
UnitCalibVerticalLineCamera-05C00
20
NPM-D
维修篇
9.18
托盘
EJM1DC-MB-09M-00 Page 9-103
9.18
托盘
是安装托盘供料器时的操作。
该操作只适用于
8
吸嘴吸头以及
2
吸嘴吸头。
请从后侧操作。
1
按
。
2
按
[
托盘
]
。
3
按
+ [
吸着高度
]
。
4
将伺服开关置于
OFF
。
5
打开安全盖。
6
安装吸嘴。
8
吸嘴吸头
∗
请在吸嘴交换器
11
上安装
230C
吸嘴。
2
吸嘴吸头
∗
请在吸嘴交换器
11
上安装
1002
号吸嘴。
7
关闭安全盖。
8
将伺服开关置于
ON
。
UnitCalibTrayPos-01C02
1
2
3
NPM-D
维修篇
9.18
托盘
Page 9-104 EJM1DC-MB-09M-00

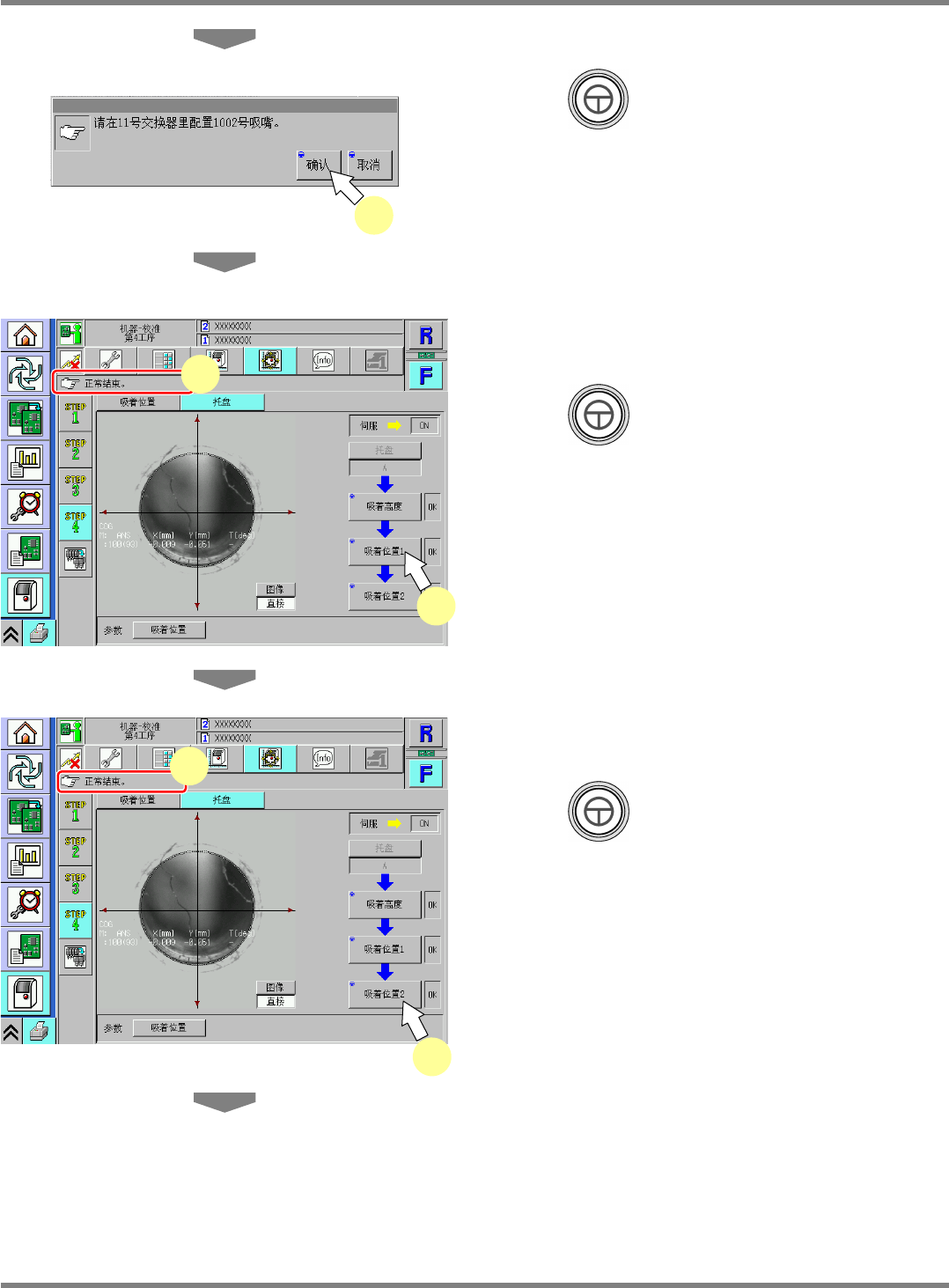

9
按
+ [
确认
]
。
•
将会进行校准。
10
确认是否已正常结束。
11
按
+ [
吸着位置
1]
。
•
将会进行校准。
12
确认是否已正常结束。
13
按
+ [
吸着位置
2]
。
•
将会进行校准。
UnitCalibTrayPos-01C02
11
10
UnitCalibTrayPos-01C02
13
12
UnitCalibTrayPos-02C02-01
9
