NPM-D 维修篇 9.18 托盘 Page 9-106 EJM1DC-MB-09M-00 17 按 + [ 确认 ] 。 • 吸头移动到原点位置后，画面将会转 换到在程 序 16. 中所选择的画面。 DualUnitCalibTra yPos-11C50-01 17
NPM-D
维修篇
9.18
托盘
EJM1DC-MB-09M-00 Page 9-105
14
确认是否已正常结束。
15

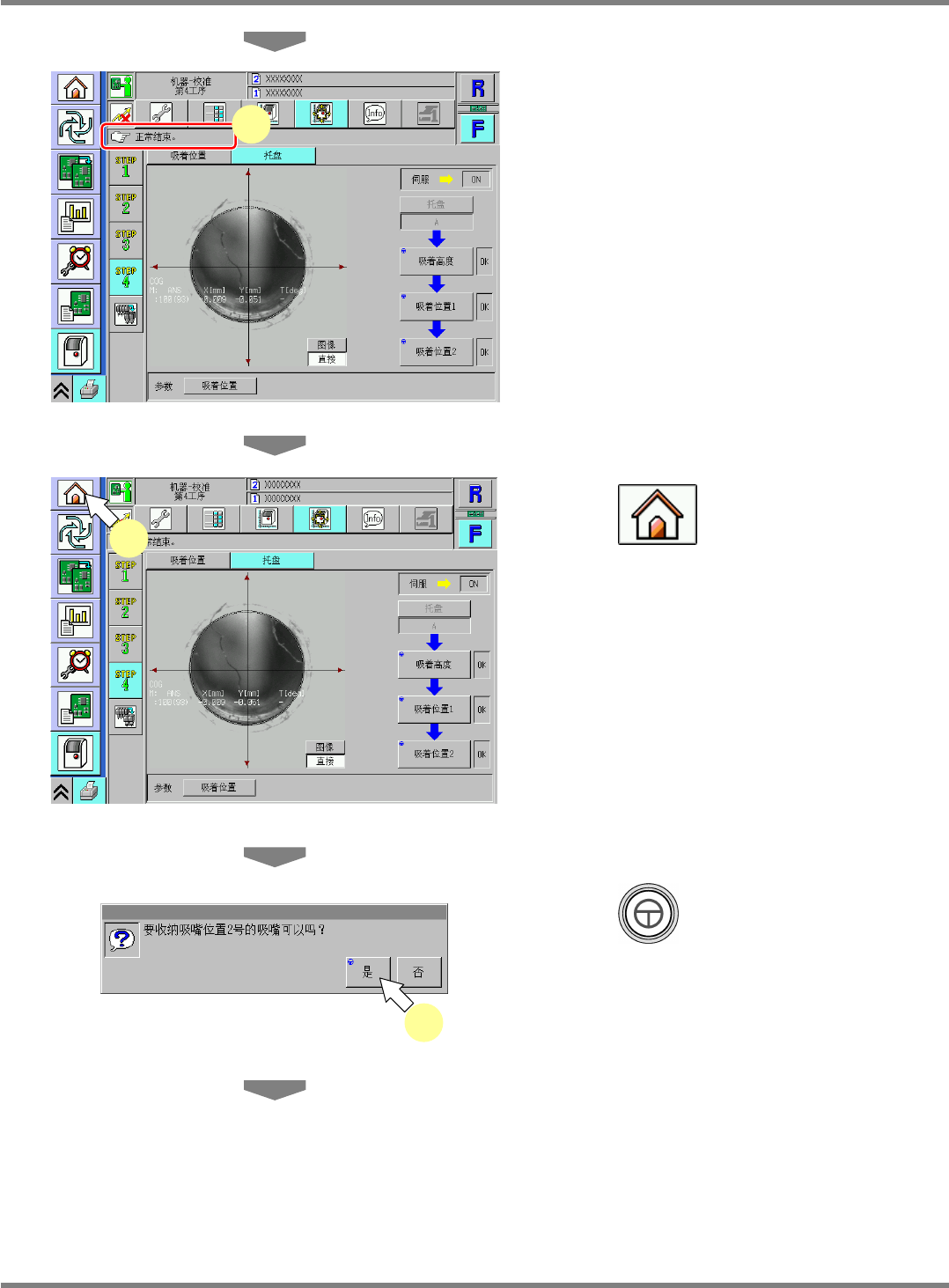

按
。
•
不仅是下一项目，从此画面换到其它画面时都
会显示确认是否保存数据的画面。
∗
若要保存通过校准获得的数据，请按
[
是
]
。
•
若按
[
否
]
，将会进行原点复归，通过校准获得的
数据将被失掉。
•
上述操作完毕后，画面将会转换。
16
按
+ [
确认
]
。
•
将吸嘴放置在交换器内。
UnitCalibTrayPos-01C02
15
UnitCalibTrayPos-01C02
14
DualUnitCalibTrayPos-10C50-01
16
NPM-D
维修篇
9.18
托盘
Page 9-106 EJM1DC-MB-09M-00
17

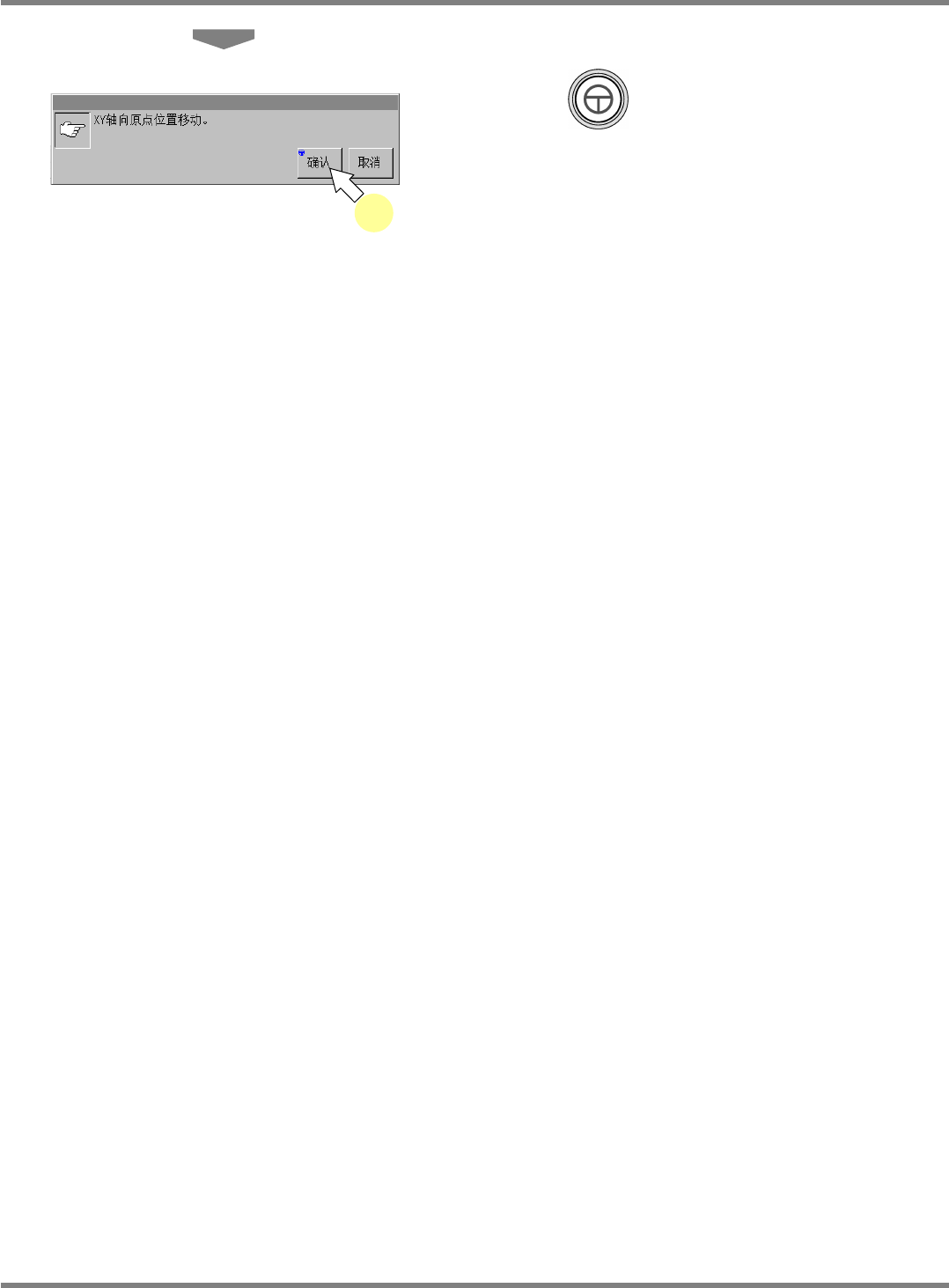

按
+ [
确认
]
。
•
吸头移动到原点位置后，画面将会转换到在程
序
16.
中所选择的画面。
DualUnitCalibTrayPos-11C50-01
17
NPM-D
维修篇
9.19
精度验证
EJM1DC-MB-09M-00 Page 9-107
9.19
精度验证
在此，对设备的装着精度的测定及使用其测定结果的装着位置各角度偏移量的登录顺序进行说明。
9.19.1
概要
1
概略工序
精度验证及装着位置各角度偏移量的登录使用专用的
MCDATA (
生产程序
)
。
该作业只能使用专用的
MCDATA
进行。
反映出各角度偏移量后将改写设备内的机器参数。
为了安全，推荐在实施前保存现在的数据。
作业顺序大概为以下工序。
1.
生产的准备
c
MCDATA (
生产程序
)
的选择
d
准备装着、确认吸着位置、设置吸嘴
2.
装着的确认及反映
e
装着
f
装着结果的确认及反映
3.
装着精度的确认
g
装着
h
装着结果的确认
2
吸头的种类与作业内容及元件
因搭载的吸头样式不同实施作业而有不同。
各角度偏移量反映在芯片、微小、通用、通用
3D
的
4
处。
芯片
:
在
16
吸嘴吸头、
12
吸嘴吸头、
8
吸嘴吸头的贴装精度上反映
微小
:
是
0402
元件的专用偏移量
通用
:
在
2
吸嘴吸头的贴装精度及通用
8
吸嘴吸头的应对元件
(12
以上
)
上反映
通用
3D:
使用选购件的
3D
传感器时反映
各吸头作业中使用的吸嘴以及吸头如下所示。
吸头
芯片
微小
通用
通用
3D
16
吸嘴吸头
230CS : 16
个
230ZS : 16
个
--- ---
12
吸嘴吸头
230CS : 12
个
230ZS : 12
个
--- ---
8
吸嘴吸头
230C : 8
个
230Z : 8
个
184 : 2
个
184 : 2
个
2
吸嘴吸头
---
---
1005 : 2
个
1005 : 2
个
