NPM-D 维修篇 9.19 精度验证 EJM1DC-MB-09M -00 Page 9-109 3 MCDATA ( 生产程序 ) 吸头有 16 吸嘴吸头、 12 吸嘴、 8 吸嘴、 2 吸嘴 4 种。 供给部前侧 : 仅有供料器，后侧 : 有供料器 (F) 或托盘 (T) 。 主要吸头及供给部的构成如下所示。 以吸头式样为例， 8-8F 表示前侧 : 8 吸嘴，后侧 : 8 吸嘴、供料器供给部。 同样 2-2T 表示，前侧 : 2 …
NPM-D
维修篇
9.19
精度验证
Page 9-108 EJM1DC-MB-09M-00
芯片精度
z
芯片元件的装着确认使用敝公司指定的量具芯片。
z
该量具芯片使用与实际元件相同的陶瓷材料，并对其加以特殊镀金制成。
z
形状稳定性优异，能正确取得装着偏移量。
量具芯片
型号
ERJJ02AAAAAV
元件形状
1.0 mm
×
0.5 mm
厚度
0.14 mm
z
用治具芯片进行的精度确认是必须进行的作业。
z
实装
0402
尺寸的元件时，优先使用
0402
专用的偏移量。
z
实装
0402
尺寸的元件时，推荐进行
0402R
的各角度的偏移量登录以及精度验证。
通用精度及通用
3D
精度
z
使用专用的
JIG_BGA
。
z
将正确形成
BGA
形状图形的金属板固定在树脂箱上。
z
对各箱分别进行装着，并计测精度。
JIG_BGA
型号
N610087876AA
NPM-D
维修篇
9.19
精度验证
EJM1DC-MB-09M-00 Page 9-109
3
MCDATA (
生产程序
)
吸头有
16
吸嘴吸头、
12
吸嘴、
8
吸嘴、
2
吸嘴
4
种。
供给部前侧
:
仅有供料器，后侧
:
有供料器
(F)
或托盘
(T)
。
主要吸头及供给部的构成如下所示。
以吸头式样为例，
8-8F
表示前侧
: 8
吸嘴，后侧
: 8
吸嘴、供料器供给部。
同样
2-2T
表示，前侧
: 2
吸嘴，后侧
: 2
吸嘴、托盘供给部。
设备搭载
16
吸嘴吸头、
12
吸嘴吸头及
8
吸嘴吸头时，为了作业效率使用两方的吸头进行操作。
在双轨模式的情况下，对轨道
1
、轨道
2
进行实装精度确
认。
{ :
装着前后吸头
吸头指定
:
仅装着指定吸头
偏移量
芯片
微小
通用
通用
3D
使用元件
量具芯片
0402R JIG_BGA JIG_BGA
吸头式样
Front Rear Front Rear Front Rear Front Rear
12-12F
{ {
--- --- --- ---
12-8F
{ {
--- 8 --- 8
8-8F
{ {
8 8 8 8
12-2F 12 --- 12 --- --- 2 --- 2
8-2F 8 --- 8 --- 8 2 8 2
2-2F --- --- --- --- 2 2 2 2
12-2T 12 --- 12 --- --- 2 --- 2
8-2T 8 --- 8 --- 8 2 8 2
2-2T --- --- --- --- 2 2 2 2
12-8T 12 --- 12 --- --- 8 --- 8
8-8T 8 --- 8 --- 8 8 8 8
16-16F
{ {
--- --- --- ---
16-12F
{ {
--- --- --- ---
16-8F
{ {
--- 8 --- 8
16-2F 16 --- 16 --- --- 2 --- 2
16-8T 16 --- 16 --- --- 8 --- 8
16-2T 16 --- 16 --- --- 2 --- 2
MCDATA (
生产程序
)
保存在本机附带的
CD-ROM (
机器的系统
/
识别
/ LNB
系统光盘
)
中。
请参照与
CD-ROM
同包装的
MCDATA
一览文件，根据机器类型选择
MCDATA
，将其拷贝到
SD
卡中后再读入到本机中。
∗
SD
卡请客户方面准备。
轨道
2
轨道
1
NPM-D
维修篇
9.19
精度验证
Page 9-110 EJM1DC-MB-09M-00
9.19.2
详细工序

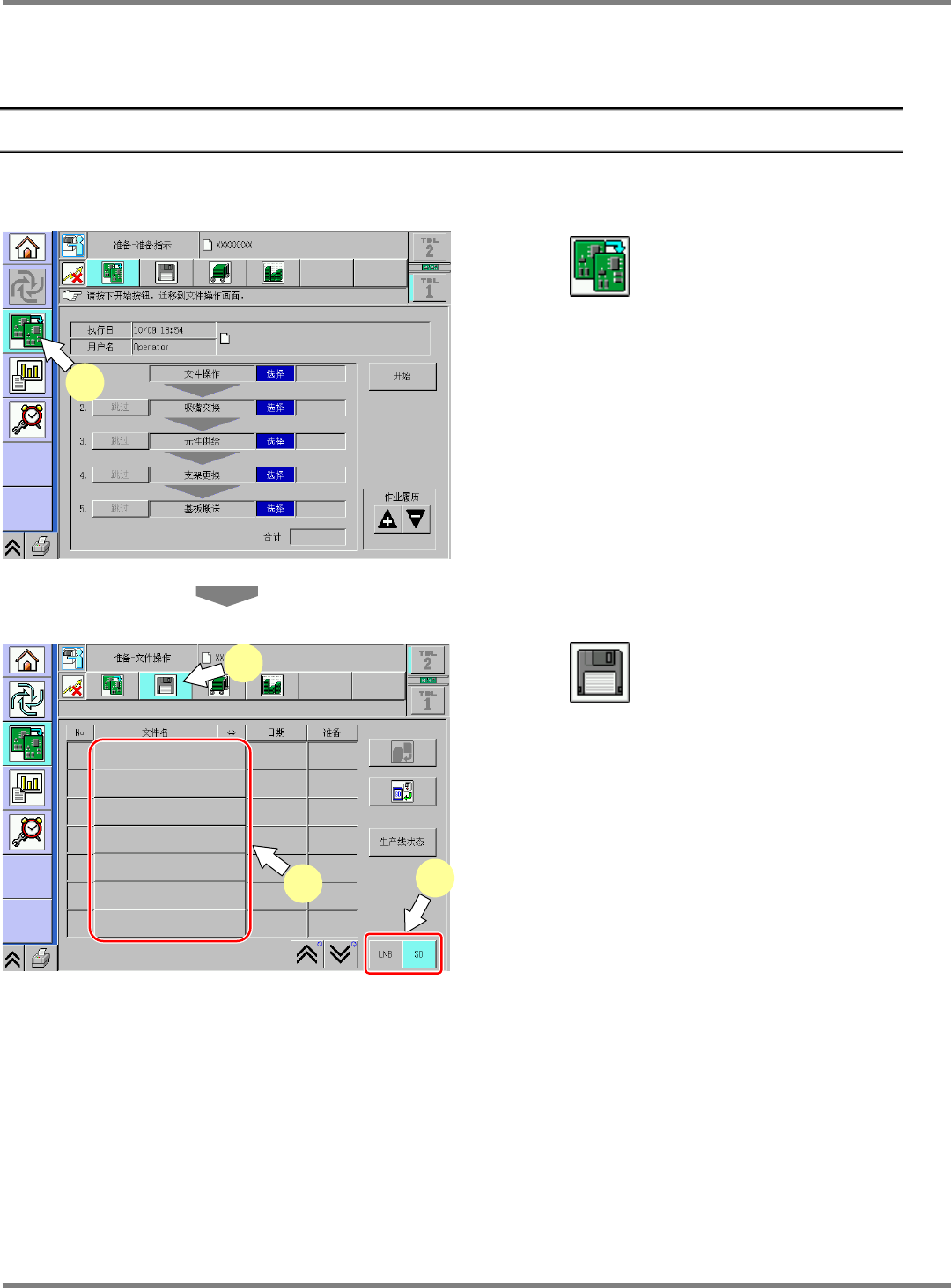

以下以操作画面为参考对工序的详细进行说明。
1
生产准备
①
MCDATA
的选择
(
生产程序
)
1
按
。
∗
选择准备画面。
2
按
。
3
选择要读取的资料。
∗
选择要读取的资料。
数据由
SD
卡输入。
4
选择从
CD-ROM
拷贝到
SD
卡中的
MCDATA (
生产程序
)
。
∗
该项作业与普通的生产准备相同。
ChangeWorkState-01C04
1
ChangeFileOpeProData-01J01
2
3
4
