NPM-D 维修篇 9.19 精度验证 EJM1DC-MB-09M -00 Page 9-115 7 贴装元件。 • 使用自动运转贴装元件。 所有元件贴装完成后， 吸头照相机开始贴装位置 计测。 注意事项 • 在精度验证动作中，请不要按 STOP 按钮。 否则，将不能在精度验证动作的中途开始重新操作。
NPM-D
维修篇
9.19
精度验证
Page 9-114 EJM1DC-MB-09M-00
2
贴装的确认及反映
实际贴装元件，确认结果。

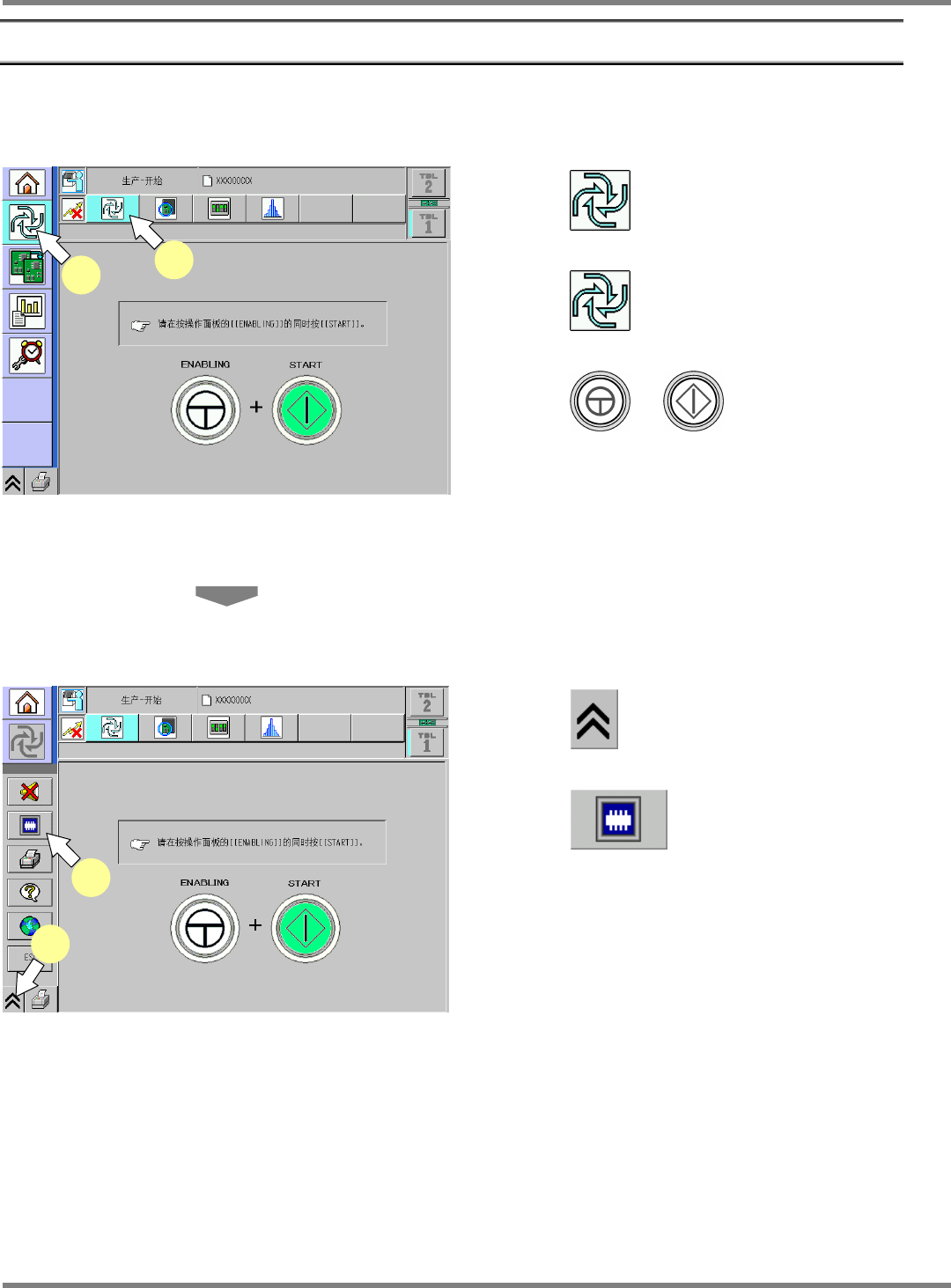

③ 贴装
1
按
。
2
按
。
3
按
+
。
∗
该项作业与普通生产准备相同。
4
搬入玻璃基板。
•
生产准备完成后，搬入玻璃基板，开始生产。
5
按
。
6
按
。
•
显示吸头照相机的画面，能够看到计测中的芯
片。
ComEnabStart-01C02
1
2
ComEnabStart-01C02
5
6
NPM-D
维修篇
9.19
精度验证
EJM1DC-MB-09M-00 Page 9-115
7
贴装元件。
•
使用自动运转贴装元件。
所有元件贴装完成后，吸头照相机开始贴装位置
计测。
注意事项
•
在精度验证动作中，请不要按
STOP
按钮。
否则，将不能在精度验证动作的中途开始重新操作。
NPM-D
维修篇
9.19
精度验证
Page 9-116 EJM1DC-MB-09M-00
④ 贴装结果的确认及反映
1
装着完成后，按
。
2
按
[
是
]
。
•
结束自动运转。
3
按
。
4
按
。
5
按
[
目标值
]
。
∗
芯片元件
0.040 mm
∗
异形元件
0.030 mm
6
选择工作台。
•
按
，显示前后个别和综合
的精度。
7
显示贴装精度。
∗
计测结果
CpK
比规定值低的情况下反映各角度
偏移量。
ProductionProc-02C00
2
MainteConditionVarifyCPK-02C00
3
4
5
MainteConditionVarifyCPK-02C00
8
6
7
