NPM-D 维修篇 9.19 精度验证 EJM1DC-MB-09M -00 Page 9-117 8 反映贴装偏移量的情况下按 [ 各角度 偏移量 ] 。 • 按 [ 各角度偏移量 ] 后显示出左图画面。 9 选择要显示的吸嘴。 10 显示出各吸嘴的偏移量。 11 选择要显示的工作台。 12 选择贴装后的元件。 • 根据贴装后的元件种类进行显示。 13 反映验证数据的情况下按 [ 检证数据 反映 ] 。 • 若按 [ 检证数据反映 ] …
NPM-D
维修篇
9.19
精度验证
Page 9-116 EJM1DC-MB-09M-00

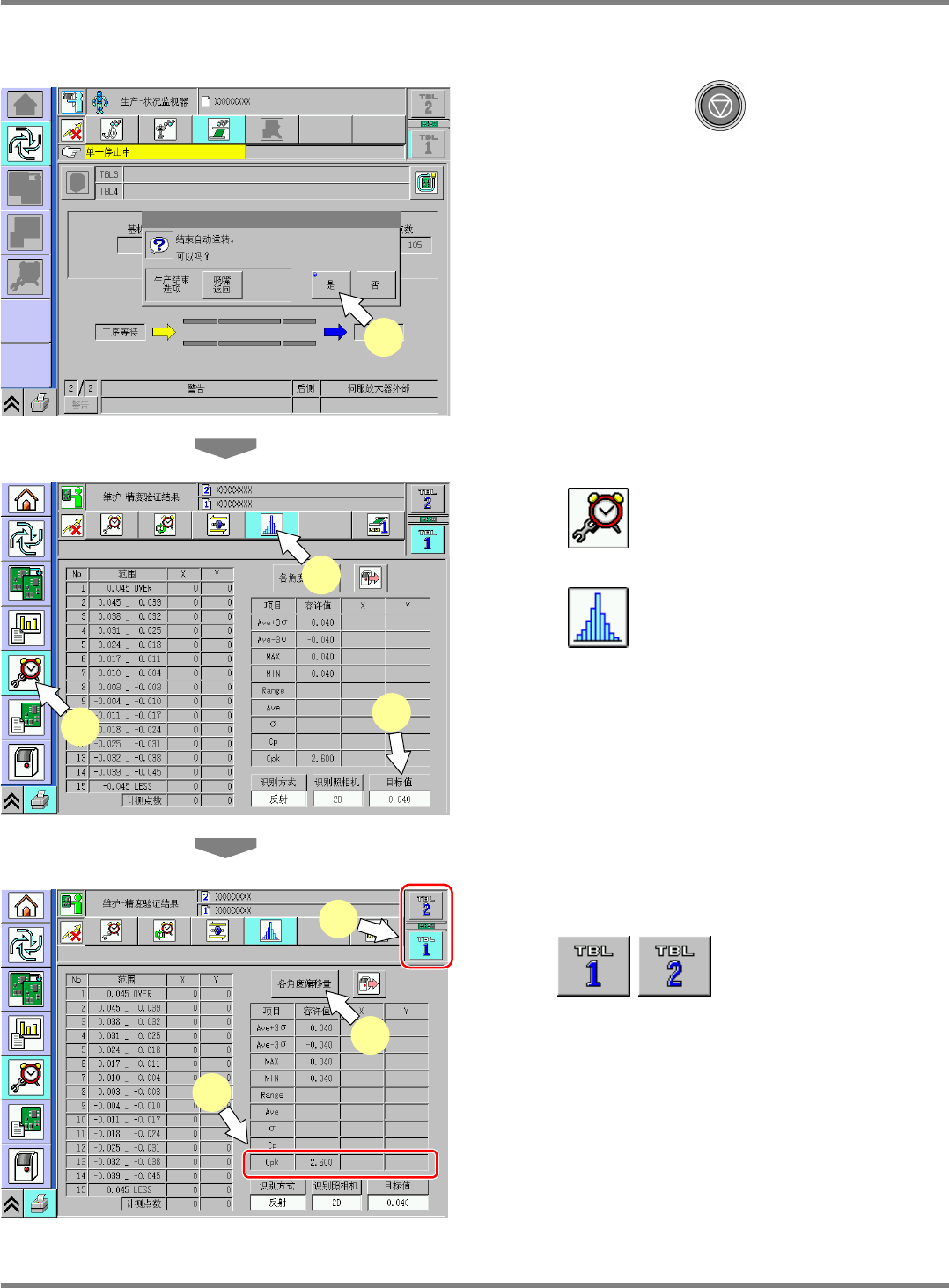

④ 贴装结果的确认及反映
1
装着完成后，按
。
2
按
[
是
]
。
•
结束自动运转。
3
按
。
4
按
。
5
按
[
目标值
]
。
∗
芯片元件
0.040 mm
∗
异形元件
0.030 mm
6
选择工作台。
•
按
，显示前后个别和综合
的精度。
7
显示贴装精度。
∗
计测结果
CpK
比规定值低的情况下反映各角度
偏移量。
ProductionProc-02C00
2
MainteConditionVarifyCPK-02C00
3
4
5
MainteConditionVarifyCPK-02C00
8
6
7
NPM-D
维修篇
9.19
精度验证
EJM1DC-MB-09M-00 Page 9-117

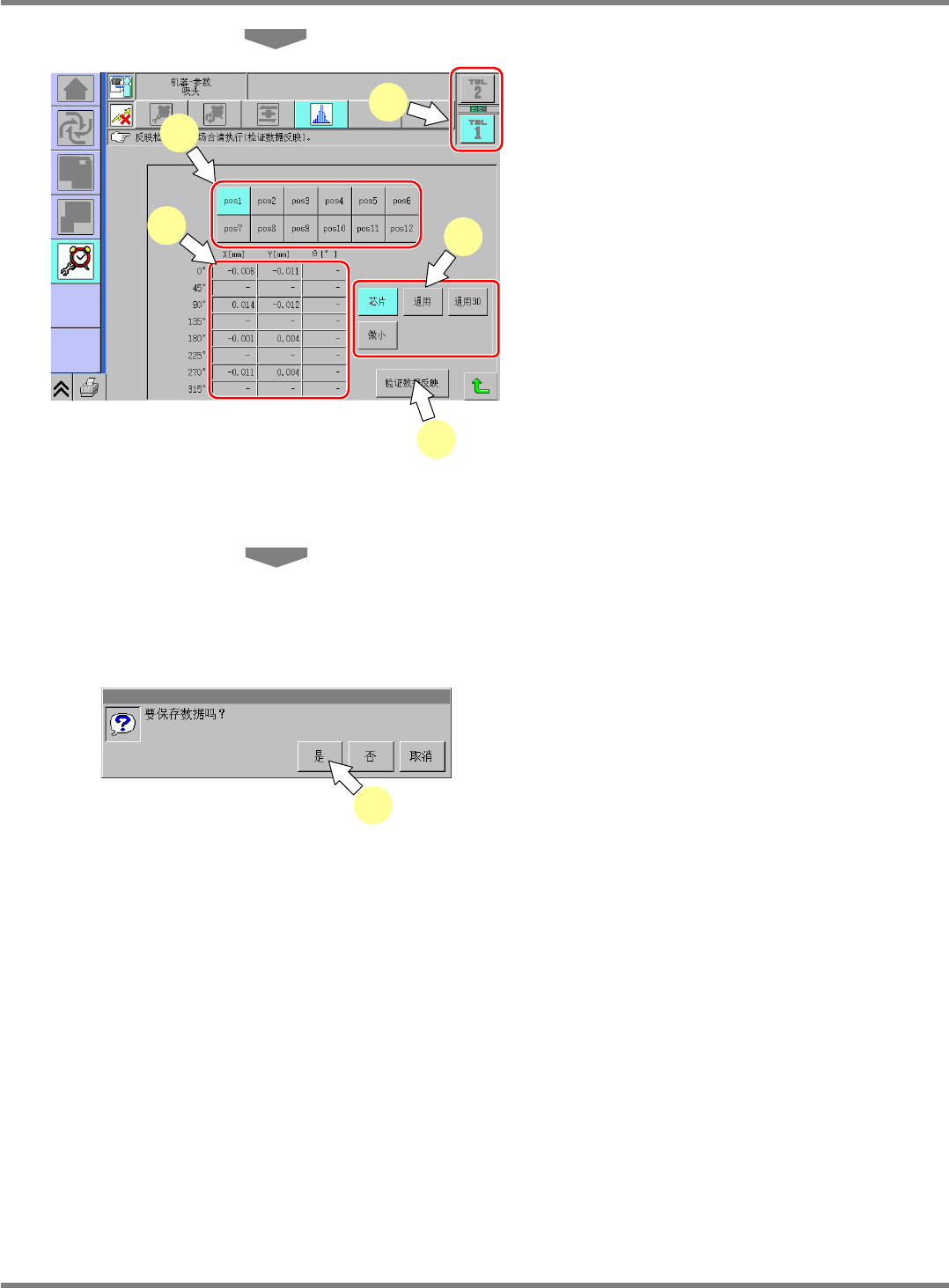

8
反映贴装偏移量的情况下按
[
各角度
偏移量
]
。
•
按
[
各角度偏移量
]
后显示出左图画面。
9
选择要显示的吸嘴。
10
显示出各吸嘴的偏移量。
11
选择要显示的工作台。
12
选择贴装后的元件。
•
根据贴装后的元件种类进行显示。
13
反映验证数据的情况下按
[
检证数据
反映
]
。
•
若按
[
检证数据反映
]
，出现左边画面。
14
按
[
是
]
。
•
按
[
是
]
将反映数据，并更新机器参数的内容。
•
更新实装后的所有吸头、吸嘴。
•
与数据显示选择的工作台无关，更新所有吸头、
吸嘴的偏移量。
贴装偏移量的反映到此完成。
再次贴装，能够进行贴装精度的结果确认。此时
请进行
“3
贴装结果的确认
”
的操作。
UnitParamHeadEachAngle-01C05
11
9
10
13
12
14
NPM-D
维修篇
9.19
精度验证
Page 9-118 EJM1DC-MB-09M-00
3
贴装结果的确认
⑤ 贴装
(
与
e
贴装相同
)
⑥ 贴装结果的确认
(
与
f
贴装结果的反映相同
)
该项工序并不是必需的，是作为测量设备的精度实力的基准而实施的。
重复进行反映后精度验证结果仍然不见好转，可能是由以下原因造成的。
原因
处理方法
要实装的元件恶化。
请确认
JIG_BGA
表面有无伤痕、污垢附着。
没有使用正确的量具芯片。
请确认量具芯片。
是否使用
1005C
实际元件
?
请确认量具芯片。
吸嘴轴破损。
请确认轴平移时，是否发生卡挂。
线性照相机亮度不正确。
请进行指示灯值亮度校准。
