NPM-D
维修篇
9.20
检查头精度验证
Page 9-124 EJM1DC-MB-09M-00
2
计测的确认及反映
计测面补正治具，确认结果。

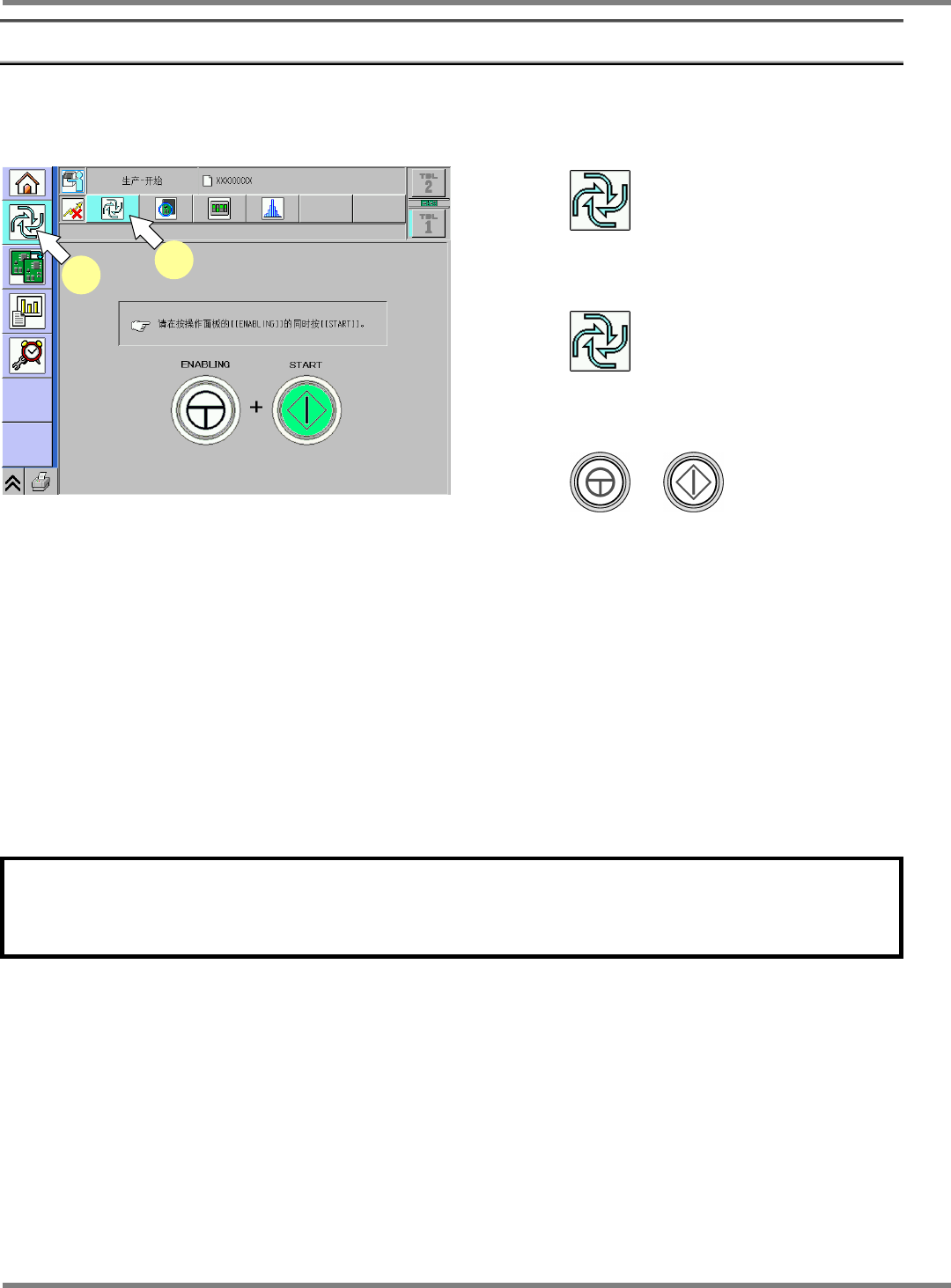

③ 计测
1
按
。
2
按
。
3
按
+
。
∗
该项作业与普通生产准备相同。
4
计测面补正治具。
∗
以自动运转计测治具。
计测结束后，运转动作会停止，
使自动运转结束。
注意事项
•
在精度验证动作中，请不要按
STOP
按钮。
否则，将不能在精度验证动作的中途开始重新操作。
ComEnabStart-01C02
1
2
NPM-D
维修篇
9.20
检查头精度验证
EJM1DC-MB-09M-00 Page 9-125

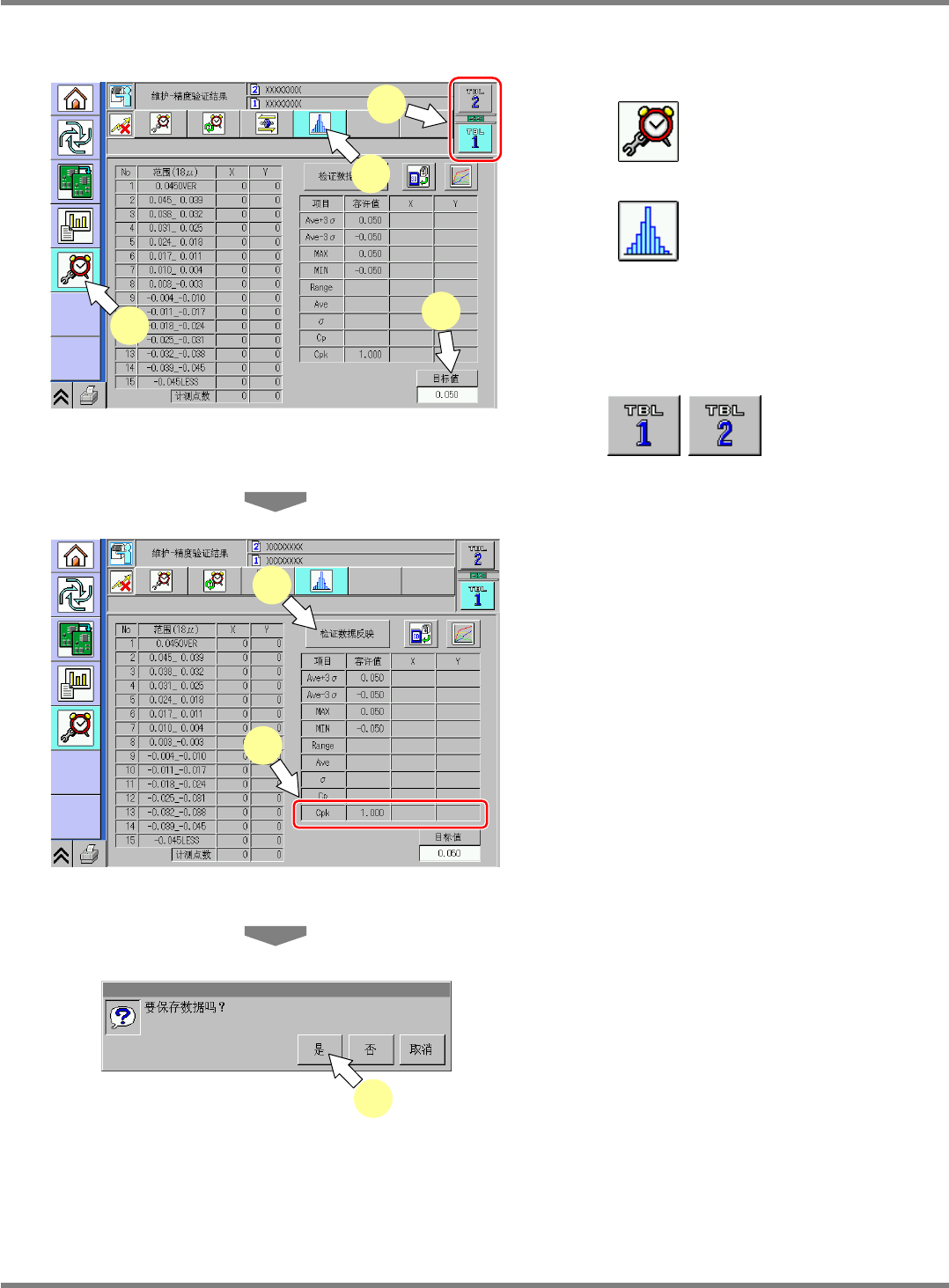

④ 计测结果的确认及反映
5
按
。
6
按
。
7
选择工作台。
∗
选择检查头的工作台。
•
按
，显示前后个别和综合
的精度。
8
按
[
目标值
]
。
∗
9
µ
m 0.020 mm
∗
18
µ
m 0.040 mm
9
确认结果。
∗
计测结果的
Cpk
比规定值低时，将验证数据反
映到检查照相机偏移量中。
10
反映贴装偏移量的情况下按
[
检证数
据反映
]
。
•
按
[
检证数据反映
]
后显示出左图画面。
11
按
[
是
]
。
•
按
[
是
]
将反映数据，并更新机器参数的内容。
检查数据的反映到此完成。
可以再次计测后对计测精度的结果进行确认。此
时请进行
“3
计测结果的确认
”
的操作。
11
ProdConditionVarifyCPK-01C01
5
6
8
7
ProdConditionVarifyCPK-01C01
9
10
NPM-D
维修篇
9.20
检查头精度验证
Page 9-126 EJM1DC-MB-09M-00
3
计测结果的确认
⑤ 计测
(
与③
计测相同
)
⑥ 计测精度的确认
(
与④
计测结果的确认及反映
相同
)
该项工序并不是必需的，是作为测量设备的精度实力的基准而实施的。
重复进行反映后精度验证结果仍然不见好转，可能是由以下原因造成的。
原因
处理方法
面补正治具脏污。
请确认治具的表面是否有伤痕、垃圾的附着。
检查头的机器参数不正确。
请实施与检查头有关的校准。
