NPM-D 维修篇 10.1 吸头的更换 EJM1DC-MB-10M -00 Page 10-5 10.1.2 吸头的安装 1 拆下吸头后，设置更换用的吸头。 ∗ 请事先确认安装面有无异物等。 ∗ 请注意避免与盖等部分干扰。 ∗ 按左图所示， 将吸头止动器部分 ( 左右 2 处 ) 设 置在吸头板安装部分上。 吸头止动器部分 吸头板
NPM-D
维修篇
10.1
吸头的更换
Page 10-4 EJM1DC-MB-10M-00
4

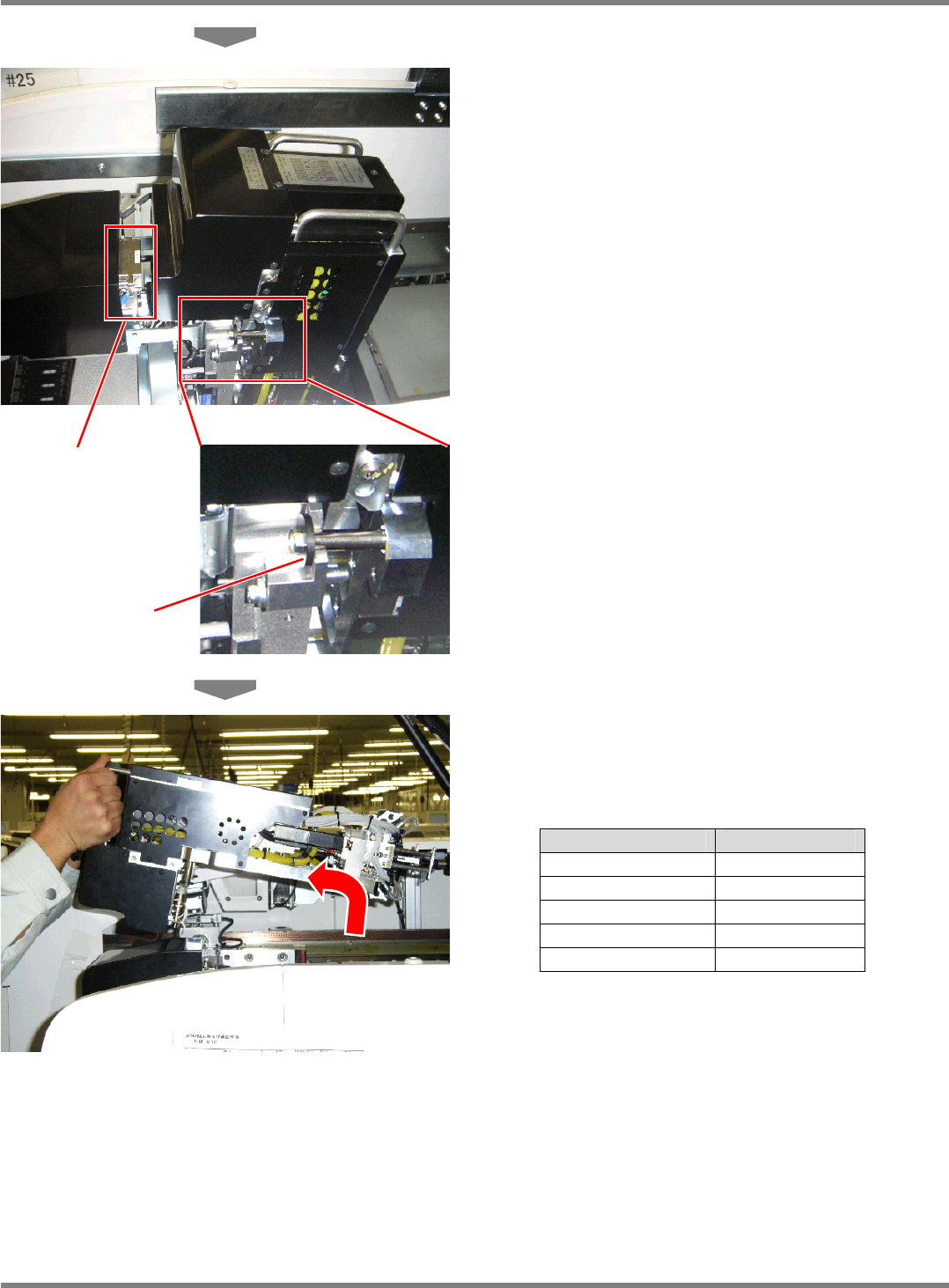

将吸头上部向里推，拆下连接器部分。
∗
此时，吸头的止动器部分
(
左右
2
处
)
构造保证
吸头不会落入设备内部。
5
握住吸头上部的把手，拆下吸头。
∗
请注意避免与盖等部分干扰。
各类吸头的质量
种类
质量
16
吸嘴吸头
7.5
kg
12
吸嘴吸头
7.6
kg
8
吸嘴吸头
8.3
kg
2
吸嘴吸头
7.2
kg
点胶头
7.5
kg
∗
对拆下的吸头请用吸头架等保管。
确认连接器部分是否已脱离
吸头止动器部分
NPM-D
维修篇
10.1
吸头的更换
EJM1DC-MB-10M-00 Page 10-5
10.1.2
吸头的安装
1
拆下吸头后，设置更换用的吸头。
∗
请事先确认安装面有无异物等。
∗
请注意避免与盖等部分干扰。
∗
按左图所示，将吸头止动器部分
(
左右
2
处
)
设
置在吸头板安装部分上。
吸头止动器部分
吸头板
NPM-D
维修篇
10.1
吸头的更换
Page 10-6 EJM1DC-MB-10M-00
2

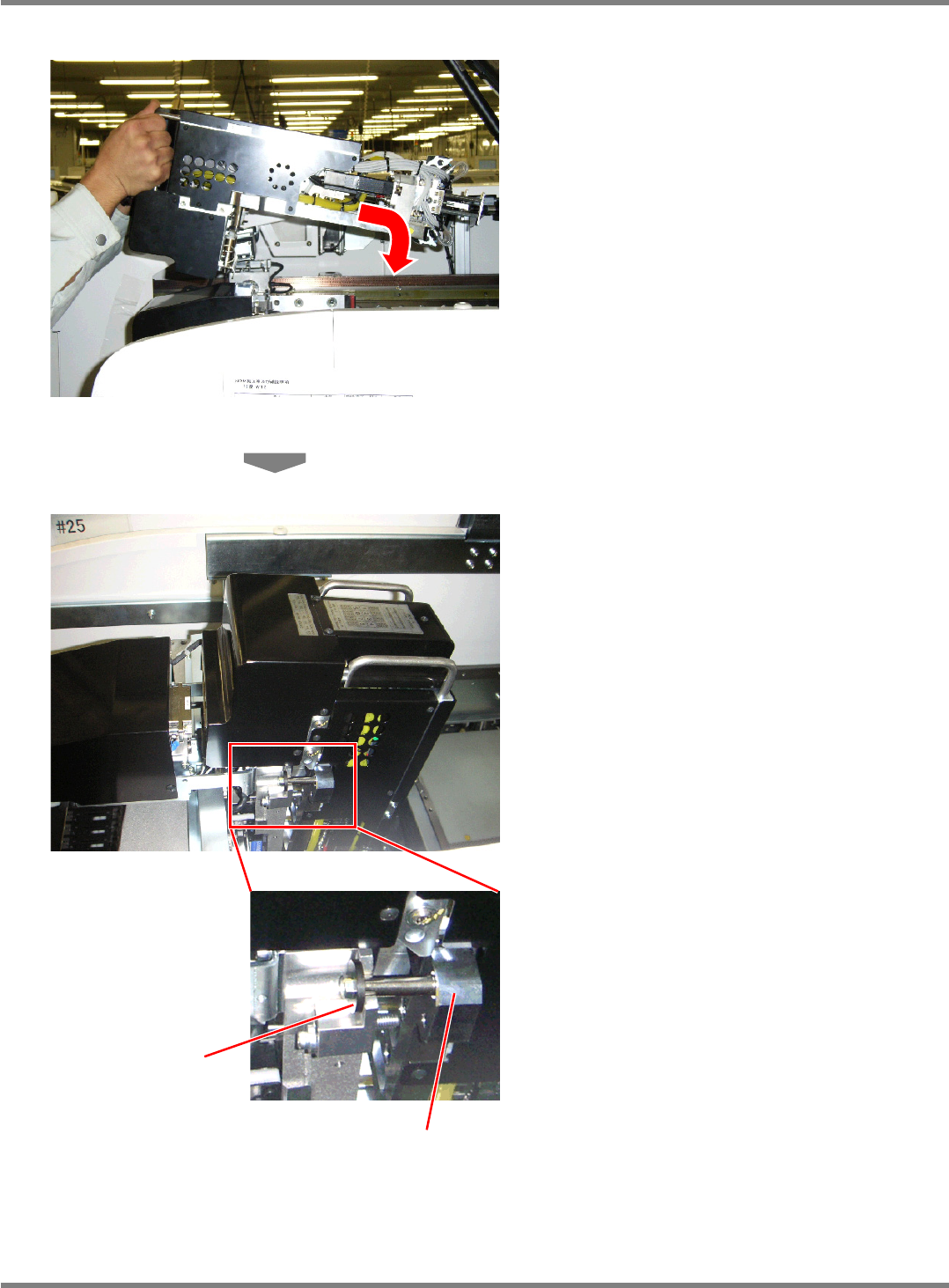

将吸头向前拉，插入连接器部分。
3
固定吸头。
∗

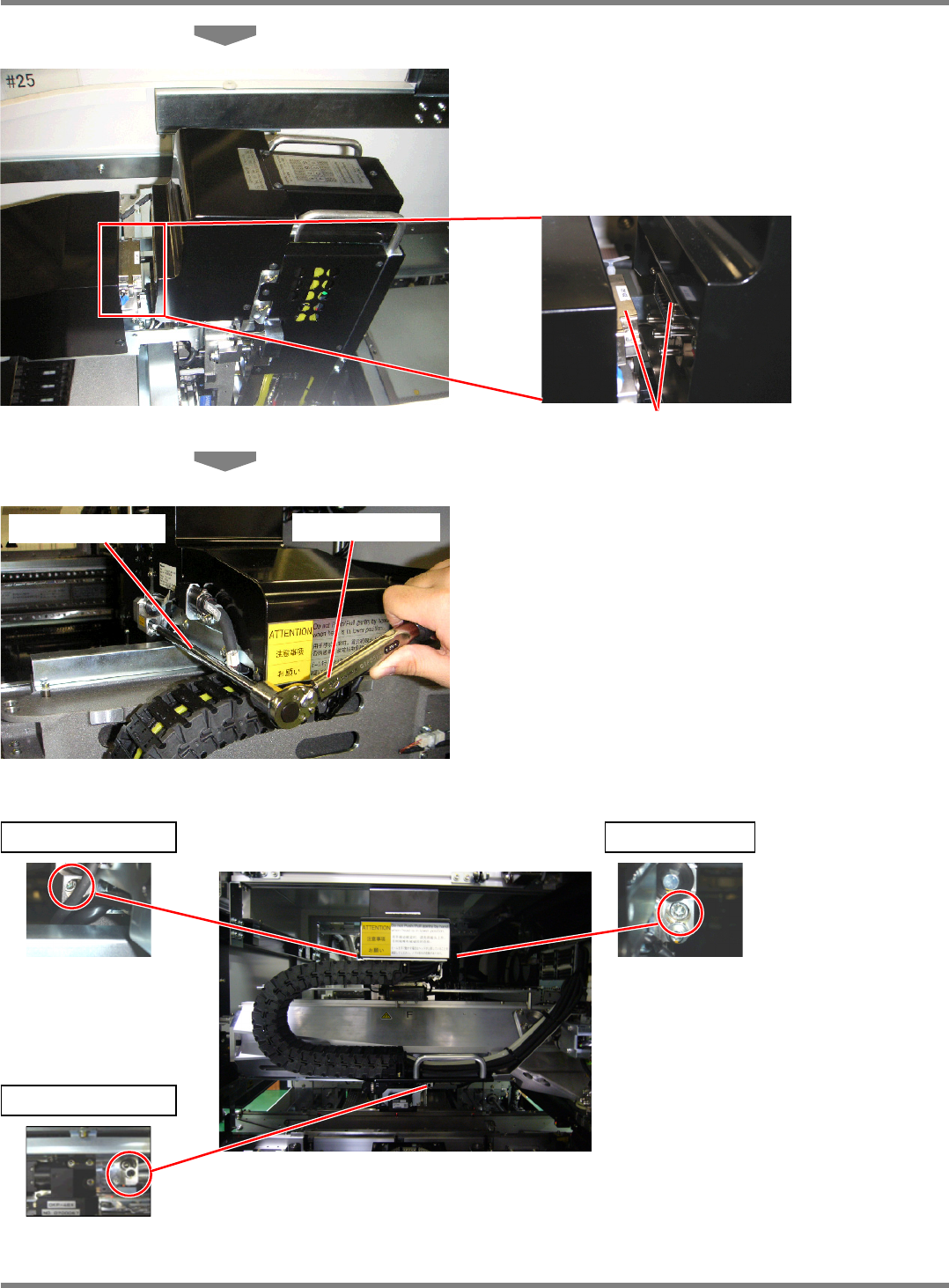

使用扭矩扳手、长钻头拧紧吸头的固定螺栓
(3
处
)
。
拧紧扳手规格值
: 9.8 Nxm
±
0.5 Nxm
连接器部分
c
吸头右下部
d
吸头左上部
e
吸头右上部
长钻头
扭矩扳手
