NPM-D
维修篇
10.2
无吸头对应
Page 10-8 EJM1DC-MB-10M-00
10.2
无吸头对应

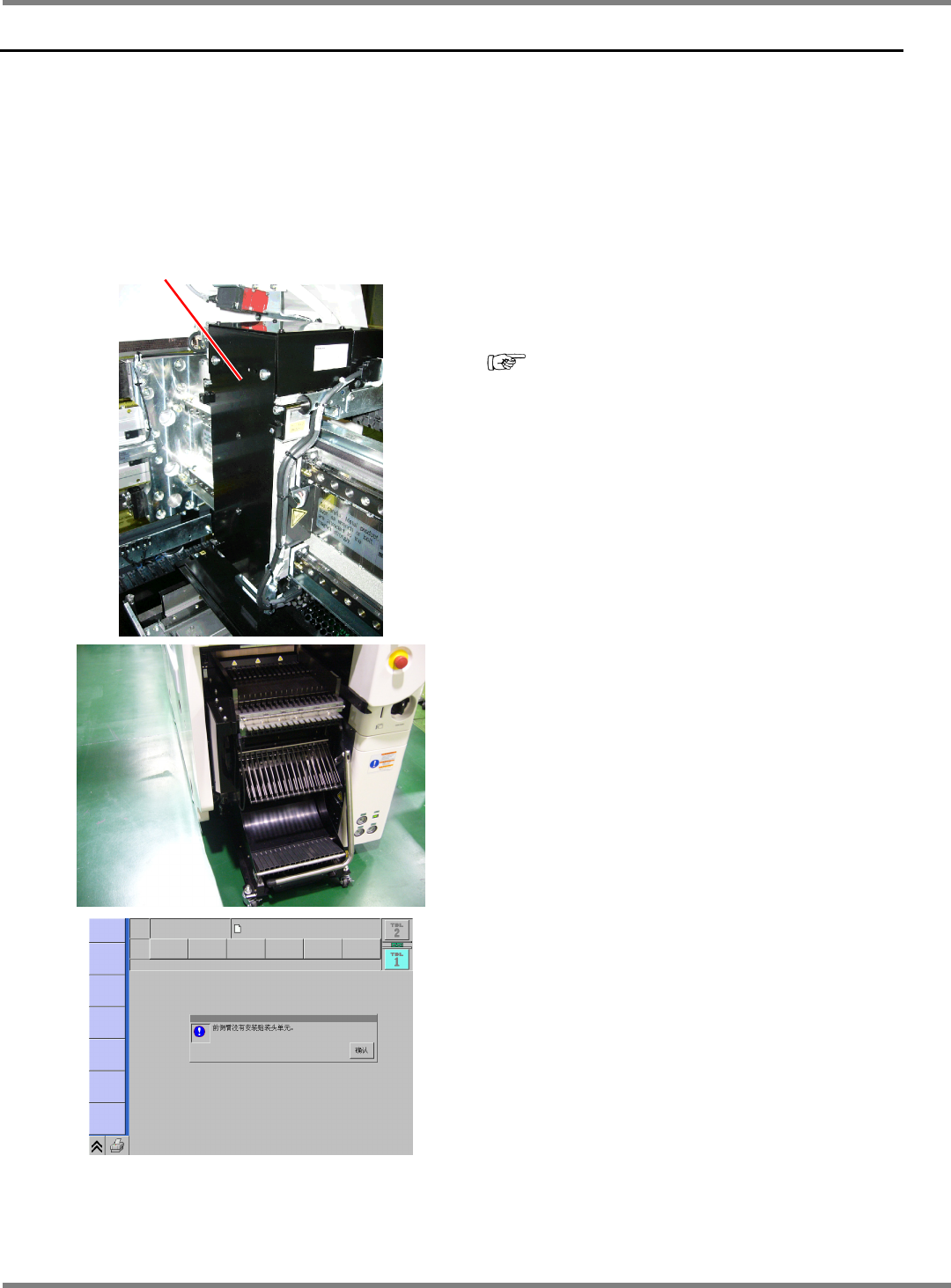

10.2.1
功能概要
设备只搭载、使用
1
臂吸头或
2
臂均不搭载吸头的情况下，基板搬送设为通过模式使用时的功能。
10.2.2
功能使用上的设备条件
1
在不搭载吸头的臂上，有必要设置无吸头附件。
(
若不设置，设备无法进行动作。
)
(
“10.1
吸头的更换
”)
2
必须设置交换台车。
(
若不设置，设备无法进行动作。
)
∗
安全盖
(
选购件
)
也可以替代交换台车使用。
ComHeadNoFront-01C00
3
打开电源时，请确认是否显示左画面。
(
此画面为前侧臂的情况。
)
无吸头的附件
NPM-D
维修篇
10.3
交换台车切换装置
EJM1DC-MB-10M-00 Page 10-9
10.3
交换台车切换装置
10.3.1
编带
/
托盘对应
功能及名称
No.
装置名
功能
个数
1
交换台车切换装置
驱动部
在设备上安装、拆卸交换台车时驱动，进行交换台车的固定、
解除。
连接托盘供料器时要从设备上拆卸。
质量
: 20
kg
1
2
切换用台车
在设备上安装、拆卸交换台车切换装置驱动部时，起到辅助作
用。并且，在链接托盘供料器时，作为交换台车切换装置驱动
部及抽屉式连接器延长装置的保管放置台使用。
质量
: 10
kg
1
3
抽屉式连接器延长装置
托盘供料器设备的交换台车位置向操作者移动时使用的抽屉式
连接器延长装置。
质量
: 4
kg
1
1
2
3
NPM-D
维修篇
10.3
交换台车切换装置
Page 10-10 EJM1DC-MB-10M-00
10.3.2
托盘供料器切换为交换台车
1
拆下托盘供料器。
2
拆下供料器工作台盖。
∗
将切换用台车移动到交换台车切换装置驱动部
的安装位置附近。
3
锁住切换用台车的止动器
(2
处
)
。
∗
为安全起见，请务必锁住止动器。
切换用台车
切换用台车止动器
