NPM-D 维修篇 10.3 交换台车切换装置 Page 10-12 EJM1DC-MB-10M-00 5 将前侧定位销 d 与交换台车切换装置 驱动部的定位槽对齐。 ∗ 将交换台车切换装置驱动部向右转， 将前侧定 位销 d 与交换台车切换装置驱动部的 定位槽对 齐。 6 解除切换用台车的止动器。 切换用台车 止动器解除用踏板 按下踏板，则解除止动 器。 切换用台车 止动器 前侧定位销 d 交换台车切换装置驱动部定位槽
NPM-D
维修篇
10.3
交换台车切换装置
EJM1DC-MB-10M-00 Page 10-11

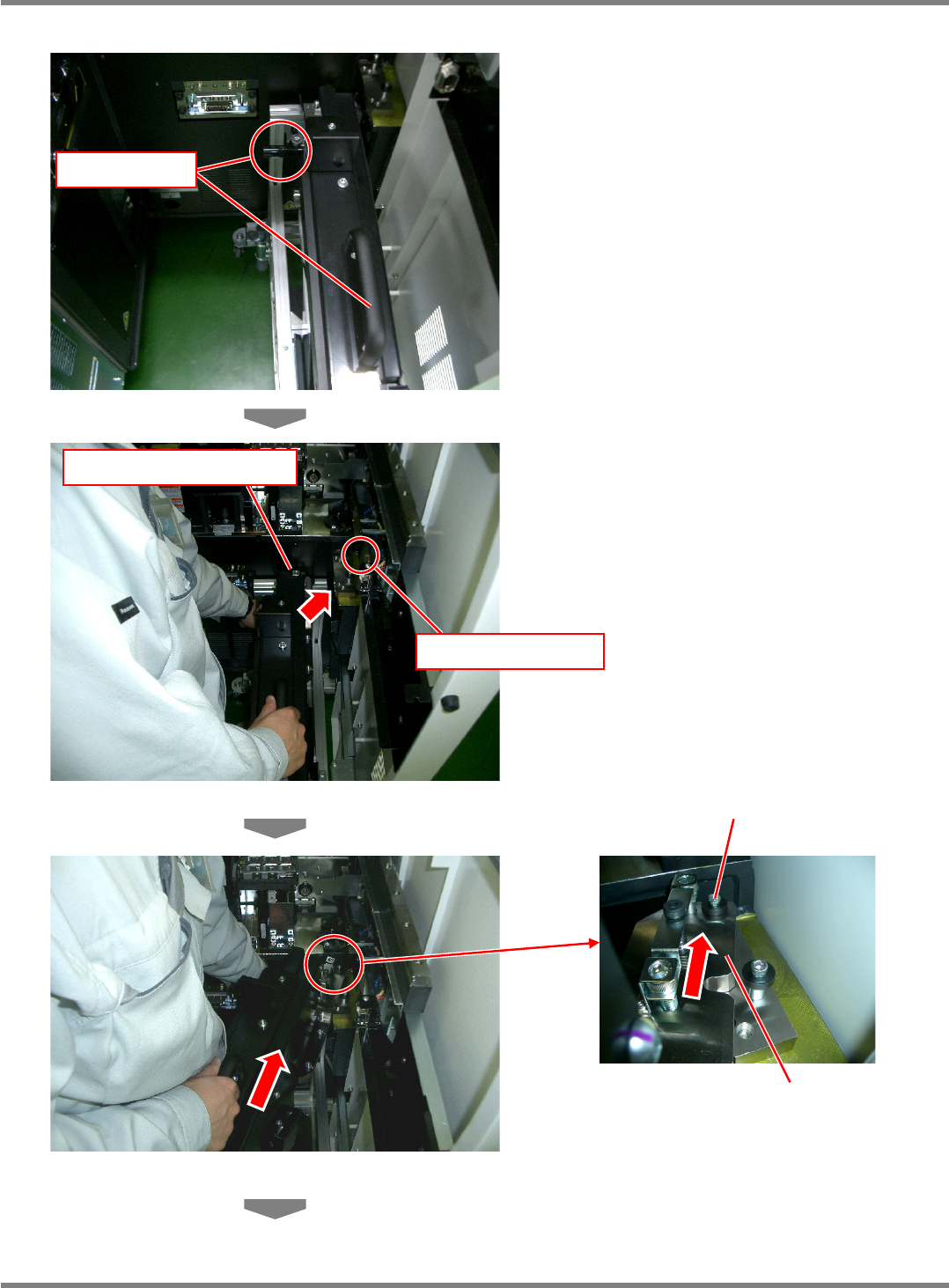

4
将交换台车切换装置驱动部的前端部
设置在前侧定位销
c
上。
∗
拿着交换台车切换装置驱动部的把手，从切换
用台车上抬起，将交换台车切换装置驱动部的
前端部设置在前侧定位销
c
上。
前侧定位销
c
交换台车切换装置
驱动部前端部
把手
前侧定位销
①
台车对应装置前端部
NPM-D
维修篇
10.3
交换台车切换装置
Page 10-12 EJM1DC-MB-10M-00
5
将前侧定位销
d
与交换台车切换装置
驱动部的定位槽对齐。
∗
将交换台车切换装置驱动部向右转，将前侧定
位销
d
与交换台车切换装置驱动部的定位槽对
齐。
6
解除切换用台车的止动器。
切换用台车
止动器解除用踏板
按下踏板，则解除止动
器。
切换用台车
止动器
前侧定位销
d
交换台车切换装置驱动部定位槽
NPM-D
维修篇
10.3
交换台车切换装置
EJM1DC-MB-10M-00 Page 10-13
7
从设备内移出切换用台车。
8
使用六角扳手，拧紧螺栓
(3
处
)
。
9
固定配线、配管。
螺栓
(3
处
)
配线
(1
处
)
配管
(1
处
)
