NPM-D 维修篇 10.4 双式传送带切换为单轨模式 EJM1DC-MB-10M -00 Page 10-15 10.4 双式传送带切换为单轨模式 NPM-D 的基板传送带可通过模式的 切换，用于双式和单式两种 用途。请按以下顺序切换模 式。 此外，切换 NPM-D 主体基板传送带模式时，相邻 的 NPM-D 传送带也会联动切换模式。 切换准备 ① 卸下基板支撑销 ∗ 基板支撑销的卸下作业应在设备前侧 进行。 1 按 。 2 按 …
NPM-D
维修篇
10.3
交换台车切换装置
Page 10-14 EJM1DC-MB-10M-00
10
准备抽屉式连接器延长装置。
11
对准抽屉式连接器的定位销，安装抽屉
式连接器延长装置。
12
安装抽屉式连接器延长装置。
∗
使用六角扳手，拧紧螺栓，安装抽屉式连接器
延长装置。
前侧定位销
螺栓
NPM-D
维修篇
10.4
双式传送带切换为单轨模式
EJM1DC-MB-10M-00 Page 10-15
10.4
双式传送带切换为单轨模式
NPM-D
的基板传送带可通过模式的切换，用于双式和单式两种用途。请按以下顺序切换模式。
此外，切换
NPM-D
主体基板传送带模式时，相邻的
NPM-D
传送带也会联动切换模式。
切换准备
① 卸下基板支撑销
∗
基板支撑销的卸下作业应在设备前侧进行。
1
按
。
2
按
。
3
按
[
轨道切换
]
。
4
按
[
支撑销取出
]
。
•
显示支撑销取出的画面。
5
按
+ [
更换开始
]
。
DualChangePinUnitChange-10C50
5
DualUnitAdjustConveyorLaneChange-01C50
2
1
3
4
NPM-D
维修篇
10.4
双式传送带切换为单轨模式
Page 10-16 EJM1DC-MB-10M-00

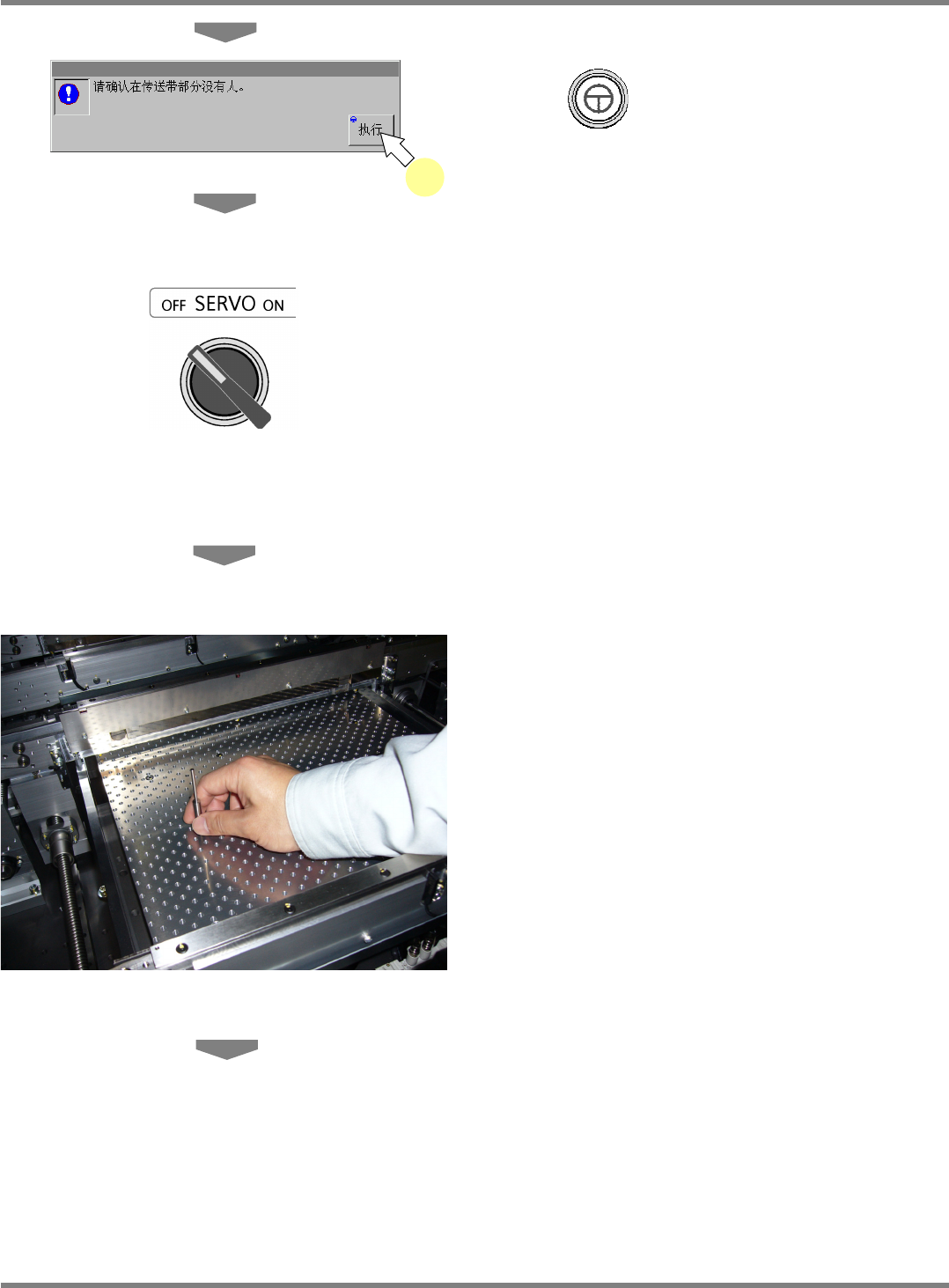

6
按
+ [
执行
]
。
•
基板支撑销将会上升，处于可卸下的状态。
7
卸下交换台车。
8
将伺服开关置于
OFF
。
9
打开安全盖。
10
卸下供料器工作台盖。
11
在线性照相机上面蒙上棉纱布。
∗
防止作业中杂物混入照相机透镜内。
12
取出基板支撑销。
∗
请注意不要将灰尘落下及碰撞线性照相机
(LED
照明上
)
。
13
将顺序
11.
中盖在线性照相机上的棉纱
布取下。
14
安装供料器工作台盖。
6
