NPM-D
维修篇
10.4
双式传送带切换为单轨模式

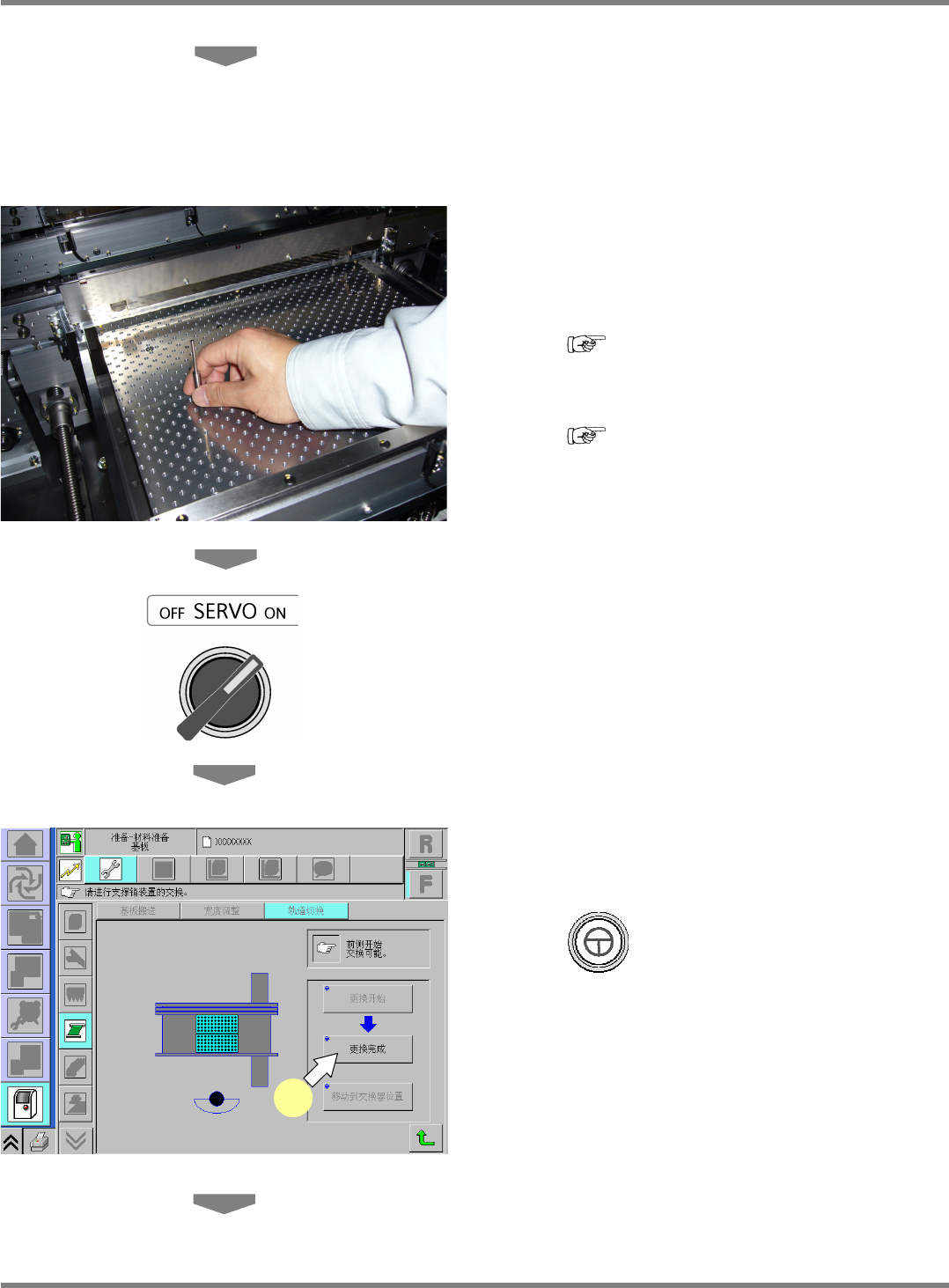

Page 10-22 EJM1DC-MB-10M-00
14
卸下供料器工作台盖。
15
在线性照相机上面蒙上棉纱布。
∗
防止作业中杂物混入照相机透镜内。
16
安装基板支撑销。
∗
应对自动更换支撑销时
1)
向前位移轨道
2
的基板支撑块
(
自动更换用
)
后安装。
(
“4.11
基板支撑块
(
自动更换用
) (
选购
件
)
的清扫
” )
2)
在固定轨侧的主位置上配置支撑销
(
自动更
换用
)
。
(
生产篇
“1.10
支撑销
(
自动更换用
)
的设置
” )
17
将顺序
15.
中盖在线性照相机上的棉纱
布取下。
18
安装供料器工作台盖。
19
关闭安全盖。
20
将伺服开关置于
ON
。
21
安装交换台车。
22
按
+ [
更换完成
]
。
ChangePinUnitChange-26C50
22
NPM-D
维修篇
10.4
双式传送带切换为单轨模式

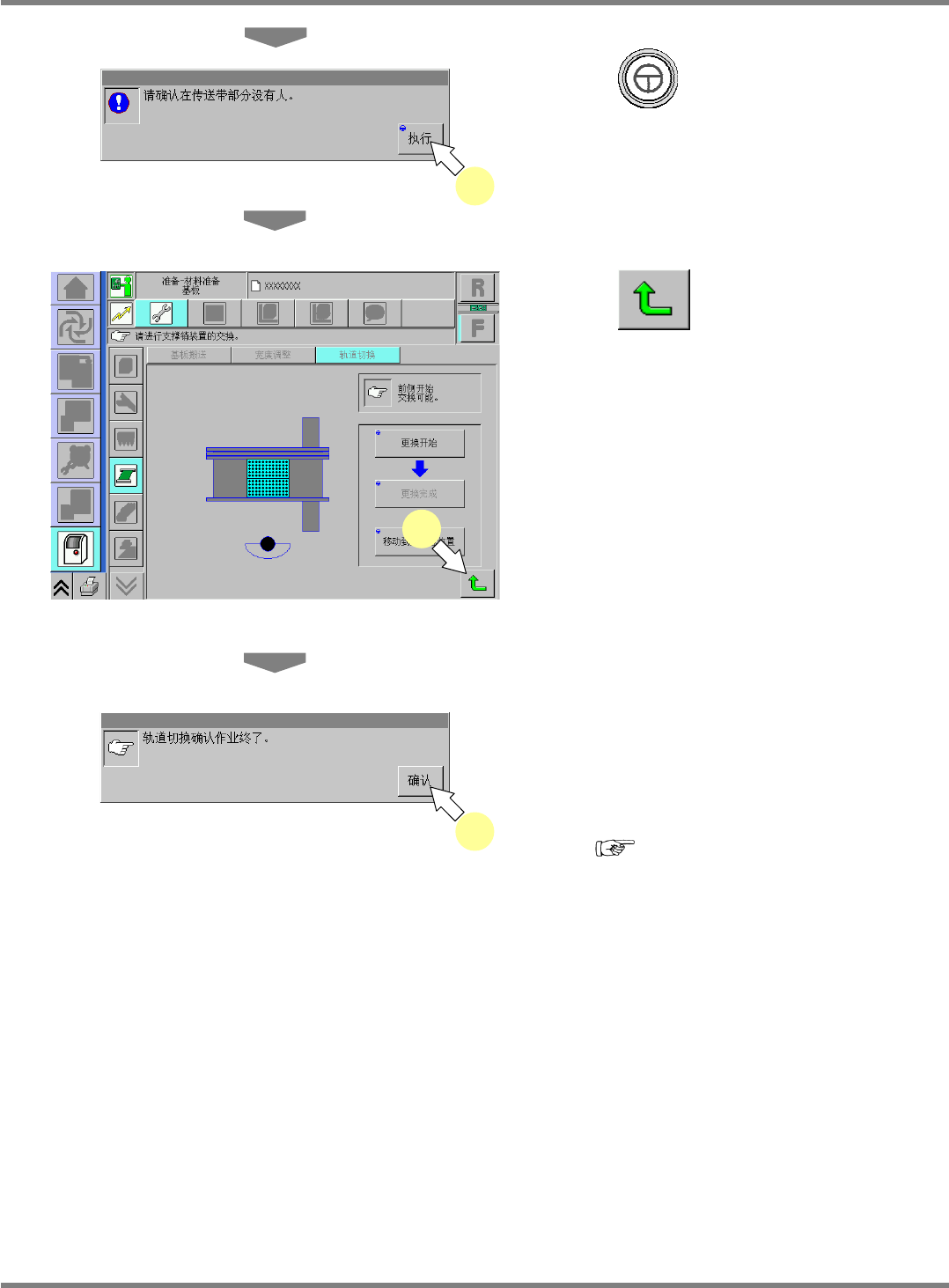

EJM1DC-MB-10M-00 Page 10-23
23
按
+ [
执行
]
。
24
按
。
•
回到轨道切换的画面
25
按
[
确认
]
。
∗
应对自动更换支撑销时
请确认主位置上的实际配置数量与自动更换销
的使用数量。
(
生产篇
“1.10
支撑销
(
自动更换用
)
的
设置
” )
从单轨模式切换成双轨模式的作业
作业顺序与切换成单轨模式的顺序相同。
23
ChangePinUnitChange-10C50
24
25
NPM-D
维修篇
10.4
双式传送带切换为单轨模式
Page 10-24 EJM1DC-MB-10M-00
=
备忘录
=
